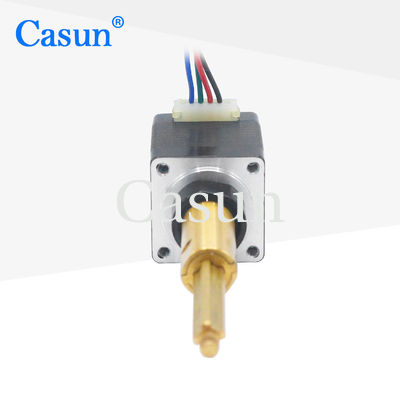

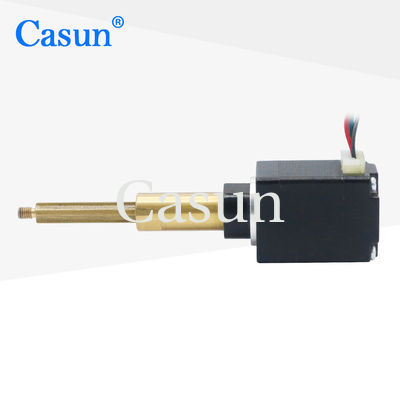

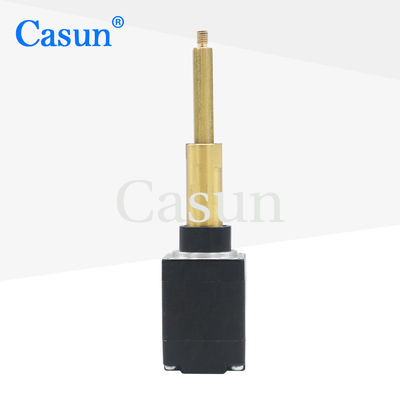

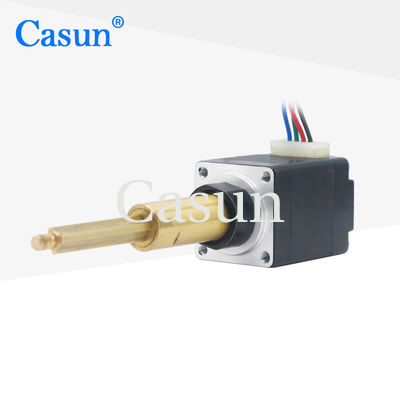

Casun Kaptywny Motor Krokowy Mikro NEMA 8 21000 Zewnętrzny Aktuator Liniowy

Nazwa marki:	Casun
Numer modelu:	B20SHD4353-C38L
MOQ:	1 szt
Cena:	$26-$31
Warunki płatności:	D/A, T/T, L/C, D/P.
Możliwość zaopatrzenia:	40000+szt.+miesiąc

Informacje szczegółowe

Opis produktu

Informacje szczegółowe

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE,ROHS,ISO

Dostosowane:

Silnik można zaprojektować i wyprodukować na zamówienie.

Szczegóły pakowania:

Karton: 38x29x14m

Możliwość Supply:

40000+szt.+miesiąc

Podkreślić:

Zewnętrzny siłownik liniowy NEMA 8 21000

Mikro NEMA 8 21000

Silnik krokowy Casun Captive

Opis produktu

Casun Kaptywny Motor Krokowy Mikro NEMA 8 21000 Zewnętrzny Aktuator Liniowy

Ten silnik jestNEMA 8 Aktywujący liniowy z silnikiem stopniowym, o kącie kroku 1,8°, rozmiar ramy NEMA 8, prąd nominalny 0,24A i wytrzymały śrubokręt Tr3.5x4.i dostosowywalne opcje sprawiają, że jest idealny dla urządzeń automatycznych, narzędzi medycznych i miniaturowej robotyki, które wymagają dokładności i wydajności.

Firt 20mm Hybrid Stepper Motor Series zapewnia silny moment obrotowy w kompaktowych rozmiarach.Dostępne w standardowych konfiguracjach lub dostosowywane do Twoich specyfikacji.

Kluczowe cechy

Dostępne wersje dwubiegunowe lub jednobiegunowe
Konstrukcja hybrydowego krokówki w celu zwiększenia wydajności
Opcje pojedynczego lub podwójnego wału
Zgodność z CE i RoHS
Dostępne na żądanie konfiguracje niestandardowe

Wymiary

Specyfikacje silnika

Kąt kroku	10,8°
Wielkość ramki	20 mm
Liczba faz	Faza 2
Prąd nominalny	0.24 A
Mini napęd	00,5 kg
Odporność	22 Ω
Indukcyjność	60,0 mH
Inercja wirnika	2 g-cm2
Waga silnika	0.1 kg
Śruby ołowiowe	Tr3.5X4
Połączenie	Bipolarne

Specyfikacje operacyjne

Maksymalna temperatura	80°C
Temperatura otoczenia	-20 do 50°C
Temperatura przechowywania	-20°C do 100°C
Zakres wilgotności	85% lub mniej (nie kondensacyjne)
Izolacja drutów magnetycznych	Klasa B 130°C
Odporność na izolację	100M Ohm przy 500 VDC
Siła dielektryczna	500 VDC przez 1 minutę
Radiał wału	0.02 Maks. (450 g obciążenia)
Aksyjne odtwarzanie wału	0.08 Maks. (450 g obciążenia)
Maksymalna siła promieniowa	28N (20mm od bramy)
Maksymalna siła osiowa	10N

Krzywy momentu obrotowego

Dostępne modele

Model	Moment utrzymania	Kąt kroku	Długość	Rodzaj wału	Prąd nominalny
35SHD0307-20	80mN.m	10,8°	20 mm	Okrągły wał	0.4A
35SHD0001-20	100mN.m	10,8°	26 mm	Okrągły wał	0.4A
35SHD0102-20B	150mN.m	10,8°	34 mm	Włócznik D	0.75A
35SHD0801-20B	280mN.m	10,8°	40 mm	Włócznik D	0.5A

Wymiary według modelu

Długość silnika	Udar mózgu	Wymiar A	Wymiar B
270,5 mm	250,4 mm	270,5 mm	17.2 mm Maks.
	330,9 mm	22 mm Maks.	22 mm Maks.
	40.2 mm	28 mm maksymalnie	28 mm maksymalnie

Dostępne rozwiązania na zamówienie

Jeśli nasze standardowe silniki nie spełniają Twoich wymagań, możemy dostosować silniki do Twoich dokładnych specyfikacji, w tym:

Specjalne konfiguracje wału
Wykonane parametry uzwojenia
Zmienione wymiary instalacji
Przejazd na zamówienie i przejazd liniowy w każdym kroku

Zdobądź cytat.
