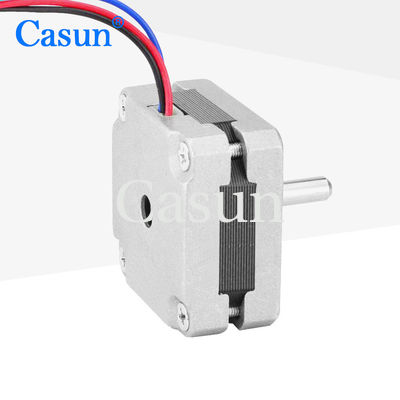

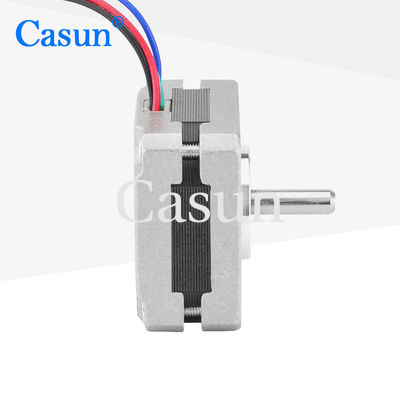

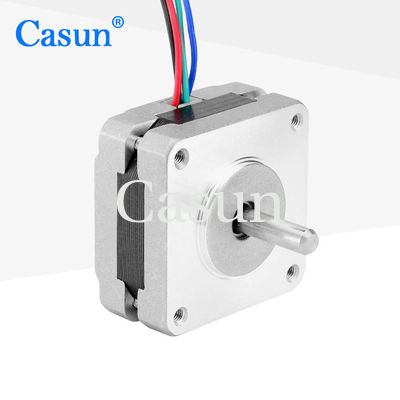

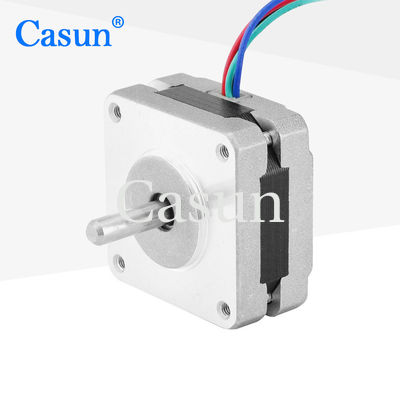

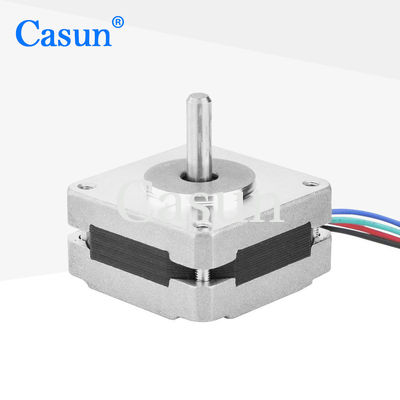

39x39x22mm 12V NEMA 17 Stepper Motor 100mN.M dla robota

39x39x22mm 12V NEMA 17 Stepper Motor 100mN.M dla robota

Nazwa marki:	Casun
Numer modelu:	39SHD4504-20
MOQ:	1 szt
Cena:	$4.14-$6.98
Warunki płatności:	D/A, T/T, L/C, D/P
Możliwość zaopatrzenia:	40000+szt.+miesiąc

Informacje szczegółowe

Opis produktu

Informacje szczegółowe

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE,ROSH,ISO

Krok anioła:

1,8°

Trzymanie momentu obrotowego:

100mNm

Aktualny:

0,4a

Długość silnika:

22 mm

Wał:

Okrągły wał o długości 20 mm

Dostosowane:

Silnik można zaprojektować i wyprodukować na zamówienie.

Szczegóły pakowania:

Karton: 36x29x14cm

Podkreślić:

39x39x22mm 12V NEMA 17

22mm 12V NEMA 17 silnik stopniowy

Robot NEMA 17 silnik stopniowy

Opis produktu

W różnych rozmiarach, Hybrid Stepper Motor Series 39 mm zapewnia silny moment obrotowy.

Aby zmniejszyć wibracje i uzyskać większą rozdzielczość kroku, należy używać sterownika mikrostepingowego.

Wybierz wersję standardową lub poproś o specjalnie skonfigurowaną.

Charakterystyka:

Oferowane są wersje w unipolarnym lub dwubiegunowym
Budownictwo hybrydowe
Dostępne w wersjach z pojedynczym lub podwójnym wałem
Zgodność z CE i RoHS
Na żądanie, zmiany

Specyfikacje silnika

Ślubny anioł.	10,8 °
Rozmiar ramy	39 mm
Liczba faz	Faza 2
Prąd nominalny	0.4 A
Moment utrzymania	100 mNm
Odporność	30 ohm
Indukcyjność	26 mH
Inercja wirnika	15 g-cm2
Masa silnika	00,17 kg
Liczba potencjalnych klientów	4
Połączenie	Bipolarne

Wymiar

Wymiary

39x39x22mm 12V NEMA 17 Stepper Motor 100mN.M dla robota 1

Specyfikacje operacyjne

kąt kroku: 1,8°

Maksymalna temperatura: maksymalnie 80°C

Temperatura otoczenia: -20 °C do 50 °C

Temperatura przechowywania: -20 °C do 100 °C

Zakres wilgotności powietrza (%): 85% lub mniej, nie kondensujące

Izolacja drutu magnetycznego: klasa B 130°C

Oporność izolacyjna: 100 M Ohm przy 500 VDC

Siła dielektryczna: 500 VDC przez 1 min.

Krzywy momentu obrotowego

Podmodele

Model	Moment utrzymania	Kąt kroku	Długość silnika	Rodzaj wału	Prąd nominalny
39SHD0001-20	100mN.m	10,8°	20 mm	Okrągły wał 20 mm	0.48A
39SHD0504-20	100mN.m	10,8°	22 mm	Okrągły wał 20 mm	0.4A
39SHD0611-20	200mN.m	10,8°	25 mm	Okrągły wał 20 mm	0.4A
39SHD0302-20	220mN.m	10,8°	34 mm	Okrągły wał 20 mm	0.4A
39SHD0401-24	220mN.m	10,8°	38 mm	Okrągły wał 24 mm	0.4A
39SHD0801-24B	220mN.m	10,8°	48 mm	Włócznik D 24 mm	0.4A

Pobierz

Jeśli nasz standardowy silnik nie spełni Twoich potrzeb,

Możemy dostosować silnik do Twoich potrzeb.

Zawartość spersonalizowana obejmuje, między innymi, specjalne wały, parametry uzwojenia, wymiary instalacji, przewody ołowiowe o specjalnych wymaganiach, złącza itp.

Opcje:

Koder	Zatrzymaj	Skrzynia biegów	Włócznik

Proszę kliknąć "Zdobądź cytat." przycisk poniżej, aby powiedzieć nam o swoich wymaganiach.
