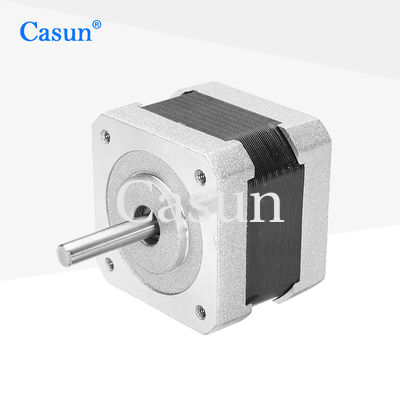

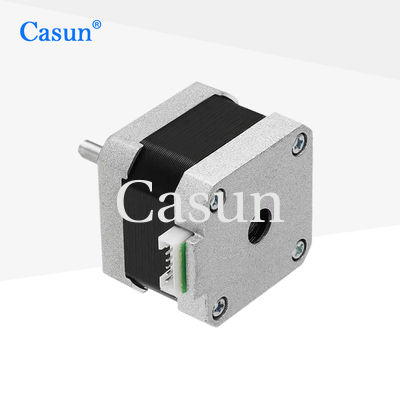

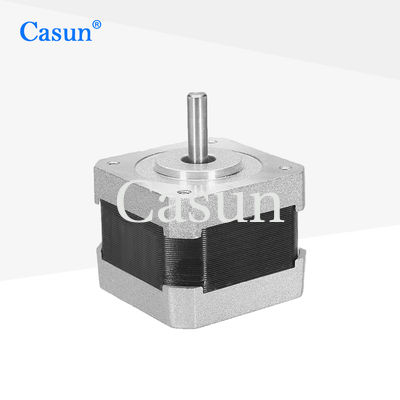

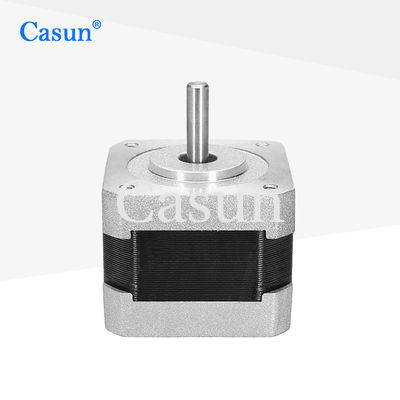

42x42x34mm 2 faza 1.8 stopnia Nema 17 silnik stopniowy do wyposażenia rysunkowego

42x42x34mm 2 faza 1.8 stopnia Nema 17 silnik stopniowy do wyposażenia rysunkowego

Nazwa marki:	Casun
Numer modelu:	42SHD0078-24
MOQ:	1 szt
Cena:	$3.14-$5
Warunki płatności:	D/A, T/T, L/C, D/P
Możliwość zaopatrzenia:	40000+szt.+miesiąc

Informacje szczegółowe

Opis produktu

Informacje szczegółowe

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE,ROSH,ISO

Krok anioła:

1,8°

Trzymanie momentu obrotowego:

250mNm

Aktualny:

0,35A

Długość silnika:

34 MM

Wał:

Okrągły wał o długości 20 mm

Faza:

Dostosowane:

Silnik można zaprojektować i wyprodukować na zamówienie.

Szczegóły pakowania:

Karton: 36x29x14cm

Podkreślić:

2 faza NEMA 17 silnik stopniowy

Urządzenia rysujące Nema 17 Motor stopniowy

Opis produktu

Silnik krokowy NEMA 17 jest stosowany do liniowych stołów przesuwnych w celu osiągnięcia precyzyjnego ruchu i pozycjonowania części roboczych.

Mają one niższe koszty, co czyni je bardzo atrakcyjnymi w zastosowaniach wrażliwych na koszty.

Charakterystyka:

Dostępne wersje dwubiegunowe lub jednobiegunowe
Konstrukcja hybrydowego krokówki
Dostępne w wersji jedno- lub podwójnie wału
Każdy model silnika stopniowego jest dostosowany do różnych zastosowań
Usługi produkcyjne na podstawie umowy są mile widziane

Wymiar

42x42x34mm 2 faza 1.8 stopnia Nema 17 silnik stopniowy do wyposażenia rysunkowego 0

Wymiary

42x42x34mm 2 faza 1.8 stopnia Nema 17 silnik stopniowy do wyposażenia rysunkowego 1

Specyfikacje silnika

Ślubny anioł.	10,8 °
Rozmiar ramy	42 mm
Liczba faz	Faza 2
Prąd nominalny	0.35 A
Moment utrzymania	250 mN.m
Odporność	340,3 ohm
Indukcyjność	38 mH
Inercja wirnika	38 g-cm2
Masa silnika	0.2 kg
Liczba potencjalnych klientów	4
Połączenie	Bipolarne

Specyfikacje operacyjne

kąt kroku: 1,8°

Maksymalna temperatura: maksymalnie 80°C

Temperatura otoczenia: -20 °C do 50 °C

Temperatura przechowywania: -20 °C do 100 °C

Zakres wilgotności powietrza (%): 85% lub mniej, nie kondensujące

Izolacja drutu magnetycznego: klasa B 130°C

Oporność izolacyjna: 100 M Ohm przy 500 VDC

Siła dielektryczna: 500 VDC przez 1 min.

Krzywy momentu obrotowego

Podmodele

Model	Moment utrzymania	Kąt kroku	Długość silnika	Rodzaj wału	Prąd nominalny
42SHD4950	0.13N.m.	10,8°	20 mm	D wał 20 mm	1.0A
42SHD4003	0.26N.m.	10,8°	34 mm	D wał 20 mm	0.4A
42SHD0261	00,45 N.m.	10,8°	40 mm	D wał 20 mm	1.68A
42SHD4425	0.59N.m.	10,8°	48 mm	D Wał 24 mm	2.0A
42SHD4813	00,8 N.m.	10,8°	60 mm	D Wał 24 mm	2.1A

Pobierz

Jeśli nasz standardowy silnik nie spełni Twoich potrzeb,

Możemy dostosować silnik do Twoich potrzeb.

Zawartość spersonalizowana obejmuje, między innymi, specjalne wały, parametry uzwojenia, wymiary instalacji, przewody ołowiowe o specjalnych wymaganiach, złącza itp.

Opcje:

Koder	Zatrzymaj	Skrzynia biegów	Włócznik

Proszę kliknąć "Zdobądź cytat." przycisk poniżej, aby powiedzieć nam o swoich wymaganiach.
