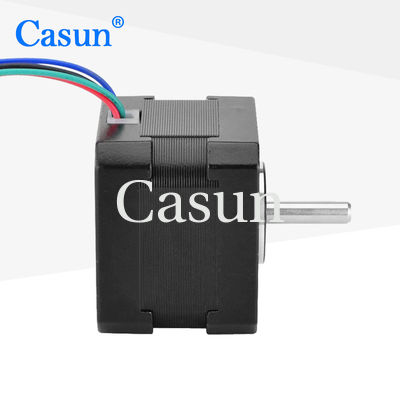

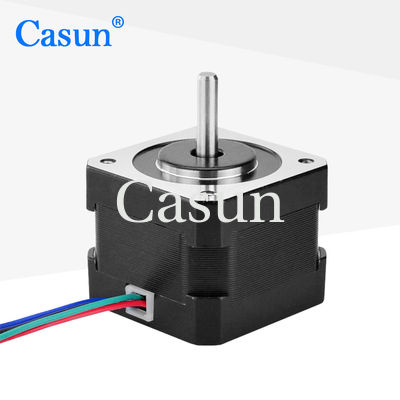

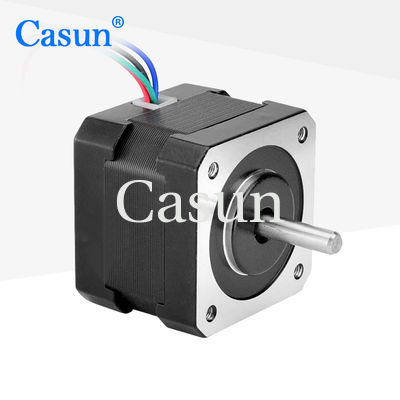

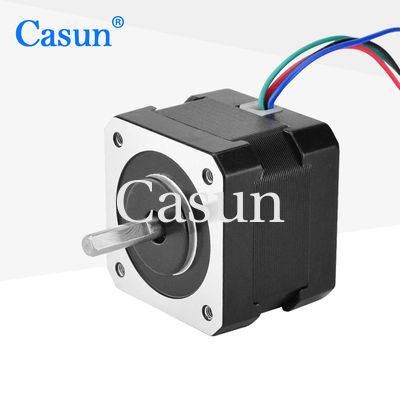

42x42x34mm 2 faza 1.8 stopnia Nema 17 silnik stopniowy 12V DC z CE dla robota

42x42x34mm 2 faza 1.8 stopnia Nema 17 silnik stopniowy 12V DC z CE dla robota

Nazwa marki:	Casun
Numer modelu:	42SHD4077-24BH
MOQ:	1 szt
Cena:	$3.14-$5
Warunki płatności:	D/A, T/T, L/C, D/P
Możliwość zaopatrzenia:	40000+szt.+miesiąc

Informacje szczegółowe

Opis produktu

Informacje szczegółowe

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE,ROSH,ISO

Krok anioła:

1,8°

Trzymanie momentu obrotowego:

192mNm

Aktualny:

0,24A

Długość silnika:

34 MM

Wał:

Płaski wał frezujący o długości 24 mm

Dostosowane:

Silnik można zaprojektować i wyprodukować na zamówienie.

Szczegóły pakowania:

Karton: 36x29x14cm

Możliwość Supply:

40000+szt.+miesiąc

Podkreślić:

12 V prądu stałego NEMA 17 stopniowy silnik

Opis produktu

Silnik krokowy NEMA 17 42x42x34mm 2-fazowy 1,8 stopnia 12V DC z certyfikatem CE do robotów

Silnik krokowy NEMA 17 może zapewnić bardzo precyzyjną kontrolę ruchu, z rozdzielczością kroku do mikrometrów. Poprzez sterowanie sygnałem impulsowym łatwo osiągnąć złożone trajektorie ruchu.

Kluczowe cechy

Dostępne wersje bipolarne lub unipolarne
Każdy z naszych modeli silników krokowych nadaje się do szerokiego zakresu zastosowań
Jesteśmy otwarci na różne opcje produkcji kontraktowej
Zatwierdzony przez CE i RoHS
Dostosowania na życzenie

Wygląd

Wymiary

Specyfikacje silnika

Kąt kroku	1,8°
Rozmiar ramy	42 mm
Liczba faz	2 fazy
Prąd znamionowy	0,24 A
Moment trzymający	192 mN.m
Rezystancja	50 omów
Indukcyjność	55 mH
Moment bezwładności wirnika	38 g-cm²
Waga silnika	0,2 kg
Liczba przewodów	4
Połączenie	Bipolarne

Specyfikacje operacyjne

Kąt kroku: 1,8°
Maksymalna temperatura: 80°C
Temperatura otoczenia: od -20°C do 50°C
Temperatura przechowywania: od -20°C do 100°C
Zakres wilgotności: 85% lub mniej, bez kondensacji
Izolacja drutu magnetycznego: Klasa B 130°C
Rezystancja izolacji: 100M Ohm przy 500 VDC
Wytrzymałość dielektryczna: 500 VDC przez 1 min

Krzywe momentu obrotowego

Dane krzywych momentu obrotowego dostępne na życzenie.

Dostępne modele

Model	Moment trzymający	Kąt kroku	Długość silnika	Typ wału	Prąd znamionowy
42SHD4950	0,13 N.m	1,8°	20 mm	Wał typu D - 20 mm	1,0 A
42SHD4003	0,26 N.m	1,8°	34 mm	Wał typu D - 20 mm	0,4 A
42SHD0261	0,45 N.m	1,8°	40 mm	Wał typu D - 20 mm	1,68 A
42SHD4425	0,59 N.m	1,8°	48 mm	Wał typu D - 24 mm	2,0 A
42SHD4813	0,8 N.m	1,8°	60 mm	Wał typu D - 24 mm	2,1 A

Opcje dostosowania

Jeśli nasz standardowy silnik nie spełnia Twoich potrzeb, możemy dostosować silnik zgodnie z Twoimi wymaganiami. Dostosowana zawartość obejmuje między innymi specjalne wały, parametry uzwojenia, wymiary montażowe, przewody zasilające o specjalnych wymaganiach, złącza itp.

Dostępne opcje

Enkoder

Hamulec

Przekładnia

Wał

Kliknij poniższy przycisk "Uzyskaj wycenę", aby podać nam swoje wymagania.
