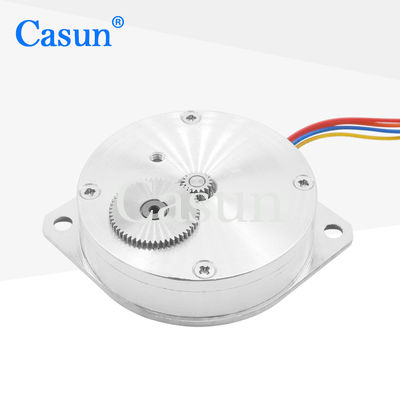

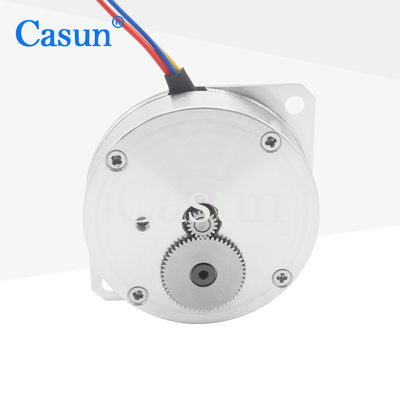

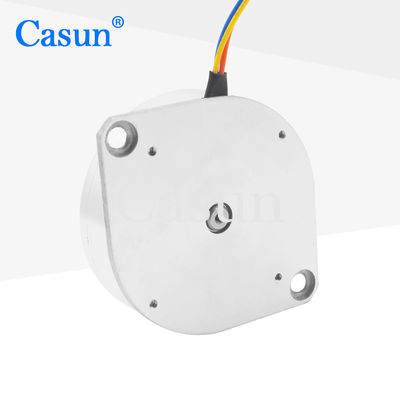

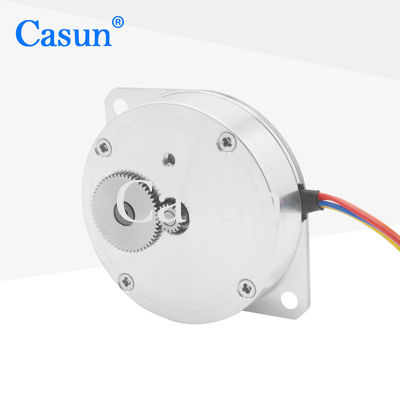

Płaski typ silnika krokowego Pancake Stepper Motor Hybrid Stepping Motor Homologacja CE

Płaski typ silnika krokowego Pancake Stepper Motor Hybrid Stepping Motor Homologacja CE

Nazwa marki:	Casun
Numer modelu:	46SHY4401-2A1
MOQ:	1 szt
Cena:	$13.8-15.38
Warunki płatności:	D/A, T/T, L/C, D/P
Możliwość zaopatrzenia:	40000+szt.+miesiąc

Informacje szczegółowe

Opis produktu

Informacje szczegółowe

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE,ROHS,ISO

Silnik:

płaski silnik

Trzymanie momentu obrotowego:

52mNm

Dostosowane:

Silnik można zaprojektować i wyprodukować na zamówienie.

Szczegóły pakowania:

Karton: 36x29x14cm

Możliwość Supply:

40000+szt.+miesiąc

Podkreślić:

Silnik stopniowy typu płaskiego

Pancake Hybrid Step Motor

Homologacja CE silnika krokówkowego

Opis produktu

Silnik krokowy typu Pancake - Silnik hybrydowy z certyfikatem CE

Jeśli nasz podstawowy silnik nie spełnia Twoich wymagań, możemy dostosować silnik do Twoich dokładnych specyfikacji.

Dostosowywana zawartość obejmuje unikalne wały, parametry uzwojenia, wymiary montażowe, przewody zasilające o specyficznych wymaganiach, złącza i inne.

Dostępne wersje bipolarne i unipolarnie
Konstrukcja hybrydowa krokowego
Dostępne w konfiguracjach z pojedynczym i podwójnym wałem
Dostosowania na życzenie posiadają certyfikaty CE i RoHS

Wymiary

Specyfikacje silnika

Kąt kroku	1,8°
Rozmiar ramy	46 mm
Liczba faz	2 fazy
Prąd znamionowy	1,0 A
Moment trzymający	52 mN.m
Rezystancja	2,5 om
Indukcyjność	1,7 mH
Moment bezwładności wirnika	7 g-cm²
Waga silnika	0,1 kg
Liczba przewodów	4
Połączenie	Bipolarne

Specyfikacje operacyjne

Kąt kroku	1,8°
Maksymalna temperatura	Maksymalnie 80°C
Temperatura otoczenia	-20°C do 50°C
Temperatura przechowywania	-20°C do 100°C
Zakres wilgotności	85% lub mniej, bez kondensacji
Izolacja drutu magnetycznego	Klasa B 130°C
Rezystancja izolacji	100 M Ohm przy 500 VDC
Wytrzymałość dielektryczna	500 VDC przez 1 min

Podmodele

Model	Długość silnika	Prąd	Moment trzymający
P28SHD4611	9,5 mm	0,5 A	16 mN.m
P28SHD4701	10,6 mm	0,5 A	20 mN.m
P28SHD4750	13-15 mm	0,5 A	25 mN.m
P28SHD4950	17,9 mm	0,5 A	35 mN.m

Opcje dostosowania

Jeśli nasz standardowy silnik nie spełnia Twoich potrzeb, możemy dostosować silnik do Twoich wymagań.

Dostosowywana zawartość obejmuje między innymi specjalne wały, parametry uzwojenia, wymiary montażowe, przewody zasilające o specjalnych wymaganiach, złącza itp.

Enkoder

Hamulec

Przekładnia

Wał

Kliknij poniższy przycisk "Uzyskaj wycenę", aby podać nam swoje wymagania.
