57x57x9.6mm NEMA23 Pancake dla sprzętu medycznego

57x57x9.6mm NEMA23 Pancake dla sprzętu medycznego

Nazwa marki:	Casun
Numer modelu:	57SHY4001-10
MOQ:	1 szt
Cena:	$12.3-$13.84
Warunki płatności:	D/A, T/T, L/C, D/P
Możliwość zaopatrzenia:	40000+szt.+miesiąc

Informacje szczegółowe

Opis produktu

Informacje szczegółowe

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE,ROHS,ISO

Dostosowane:

Silnik można zaprojektować i wyprodukować na zamówienie.

Szczegóły pakowania:

Karton: 36x29x14cm

Możliwość Supply:

40000+szt.+miesiąc

Podkreślić:

NEMA23 Pancake z silnikiem stopniowym

9.6mm Pancake z silnikiem stopniowym

Kasun Stepper Motor Pancake

Opis produktu

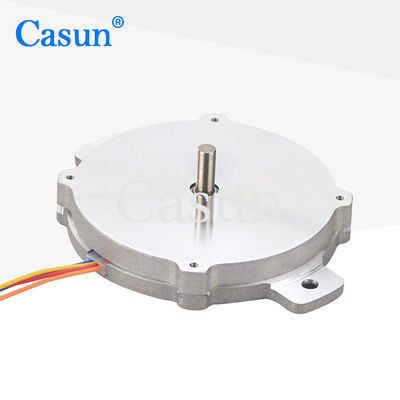

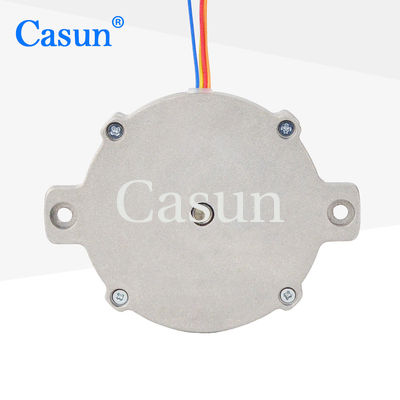

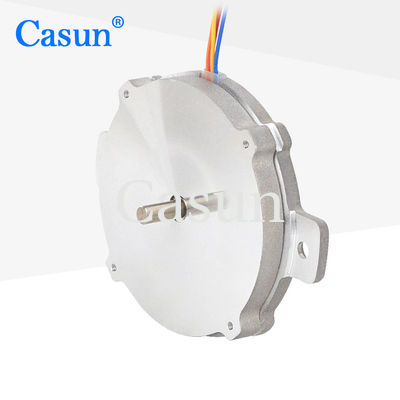

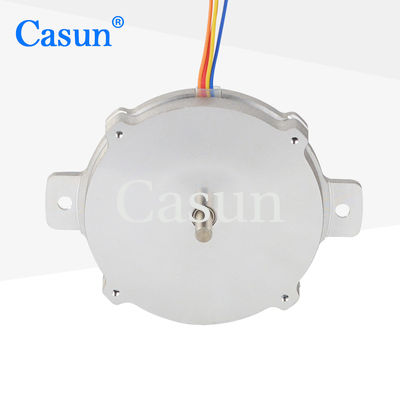

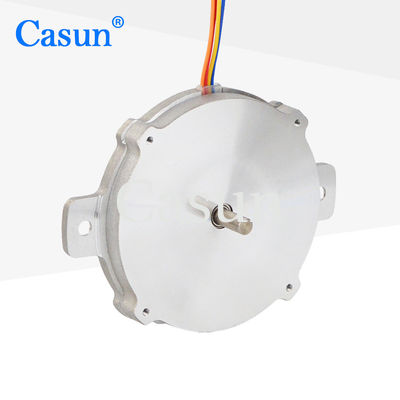

Silnik krokowy NEMA23 o wymiarach 57x57x9,6mm typu Pancake do sprzętu medycznego i robotyki

Płaski silnik krokowy NEMA23 57mm×57mm×9,6mm typu pancake do robotyki medycznej i kosmetycznej. Seria hybrydowych silników krokowych oferuje wysoki moment trzymający w różnych rozmiarach. Używaj ze sterownikiem mikrokrokowym, aby zredukować wibracje i osiągnąć wyższą rozdzielczość kroku. Wybierz wersję podstawową lub zamów własną, spersonalizowaną konfigurację.

Cechy

Dostępne wersje bipolarne lub unipolarne
Hybrydowa konstrukcja silnika krokowego
Dostępne wersje z jednym lub dwoma wałami
Zatwierdzone przez CE i RoHS
Personalizacja na życzenie

Wymiary

Specyfikacje silnika

Specyfikacja	Wartość
Kąt kroku	1,8°
Rozmiar ramy	57mm
Liczba faz	2 fazy
Prąd znamionowy	0,8A
Moment trzymający	60mN.m
Rezystancja	3,5 Ω
Indukcyjność	1,8mH
Moment bezwładności wirnika	15 g-cm²
Waga silnika	75g
Liczba przewodów	4
Połączenie	Bipolarne

Specyfikacje operacyjne

Kąt kroku: 1,8°

Maksymalna temperatura: 80°C

Temperatura otoczenia: od -20°C do 50°C

Temperatura przechowywania: od -20°C do 100°C

Zakres wilgotności: 85% lub mniej, bez kondensacji

Izolacja drutu magnetycznego: Klasa B 130°C

Rezystancja izolacji: 100M Ω przy 500 VDC

Wytrzymałość dielektryczna: 500 VDC przez 1 min

Podmodele

Model	Długość silnika	Prąd	Moment trzymający
P28SHD4611	9,5mm	0,5A	16mN.m
P28SHD4701	10,6mm	0,5A	20mN.m
P28SHD4750	13-15mm	0,5A	25mN.m
P28SHD4950	17,9mm	0,5A	35mN.m

Niestandardowe rozwiązania silnikowe

Jeśli nasze standardowe silniki nie spełniają Twoich potrzeb, możemy dostosować silnik do Twoich wymagań. Dostosowanie obejmuje między innymi specjalne wały, parametry uzwojenia, wymiary montażowe, przewody zasilające o specjalnych wymaganiach, złącza itp.

Dostępne opcje

Enkoder

Hamulec

Przekładnia

Wał

Uzyskaj wycenę
