1.8Deg NEMA 17 Sprzęgłowy silnik stopniowy 42x42x48mm Hybrydowy silnik stopniowy

1.8Deg NEMA 17 Sprzęgłowy silnik stopniowy 42x42x48mm Hybrydowy silnik stopniowy

Nazwa marki:	Casun
Numer modelu:	42SHD4516-7GH
MOQ:	1 szt
Cena:	$23.3-$26.3
Warunki płatności:	D/A, T/T, L/C, D/P
Możliwość zaopatrzenia:	40000+szt.+miesiąc

Informacje szczegółowe

Opis produktu

Informacje szczegółowe

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE,ROHS,ISO

Typ:

mała przekładnia planetarna

Kąt kroku (stopnie):

1,8 stopnia

Słowa kluczowe:

motoreduktor krokowy

Dostosowane:

Silnik można zaprojektować i wyprodukować na zamówienie.

Szczegóły pakowania:

Karton: 36x29x14cm

Możliwość Supply:

40000+szt.+miesiąc

Podkreślić:

1.8Deg NEMA 17 Sprzęgłowy silnik stopniowy

NEMA 17 Sprzęgłowy silnik stopniowy 42x42

48 mm hybrydowy silnik krokowy

Opis produktu

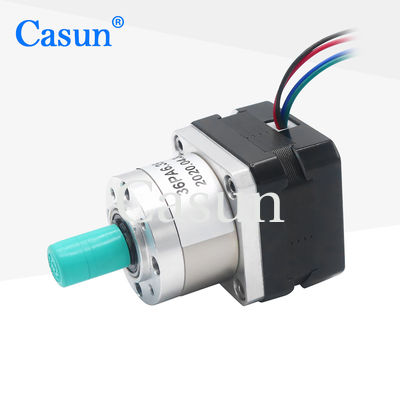

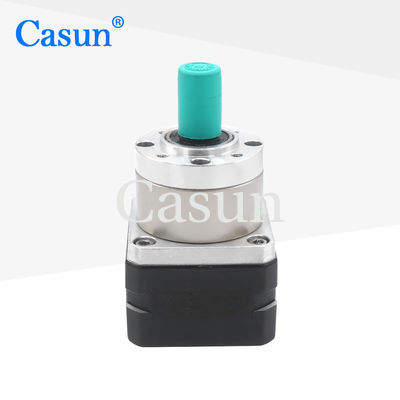

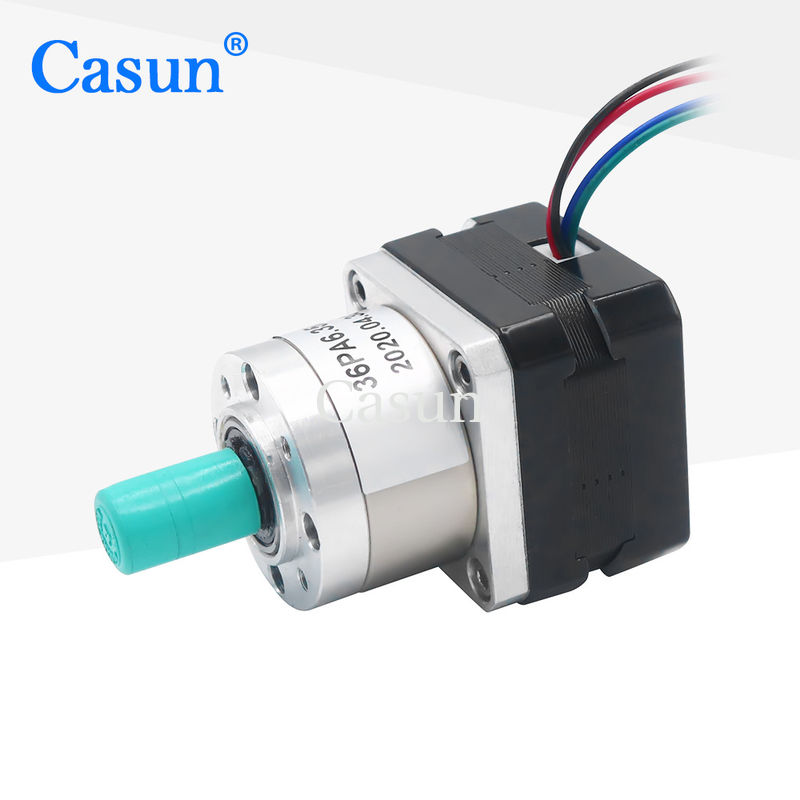

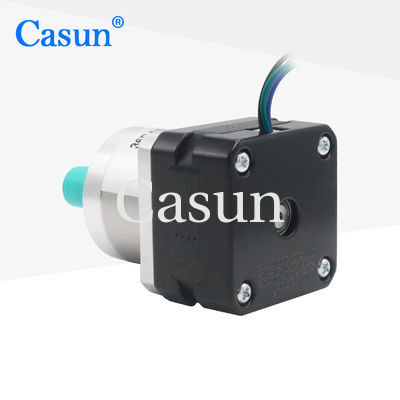

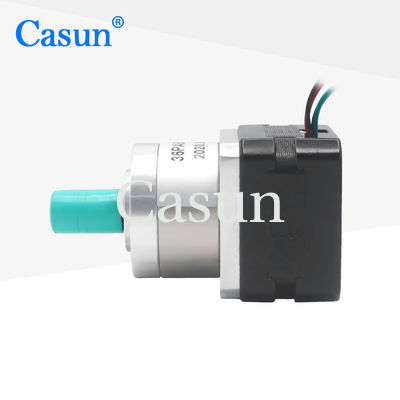

Silnik krokowy NEMA 17 z przekładnią 1.8 stopnia, 42x42x48mm, silnik hybrydowy

Silnik krokowy NEMA 17 z przekładnią 42x42x48mm, 1.8 stopnia, 2 fazy, przełożenie 6.75:1. Seria hybrydowych silników krokowych 42mm oferuje duży moment trzymający w różnych rozmiarach. Używaj ze sterownikiem mikrokrokowym, aby zredukować wibracje i uzyskać wyższą rozdzielczość kroków. Wybierz wersję podstawową lub zamów własną, spersonalizowaną konfigurację.

Kluczowe cechy

Dostępne wersje bipolarne lub unipolarne
Konstrukcja silnika krokowego hybrydowego
Dostępne wersje z jednym lub dwoma wałami
Certyfikaty CE i RoHS
Personalizacja na życzenie

Wymiary

Specyfikacje silnika

Parametr	Wartość
Kąt kroku	1.8°
Rozmiar ramy	42 mm
Liczba faz	2 fazy
Prąd znamionowy	1.5 A
Moment trzymający	200 mN.m
Rezystancja	1.8 Ω
Indukcyjność	2.4 mH
Moment bezwładności wirnika	38 g-cm²
Waga silnika	0.5 kg
Przełożenie przekładni	6.75:1
Połączenie	Bipolarne

Specyfikacje operacyjne

Silnik

Kąt kroku	1.8°
Maksymalna temperatura	80°C maksymalnie
Temperatura otoczenia	-20°C do 50°C
Temperatura przechowywania	-20°C do 100°C
Zakres wilgotności	85% lub mniej, bez kondensacji
Izolacja uzwojenia	Klasa B 130°C
Rezystancja izolacji	100M Ohm przy 500 VDC
Wytrzymałość dielektryczna	500 VDC przez 1 min

Przekładnia

Materiał obudowy	Metal
Łożysko na wyjściu	Łożyska kulkowe
Maks. obciążenie promieniowe (12mm od kołnierza)	≤80N
Maks. obciążenie osiowe wału	≤30N
Luzy promieniowe wału (blisko kołnierza)	≤0.06mm
Luzy osiowe wału	≤0.3mm
Luzy bez obciążenia	1.5°

Podmodele

Długość silnika	Długość przekładni	Przełożenie	Sprawność
34 mm	27.2 mm	3.71	90%
40 mm		5.18	90%
48 mm		13.76	80%
60 mm		19.2	80%
Różne	26.8 mm	42.7	70%
Różne	42.7 mm	51	70%
Różne	42.7 mm	71	70%
Różne	42.7 mm	99.5	70%
Różne	42.7 mm	139	70%

Opcje personalizacji

Jeśli nasz standardowy silnik nie spełnia Twoich potrzeb, możemy dostosować silnik do Twoich wymagań. Dostosowanie obejmuje między innymi specjalne wały, parametry uzwojenia, wymiary montażowe, przewody zasilające ze specjalnymi wymaganiami, złącza itp.

Enkoder

Hamulec

Przekładnia

Wał

Kliknij poniższy przycisk "Uzyskaj wycenę", aby podać nam swoje wymagania.

Uzyskaj wycenę
