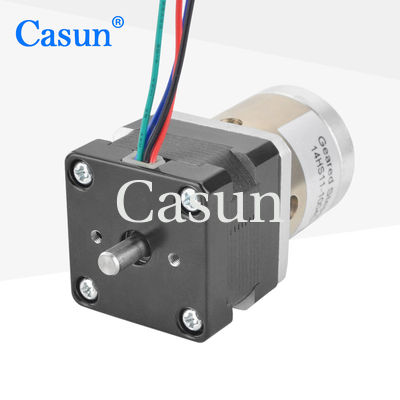

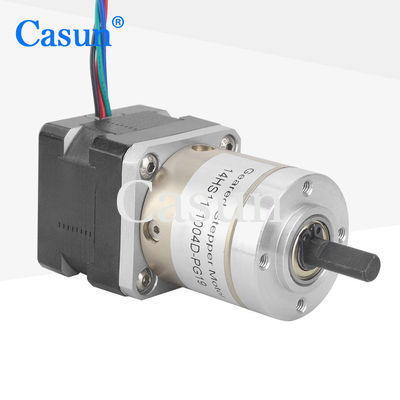

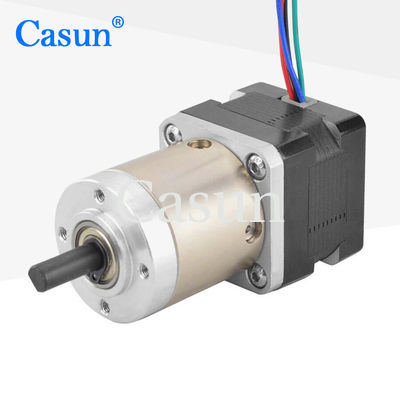

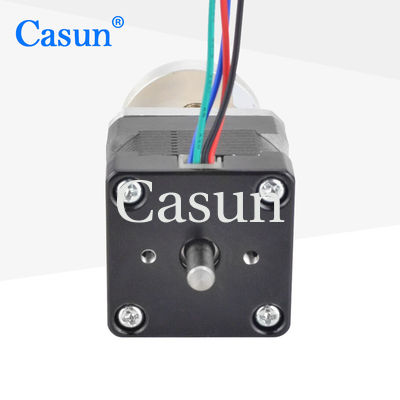

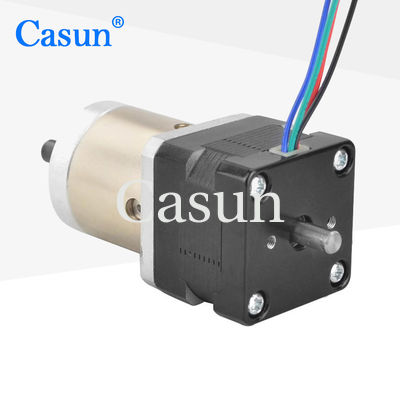

1.0A NEMA 14 Sprzęgłowy silnik krokówkowy 35x35x28,5 mm Sprzęgłowy silnik krokówkowy

1.0A NEMA 14 Sprzęgłowy silnik krokówkowy 35x35x28,5 mm Sprzęgłowy silnik krokówkowy

Nazwa marki:	Casun
Numer modelu:	14HS11-1004D-PG19
MOQ:	1 szt
Cena:	$24.15-$27.15
Warunki płatności:	D/A, T/T, L/C, D/P
Możliwość zaopatrzenia:	40000+szt.+miesiąc

Informacje szczegółowe

Opis produktu

Informacje szczegółowe

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE,ROHS,ISO

Słowa kluczowe:

motoreduktor krokowy

Woltaż:

3.5

Waga:

0,4 kg

Dostosowane:

Silnik można zaprojektować i wyprodukować na zamówienie.

Dostosowane:

Silnik można zaprojektować i wyprodukować na zamówienie.

Szczegóły pakowania:

Karton: 36x29x14cm

Możliwość Supply:

40000+szt.+miesiąc

Podkreślić:

35x35 skrzynia biegów silnik stopniowy

28.5mm skrzynia biegów silnik krokany

1.0A NEMA 14 Silnik stopniowy z przekładniami

Opis produktu

Silnik krokowy NEMA 14 z przekładnią 1.0A 35x35x28.5mm

Ten silnik krokowy NEMA 14 o wymiarach 35 mm x 35 mm x 28,5 mm z przekładnią zapewnia wysoką prędkość i niezawodną precyzję. Hybrydowa seria silników krokowych zapewnia duży moment trzymający przy kompaktowych wymiarach. W połączeniu ze sterownikiem mikrokrokowym redukuje wibracje i osiąga doskonałą rozdzielczość kroków.

Kluczowe cechy

Dostępne wersje bipolarne lub unipolarnie
Hybrydowa konstrukcja silnika krokowego
Dostępne w wersjach z jednym lub podwójnym wałem
Certyfikaty CE i RoHS
Dostępne niestandardowe rozwiązania na życzenie

Wymiary

Specyfikacje silnika

Kąt kroku	1.8°
Rozmiar ramy	35 mm
Liczba faz	2 fazy
Prąd znamionowy	1.0 A
Moment trzymający	125 mN.m
Rezystancja	3.5 Ohm
Indukcyjność	3.5 mH
Moment bezwładności wirnika	10g-cm²
Waga silnika	0.4 kg
Przełożenie przekładni	19.2:1
Połączenie	Bipolarne

Specyfikacje robocze

Silnik

Kąt kroku	1.8°
Maksymalna temperatura	80°C maksymalnie
Temperatura otoczenia	-20°C do 50°C
Temperatura przechowywania	-20°C do 100°C
Zakres wilgotności	85% lub mniej, bez kondensacji
Izolacja uzwojenia	Klasa B 130°C
Rezystancja izolacji	100M Ohm przy 500 VDC
Wytrzymałość dielektryczna	500 VDC przez 1 min

Przekładnia

Materiał obudowy	Metal
Łożysko na wyjściu	Łożyska kulkowe
Maks. obciążenie promieniowe (12 mm od kołnierza)	≤80N
Maks. obciążenie osiowe wału	≤30N
Luzy promieniowe wału (w pobliżu kołnierza)	≤0.06mm
Luzy osiowe wału	≤0.3mm
Luzy bez obciążenia	1.5°

Podmodele

Długość silnika	Długość przekładni	Przełożenie	Sprawność
34 mm	27.2 mm	3.71	90%
40 mm		5.18	90%
48 mm		13.76	80%
60 mm		19.2	80%
35 mm	42.7 mm	26.8	70%
		51	70%
		71	70%
		99.5	70%
		139	70%

Opcje dostosowywania

Jeśli nasz standardowy silnik nie spełnia Twoich wymagań, możemy dostosować silnik do Twoich specyficznych potrzeb. Dostosowane treści obejmują między innymi specjalne wały, parametry uzwojenia, wymiary montażowe, przewody zasilające ze specjalnymi wymaganiami, złącza i inne.

Dostępne opcje

Enkoder

Hamulec

Przekładnia

Wał

Kliknij poniższy przycisk "Uzyskaj wycenę", aby podać nam swoje wymagania.
