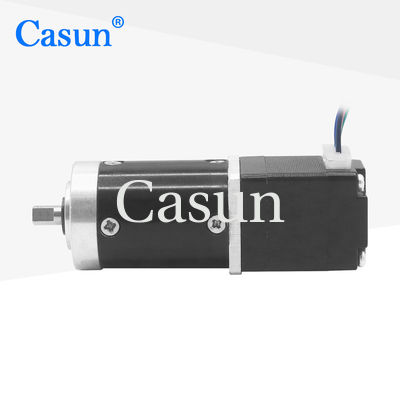

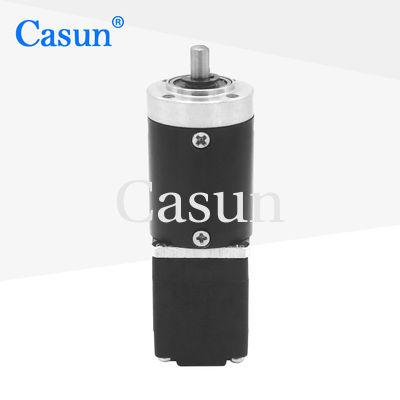

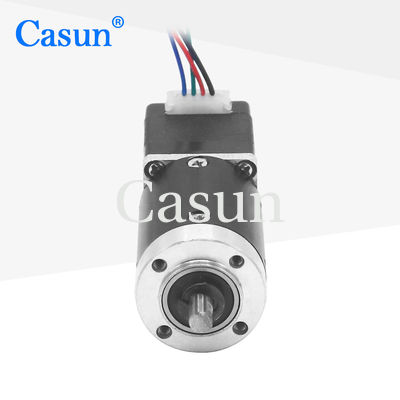

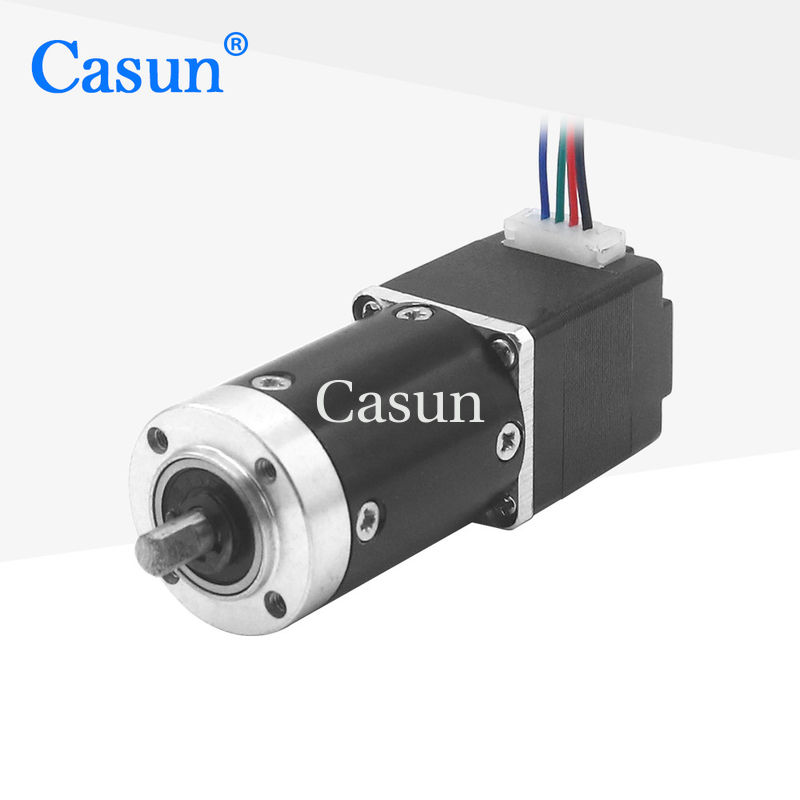

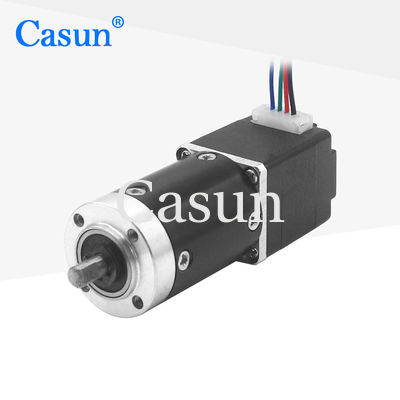

Casun 20x20x24,8 mm NEMA 8 z napędem z planetarną skrzynią biegów

Casun 20x20x24,8 mm NEMA 8 z napędem z planetarną skrzynią biegów

Nazwa marki:	Casun
Numer modelu:	B20SHD4701-14G1
MOQ:	1 szt
Cena:	$27.53-$30.53
Warunki płatności:	D/A, T/T, L/C, D/P
Możliwość zaopatrzenia:	40000+szt.+miesiąc

Informacje szczegółowe

Opis produktu

Informacje szczegółowe

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE,ROHS,ISO

Słowa kluczowe:

motoreduktor krokowy

Woltaż:

5,04 V prądu stałego

Waga:

0,08 kg

Kąt kroku (stopnie):

1,8 stopnia

Stosunek:

13,76:1

Dostosowane:

Silnik można zaprojektować i wyprodukować na zamówienie.

Szczegóły pakowania:

Karton: 36x29x14cm

Możliwość Supply:

40000+szt.+miesiąc

Podkreślić:

24.8mm NEMA 8 z napędem bieżnikowym

Casun NEMA 8 z napędem bieżnikowym

silnik stopniowy z przekładnią planetarną

Opis produktu

Casun 20x20x24,8 mm NEMA 8 z napędem z planetarną skrzynią biegów

Silnik stopniowy 20mmx20mmx24.8mm Miniaturowy silnik stopniowy z skrzynią biegów planetarnych do sprzętu kosmetycznego. Hybrydowy silnik krokany 42 mm oferuje silny moment obrotowy w różnych rozmiarach. Stosowanie z sterownikiem mikrostepingowym w celu zmniejszenia drgań i osiągnięcia wyższej rozdzielczości stopnia. Wybierz wersję podstawową lub poproś o własną konfigurację.

Cechy

Dostępne wersje dwubiegunowe lub jednobiegunowe
Konstrukcja hybrydowego krokówki
Dostępne w wersji jedno- lub podwójnie wału
Zgoda CE i RoHS
Dostosowanie na żądanie

Wymiary

Specyfikacje silnika

Specyfikacja	Wartość
Kąt kroku	10,8°
Wielkość ramki	20 mm
Liczba faz	Faza 2
Prąd nominalny	0.24Amp
Moment utrzymania	10mN.m
Odporność	2 ohm
Indukcyjność	5mH
Inercja wirnika	2g-cm2
Waga silnika	00,08 kg
Wskaźnik redukcji przekładni	13.76:1
Połączenie	Bipolarne

Specyfikacje operacyjne

Silnik

Kąt kroku	10,8°
Maksymalna temperatura	Maksymalnie 80°C
Temperatura otoczenia	-20 do 50°C
Temperatura przechowywania	-20°C do 100°C
Zakres wilgotności	Nie więcej niż 85%, nie kondensujące
Izolacja drutów magnetycznych	Klasa B 130°C
Odporność na izolację	100M Ohm przy 500 VDC
Siła dielektryczna	500 VDC przez 1 minutę

Skrzynka biegów

Materiały mieszkaniowe	Metal
łożyska przy wyjściu	Łożyska kulkowe
Maksymalne obciążenie promieniowe (12 mm od bramy)	≤ 80N
Maksymalne obciążenie osiowe wału	≤ 30N
Radiała rozgrywki wału (w pobliżu płaszczyzny)	≤ 0,06 mm
Aksyjne odtwarzanie wału	≤ 0,3 mm
Odpowiedź w stanie braku obciążenia	10,5°

Podmodele

Długość silnika	Długość skrzynki biegów	Wskaźnik	Efektywność
34 mm	27.2 mm	3.71	90%
40 mm		5.18	90%
48 mm		13.76	80%
60 mm		19.2	80%
35 mm	420,7 mm	51	70%
		71	70%
		99.5	70%
		139	70%

Rozwiązania silnikowe na zamówienie

Jeśli nasz standardowy silnik nie spełnia Twoich potrzeb, możemy dostosować silnik do Twoich wymagań. Zawartość dostosowana obejmuje, ale nie ogranicza się do, specjalnych wałów, parametrów uzwojenia, wymiarów instalacji, przewody ołowiane o specjalnych wymaganiach, złącza itp.

Opcje

Koder

Zatrzymaj

Skrzynia biegów

Włócznik

Proszę kliknąć przycisk "Zdobądź ofertę" poniżej, aby poinformować nas o swoich wymaganiach.
