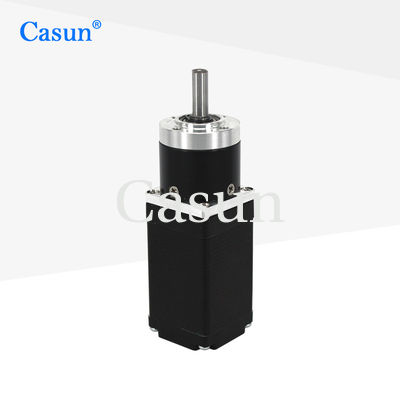

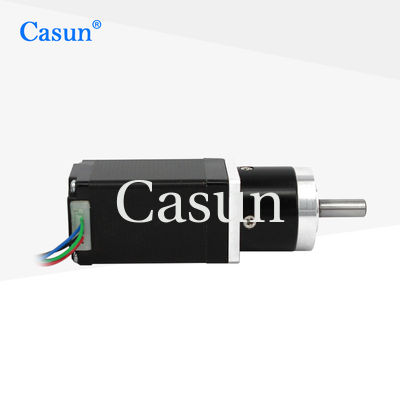

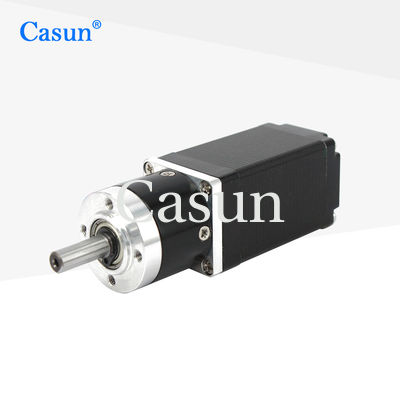

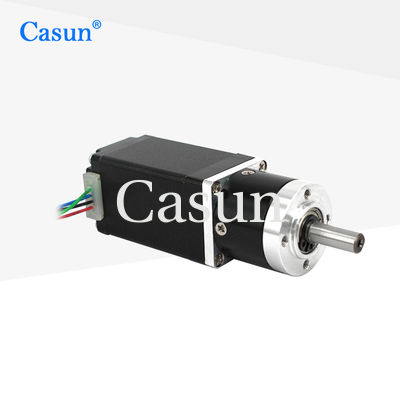

42 mm hybrydowy NEMA 11 z napędem bieżnikowym mały motor z skrzynią biegów

42 mm hybrydowy NEMA 11 z napędem bieżnikowym mały motor z skrzynią biegów

Nazwa marki:	Casun
Numer modelu:	28SHD4111-5G
MOQ:	1 szt
Cena:	$25.69-$29.69
Warunki płatności:	D/A, T/T, L/C, D/P
Możliwość zaopatrzenia:	40000+szt.+miesiąc

Informacje szczegółowe

Opis produktu

Informacje szczegółowe

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE,ROHS,ISO

Prąd / faza:

0,67A

Nazwa produktu:

silnik krokowy z przekładnią

Długość silnika:

27,7 mm

Dostosowane:

Silnik można zaprojektować i wyprodukować na zamówienie.

Szczegóły pakowania:

Karton: 36x29x14cm

Możliwość Supply:

40000+szt.+miesiąc

Podkreślić:

Hybrydowy silnik stopniowy z przekładnią NEMA 11

42 mm NEMA 11 z napędem bieżnikowym

Mały silnik krokany 42 mm z skrzynką biegów

Opis produktu

42mm Hybrydowy Silnik Krokowy NEMA 11 z Przekładnią Mały Silnik Krokowy z Reduktorem

Seria hybrydowych silników krokowych 42mm oferuje duży moment trzymający w różnych rozmiarach. Używaj ze sterownikiem mikrokrokowym, aby zmniejszyć wibracje i uzyskać wyższą rozdzielczość kroku. Wybierz wersję podstawową lub zamów własną, spersonalizowaną konfigurację.

Kluczowe cechy

Dostępne wersje bipolarne lub unipolarne
Hybrydowa konstrukcja silnika krokowego
Dostępne w wersjach z jednym lub podwójnym wałem
Zatwierdzone przez CE i RoHS
Personalizacja na życzenie

Wymiary

Specyfikacje silnika

Kąt kroku	1.8°
Rozmiar ramy	28 mm
Liczba faz	2 fazy
Prąd znamionowy	0.67 Ampera
Moment trzymający	55mN.m
Rezystancja	9.2Ω
Indukcyjność	5.7mH
Moment bezwładności wirnika	7g-cm²
Waga silnika	0.2kg
Przełożenie przekładni	5.18:1
Połączenie	Bipolarne

Specyfikacje operacyjne

Silnik

Kąt kroku	1.8°
Maksymalna temperatura	80°C maksymalnie
Temperatura otoczenia	-20°C do 50°C
Temperatura przechowywania	-20°C do 100°C
Zakres wilgotności	85% lub mniej, bez kondensacji
Izolacja drutu magnetycznego	Klasa B 130°C
Rezystancja izolacji	100M Ohm przy 500 VDC
Wytrzymałość dielektryczna	500 VDC przez 1 min

Przekładnia

Materiał obudowy	Metal
Łożysko na wyjściu	Łożyska kulkowe
Maks. obciążenie promieniowe (12mm od kołnierza)	≤80N
Maks. obciążenie osiowe wału	≤30N
Luzy promieniowe wału (blisko kołnierza)	≤0.06mm
Luzy osiowe wału	≤0.3mm
Luzy bez obciążenia	1.5°

Podmodele

Długość silnika	Długość przekładni	Przełożenie	Sprawność
34 mm	27.2 mm	3.71	90%
40 mm		5.18	90%
48 mm		13.76	80%
60 mm		19.2	80%
35 mm	26.8	42.7 mm	80%
	42.7 mm	51	70%
		71	70%
		99.5	70%
		139	70%

Opcje personalizacji

Jeśli nasz standardowy silnik nie spełnia Twoich potrzeb, możemy dostosować silnik zgodnie z Twoimi wymaganiami. Dostosowanie obejmuje między innymi specjalne wały, parametry uzwojenia, wymiary montażowe, przewody zasilające o specjalnych wymaganiach, złącza itp.

Enkoder

Hamulec

Przekładnia

Wał
