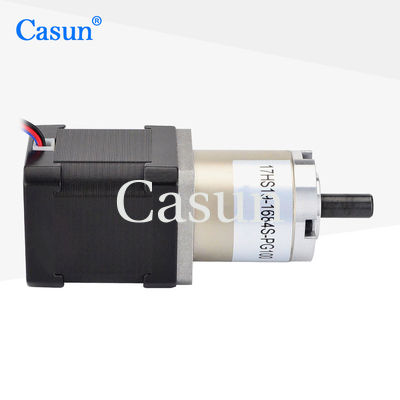

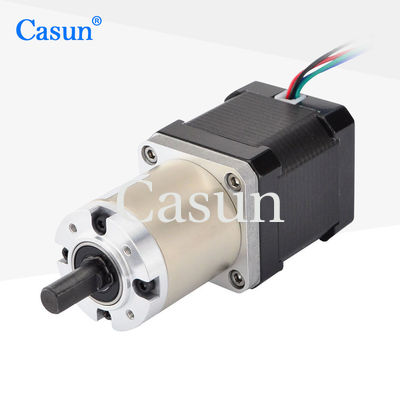

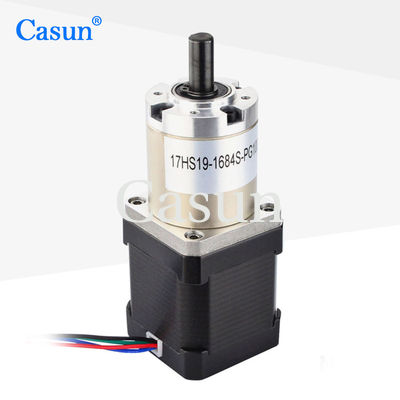

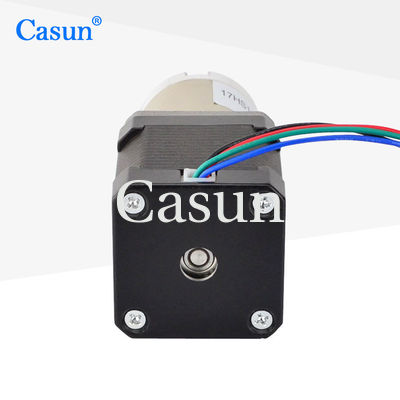

8.4V 0,7A NEMA 17 Sprzęgłowy silnik stopniowy do sprzętu medycznego

8.4V 0,7A NEMA 17 Sprzęgłowy silnik stopniowy do sprzętu medycznego

Nazwa marki:	Casun
Numer modelu:	42SHD0246-5G1
MOQ:	1 szt
Cena:	$20.92-$23.92
Warunki płatności:	D/A, T/T, L/C, D/P
Możliwość zaopatrzenia:	40000+szt.+miesiąc

Informacje szczegółowe

Opis produktu

Informacje szczegółowe

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE,ROHS,ISO

Prąd / faza:

0,7A

Nazwa produktu:

silnik krokowy z przekładnią

Długość silnika:

40mm

Dostosowane:

Silnik można zaprojektować i wyprodukować na zamówienie.

Szczegóły pakowania:

Karton: 36x29x14cm

Podkreślić:

0.7A NEMA 17 Sprzęgłowy silnik stopniowy

8.4V NEMA 17 Zmiany biegów silnik stopniowy

8.4V 0

Opis produktu

NEMA17 stopniowy silnik reduktor biegów 8.4V 0.7A 0.5KG 2-fazowy silnik stopniowy do sprzętu medycznego, maszyn drukarskich

Hybrydowy silnik krokany 42 mm oferuje silny moment obrotowy w różnych rozmiarach.

Stosowanie z sterownikiem mikrostepingowym w celu zmniejszenia drgań i osiągnięcia wyższej rozdzielczości stopnia.

Wybierz wersję podstawową lub poproś o własną konfigurację.

Charakterystyka:

Dostępne wersje dwubiegunowe lub jednobiegunowe
Konstrukcja hybrydowego krokówki
Dostępne w wersji jedno- lub podwójnie wału
Zgoda CE i RoHS
Dostosowanie na żądanie

Wymiary

Specyfikacje silnika

Ślubny anioł.	10,8 °
Rozmiar ramy	42 mm
Liczba faz	Faza 2
Prąd nominalny	0.7 Ampere
Moment utrzymania	400mN.m
Odporność	12om
Indukcyjność	20mH
Inercja wirnika	57 g-cm2
Masa silnika	00,5 kg
Wskaźnik redukcji przekładni	5.18:1
Połączenie	Bipolarne

Specyfikacje operacyjne

Silnik

kąt kroku: 1,8°

Maksymalna temperatura: maksymalnie 80°C

Temperatura otoczenia: -20 °C do 50 °C

Temperatura przechowywania: -20 °C do 100 °C

Zakres wilgotności powietrza (%): 85% lub mniej, nie kondensujące

Izolacja drutu magnetycznego: klasa B 130°C

Oporność izolacyjna: 100 M Ohm przy 500 VDC

Siła dielektryczna: 500 VDC przez 1 min.

Skrzynka biegów

Materiał obudowy:Metal
łożyska przy wyjściu: łożyska kulkowe
Maks.Obciążenie promieniowe ((12 mm od kołnierza): ≤ 80N
Maks.Obciążenie osiowe wału: ≤ 30N
Wykrycie promieniowe wału (w pobliżu paska): ≤ 0,06 mm
Odtwarzanie osi wału: ≤ 0,3 mm
Odpowiedź w miejscu bez ładunku:10,5°

Krzywy momentu obrotowego

Podmodele

Długość silnika	Długość skrzynki biegów	Raio	Efektywność
34 mm 40 mm 48 mm 60 mm	27.2 mm	3.71	90%
		5.18
	35 mm	13.76	80%
		19.2
		26.8
	420,7 mm	51	70%
		71
		99.5
		139

Pobierz

Jeśli nasz standardowy silnik nie spełni Twoich potrzeb,

Możemy dostosować silnik do Twoich potrzeb.

Zawartość spersonalizowana obejmuje, między innymi, specjalne wały, parametry uzwojenia, wymiary instalacji, przewody ołowiowe o specjalnych wymaganiach, złącza itp.

Opcje:
Koder, hamulca, skrzynia biegów, wał.

8.4V 0,7A NEMA 17 Sprzęgłowy silnik stopniowy do sprzętu medycznego 1

Proszę kliknąć "Zdobądź cytat." przycisk poniżej, aby powiedzieć nam o swoich wymaganiach.
