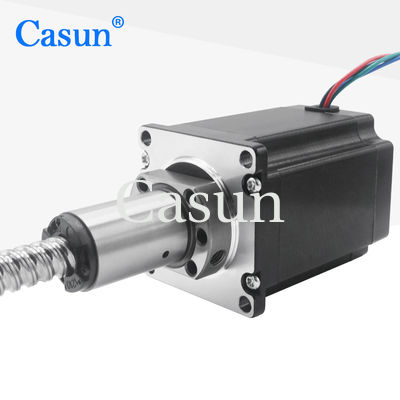

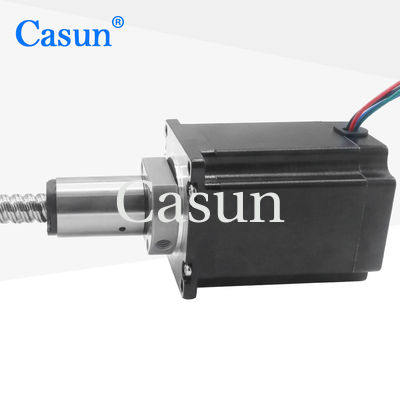

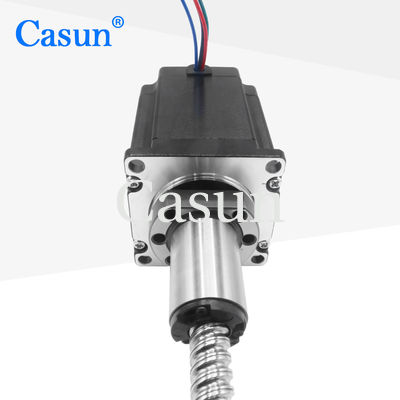

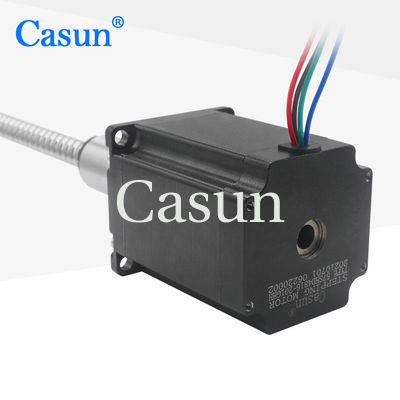

2000mNm 4A NEMA 23 kulkowy śrubokręt, hybrydowy silnik stopniowy, aktuator liniowy 76mm 24mm

2000mNm 4A NEMA 23 kulkowy śrubokręt, hybrydowy silnik stopniowy, aktuator liniowy 76mm 24mm

Nazwa marki:	Casun
Numer modelu:	57SHD4816-201GHH
MOQ:	1 szt
Cena:	$100-$102
Warunki płatności:	D/A, T/T, L/C, D/P
Możliwość zaopatrzenia:	40000+szt.+miesiąc

Informacje szczegółowe

Opis produktu

Informacje szczegółowe

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE,ROHS,ISO

Kolor:

Czarny

Aktualny:

Trzymanie momentu obrotowego:

2000mNm

Dostosowane:

Silnik można zaprojektować i wyprodukować na zamówienie.

Dostosowane:

Silnik można zaprojektować i wyprodukować na zamówienie.

Szczegóły pakowania:

Karton: 38x29x14m

Podkreślić:

4A NEMA 23 Śruby kulkowe

2000mNm NEMA 23

76 mm 24 mm kulkowy śrubokrętny silnik krokówkowy

Opis produktu

Nema 23 Zewnętrzny kulkowy śrubokręt Liniowy Motor Krokowy 2000mNm 4,0A 76mm 24mm Prężnica Długość prowadzenia 201mm Do 3D

Hybrydowy silnik krokany 42 mm oferuje silny moment obrotowy w różnych rozmiarach.

Stosowanie z sterownikiem mikrostepingowym w celu zmniejszenia drgań i osiągnięcia wyższej rozdzielczości stopnia.

Wybierz wersję podstawową lub poproś o własną konfigurację.

Charakterystyka:

Dostępne wersje dwubiegunowe lub jednobiegunowe
Konstrukcja hybrydowego krokówki
Dostępne w wersji jedno- lub podwójnie wału
Zgoda CE i RoHS
Dostosowanie na żądanie

Wymiary

Specyfikacje silnika

Ślubny anioł.	10,8 °
Rozmiar ramy	42 mm
Liczba faz	Faza 2
Prąd nominalny	3A
Moment utrzymania	2000 mN.m
Odporność	0.95 ohm
Indukcyjność	30,6 mH
Inercja wirnika	460g-cm2
Masa silnika	10,4 kg
Śruby ołowiowe	SPS01210-2.8
Połączenie	Bipolarne

Specyfikacje operacyjne

kąt kroku: 1,8°

Maksymalna temperatura: maksymalnie 80°C

Temperatura otoczenia: -20 °C do 50 °C

Temperatura przechowywania: -20 °C do 100 °C

Zakres wilgotności powietrza (%): 85% lub mniej, nie kondensujące

Izolacja drutu magnetycznego: klasa B 130°C

Oporność izolacyjna: 100 M Ohm przy 500 VDC

Siła dielektryczna: 500 VDC przez 1 min.

Radiał wiązki:0.02 Maks. (450 g obciążenia)

Aksyjne odtwarzanie wału:0.08 Maks. (450 g obciążenia)

Maksymalna siła promieniowa:28N (20 mm od kołnierza)

Maksymalna siła osiowa):10N

Krzywy momentu obrotowego

Podmodele

Model	Moment utrzymania	Kąt kroku	Długość silnika	Rodzaj wału	Prąd nominalny
42SHD4950	0.13N.m.	10,8°	20 mm	D wał 20 mm	1.0A
42SHD4003	0.26N.m.	10,8°	34 mm	D wał 20 mm	0.4A
42SHD0261	00,45 N.m.	10,8°	40 mm	D wał 20 mm	1.68A
42SHD4425	0.59N.m.	10,8°	48 mm	D Wał 24 mm	2.0A
42SHD4813	00,8 N.m.	10,8°	60 mm	D Wał 24 mm	2.1A

Długość ciała	Średnica śruby	Głupota	Długość śruby
20 mm 34 mm 40 mm 48 mm 60 mm	5	2	20-1000 mm
		8
	6.35	1.27
		3.175
		6.35
	6.5	3
		6.35
	8	1
		2
		4
		8
		12

Pobierz

Jeśli nasz standardowy silnik nie spełni Twoich potrzeb,

Możemy dostosować silnik do Twoich potrzeb.

Zawartość spersonalizowana obejmuje, między innymi, specjalne wały, parametry uzwojenia, wymiary instalacji, przewody ołowiowe o specjalnych wymaganiach, złącza itp.

Opcje:
Koder, hamulca, skrzynia biegów, wał.

2000mNm 4A NEMA 23 kulkowy śrubokręt, hybrydowy silnik stopniowy, aktuator liniowy 76mm 24mm 1

Proszę kliknąć "Zdobądź cytat." przycisk poniżej, aby powiedzieć nam o swoich wymaganiach.
