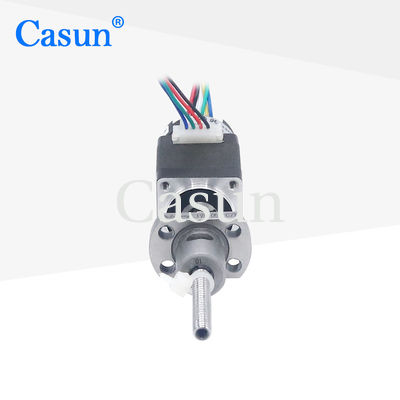

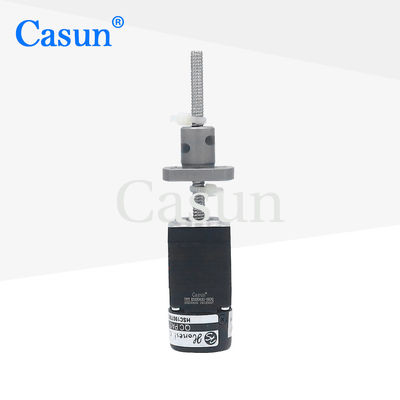

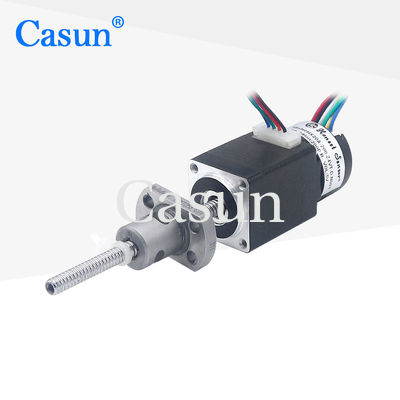

14mN.M Nema8 silnik stopniowy z śrubą kulkową L200/250/300MM

14mN.M Nema8 silnik stopniowy z śrubą kulkową L200/250/300MM

Nazwa marki:	Casun
Numer modelu:	B20SHD4351-56GPQ
MOQ:	1 szt
Cena:	$24.94-$35
Warunki płatności:	D/A, T/T, L/C, D/P
Możliwość zaopatrzenia:	40000+szt.+miesiąc

Informacje szczegółowe

Opis produktu

Informacje szczegółowe

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE,ROHS,ISO

Kolor:

Czarny

Aktualny:

0,5A

Trzymanie momentu obrotowego:

14mNm

Dostosowane:

Silnik można zaprojektować i wyprodukować na zamówienie.

Dostosowane:

Silnik można zaprojektować i wyprodukować na zamówienie.

Szczegóły pakowania:

Karton: 38x29x14m

Możliwość Supply:

40000+szt.+miesiąc

Podkreślić:

14mN.M Nema8 silnik stopniowy

Nema8 silnik stopniowy z śrubą kulkową

14mN.M Nema8 śrubka kulkowa

Opis produktu

Silnik krokowy Nema8 14mN.m ze śrubą kulową L200/250/300MM

Silnik krokowy Nema8 14mN.m 0.5mp ze śrubą kulową L200/250/300MM do instrumentów rysunkowych. Seria silników krokowych hybrydowych 42mm oferuje potężny moment trzymający w różnych rozmiarach. Używaj ze sterownikiem mikrokrokowym, aby zmniejszyć wibracje i osiągnąć wyższą rozdzielczość kroku. Wybierz wersję podstawową lub zamów własną, spersonalizowaną konfigurację.

Kluczowe cechy

Dostępne wersje bipolarne lub unipolarne

Konstrukcja silnika krokowego hybrydowego

Dostępne w wersjach z jednym lub podwójnym wałem

Certyfikaty CE i RoHS

Personalizacja na życzenie

Wymiary

Specyfikacje silnika

Specyfikacja	Wartość
Kąt kroku	1.8°
Rozmiar ramy	20mm
Liczba faz	2 fazy
Prąd znamionowy	0.5A
Moment trzymający	14mN.m
Rezystancja	5.5ohm
Indukcyjność	1.5mH
Moment bezwładności wirnika	2g-cm²
Waga silnika	0.08kg
Śruba pociągowa	SF0401
Połączenie	Bipolarne

Specyfikacje operacyjne

Kąt kroku	1.8°
Maksymalna temperatura	80°C maksymalnie
Temperatura otoczenia	-20°C do 50°C
Temperatura przechowywania	-20°C do 100°C
Zakres wilgotności	85% lub mniej, bez kondensacji
Izolacja drutu magnetycznego	Klasa B 130 stopni C
Rezystancja izolacji	100M Ohm przy 500 VDC
Wytrzymałość dielektryczna	500 VDC przez 1 min
Luzy promieniowe wału	0.02Max. (obciążenie 450g)
Luzy osiowe wału	0.08Max. (obciążenie 450g)
Maks. siła promieniowa	28N (20mm od kołnierza)
Maks. siła osiowa	10N

Dostępne modele

Model	Moment trzymający	Kąt kroku	Długość silnika	Typ wału	Prąd znamionowy
42SHD4950	0.13N.m	1.8°	20mm	Wał typu D - 20mm	1.0A
42SHD4003	0.26N.m	1.8°	34mm	Wał typu D - 20mm	0.4A
42SHD0261	0.45N.m	1.8°	40mm	Wał typu D - 20mm	1.68A
42SHD4425	0.59N.m	1.8°	48mm	Wał typu D - 24mm	2.0A
42SHD4813	0.8N.m	1.8°	60mm	Wał typu D - 24mm	2.1A

Niestandardowe rozwiązania silnikowe

Jeśli nasze standardowe silniki nie spełniają Twoich potrzeb, możemy dostosować silnik do Twoich wymagań. Dostosowanie obejmuje między innymi specjalne wały, parametry uzwojenia, wymiary montażowe, przewody zasilające o specjalnych wymaganiach, złącza itp.

Dostępne opcje

Enkoder

Hamulec

Przekładnia

Wał

Gotowi do omówienia Twoich konkretnych wymagań?

Uzyskaj wycenę
