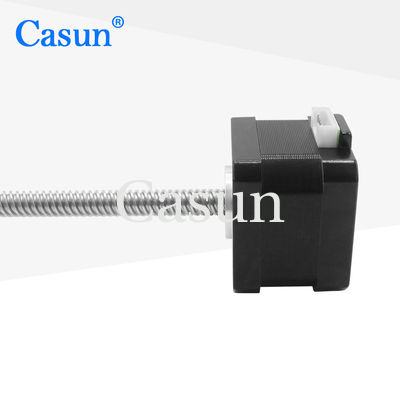

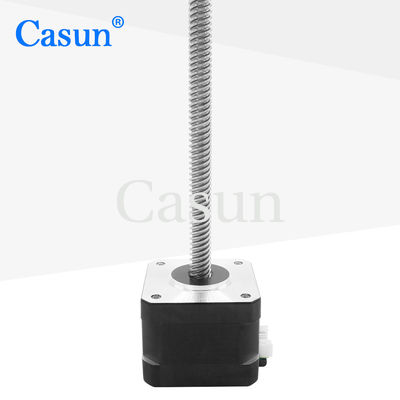

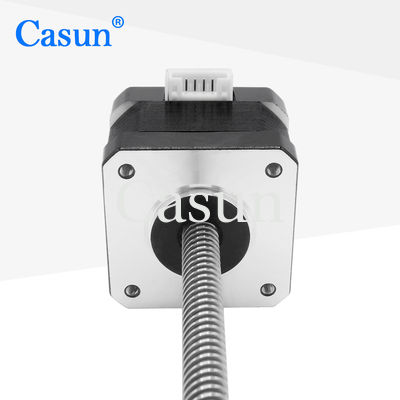

Tr8*8 280mN.M NEMA 17 Stepper Motor z ołowianym śrubą 0.2kg Ball Screw Stepper Motor

Tr8*8 280mN.M NEMA 17 Stepper Motor z ołowianym śrubą 0.2kg Ball Screw Stepper Motor

Nazwa marki:	Casun
Numer modelu:	42SHD0003-200NKH
MOQ:	1 szt
Warunki płatności:	D/A, T/T, L/C, D/P
Możliwość zaopatrzenia:	40000+szt.+miesiąc

Informacje szczegółowe

Opis produktu

Informacje szczegółowe

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE,ROHS,ISO

Kolor:

Czarny

Aktualny:

0,4A

Trzymanie momentu obrotowego:

280mNm

Dostosowane:

Silnik można zaprojektować i wyprodukować na zamówienie.

Dostosowane:

Silnik można zaprojektować i wyprodukować na zamówienie.

Szczegóły pakowania:

Karton: 38x29x14m

Możliwość Supply:

40000+szt.+miesiąc

Podkreślić:

Tr8*8 NEMA 17 Silnik stopniowy

280mN.M NEMA 17 silnik stopniowy

0.2kg kulkowy śrubokrętowy silnik stopniowy

Opis produktu

Silnik krokowy NEMA 17 Tr8×8 280mN.M z śrubą pociągową 0,2 kg

Silnik krokowy NEMA17 z śrubą pociągową, moment trzymający 280mN.m, 0,2 kg, tr8×8 do zastosowań CNC. Seria silników krokowych hybrydowych 42 mm oferuje potężny moment trzymający w różnych rozmiarach. Używaj ze sterownikiem mikrokrokowym, aby zmniejszyć wibracje i osiągnąć wyższą rozdzielczość kroku. Wybierz wersję podstawową lub poproś o własną, niestandardową konfigurację.

Kluczowe cechy

Dostępne wersje bipolarne lub unipolarne
Konstrukcja hybrydowa silnika krokowego
Dostępne w wersjach z jednym lub podwójnym wałem
Certyfikaty CE i RoHS
Dostosowania na życzenie

Wymiary

Specyfikacje silnika

Kąt kroku	1,8°
Rozmiar ramy	42 mm
Liczba faz	2 fazy
Prąd znamionowy	0,4 A
Moment trzymający	280 mN.m
Rezystancja	30 omów
Indukcyjność	37 mH
Moment bezwładności wirnika	38 g-cm²
Waga silnika	0,2 kg
Śruba pociągowa	Tr8×8
Połączenie	Bipolarne

Specyfikacje operacyjne

Kąt kroku	1,8°
Maksymalna temperatura	Maksymalnie 80°C
Temperatura otoczenia	-20°C do 50°C
Temperatura przechowywania	-20°C do 100°C
Zakres wilgotności	85% lub mniej, bez kondensacji
Izolacja uzwojenia wirnika	Klasa B 130°C
Rezystancja izolacji	100 M omów przy 500 VDC
Wytrzymałość dielektryczna	500 VDC przez 1 min
Luzy promieniowe wału	0,02 Maks. (obciążenie 450g)
Luzy osiowe wału	0,08 Maks. (obciążenie 450g)
Maks. siła promieniowa	28 N (20 mm od kołnierza)
Maks. siła osiowa	10 N

Dostępne modele

Model	Moment trzymający	Kąt kroku	Długość silnika	Typ wału	Prąd znamionowy
42SHD4950	0,13 N.m	1,8°	20 mm	Wał typu D - 20 mm	1,0 A
42SHD4003	0,26 N.m	1,8°	34 mm	Wał typu D - 20 mm	0,4 A
42SHD0261	0,45 N.m	1,8°	40 mm	Wał typu D - 20 mm	1,68 A
42SHD4425	0,59 N.m	1,8°	48 mm	Wał typu D - 24 mm	2,0 A
42SHD4813	0,8 N.m	1,8°	60 mm	Wał typu D - 24 mm	2,1 A

Długość korpusu	Średnica śruby	Skok	Długość śruby
20 mm	5	2	20-1000 mm
34 mm	8	1,27	3,175
40 mm	6,35	6,35	6,5
48 mm	3	8	1
60 mm	6,35	12	4

Niestandardowe rozwiązania silników

Jeśli nasze standardowe silniki nie spełniają Twoich potrzeb, możemy dostosować silnik do Twoich wymagań. Dostosowanie obejmuje między innymi specjalne wały, parametry uzwojenia, wymiary montażowe, przewody zasilające o specjalnych wymaganiach, złącza i inne.

Dostępne opcje

Enkoder

Hamulec

Przekładnia

Wał

Kliknij poniższy przycisk, aby podać nam swoje wymagania i otrzymać spersonalizowaną wycenę.

Uzyskaj wycenę
