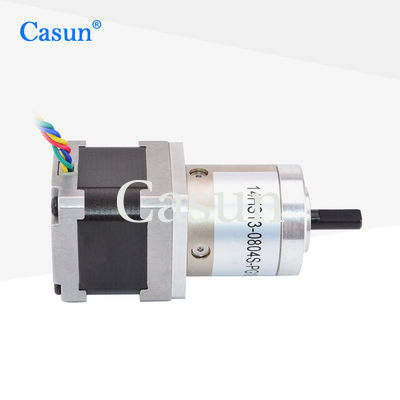

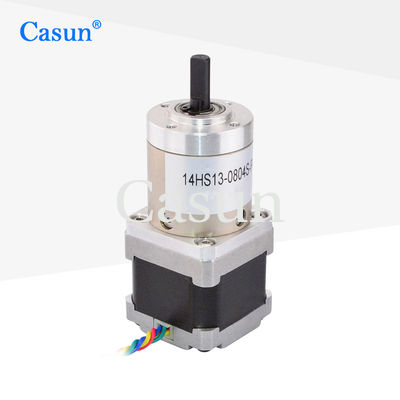

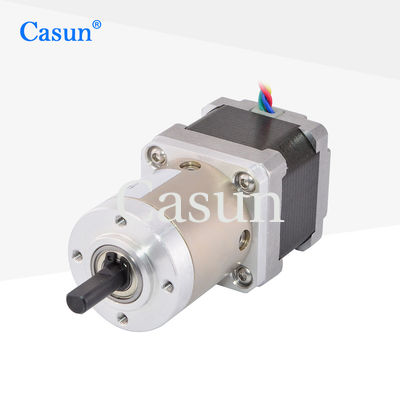

6.8V 1A NEMA 14 Sprzęgłowy silnik krokówkowy 180mN.M Planetary Gear Reducer Motor

6.8V 1A NEMA 14 Sprzęgłowy silnik krokówkowy 180mN.M Planetary Gear Reducer Motor

Nazwa marki:	Casun
Numer modelu:	P35SHD4118-19G
MOQ:	1 szt
Cena:	$18.9-$24
Warunki płatności:	D/A, T/T, L/C, D/P
Możliwość zaopatrzenia:	40000+szt.+miesiąc

Informacje szczegółowe

Opis produktu

Informacje szczegółowe

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE,ROHS,ISO

Kąt krokowy:

1,8 stopnia

Faza:

Napięcie znamionowe:

6,8 V

Prąd prąd:

Trzymanie momentu obrotowego:

180mNm

Moment hamujący:

15mNm

Stosunek:

19,2:1

Dostosowane:

Silnik można zaprojektować i wyprodukować na zamówienie.

Szczegóły pakowania:

Karton: 38x29x18cm

Możliwość Supply:

40000+szt.+miesiąc

Podkreślić:

6.8V 1A NEMA 14

1A NEMA 14 Sprzęgłowy silnik stopniowy

180 mN.M. Planetary Gear Reducer Motor

Opis produktu

6.8V 1A NEMA 14 Sprzęgłowy silnik krokówkowy 180mN.M Planetary Gear Reducer Motor

NEMA 14 1A z napędem 6.8V i momentem obrotowym 180 mN.m wyposażony jest w wysokowydajny reduktor skrzynki biegów planetarnych o stosunku redukcji biegów 19:1.Ten 14HS13-0804S-PG19 NEMA 14 silnik krokowy oferuje silny moment obrotowy w kompaktowej 42mm hybrydowej konstrukcji silnika krokowego.

Użyj z sterownikiem mikrostepingowym w celu zmniejszenia drgań i osiągnięcia wyższej rozdzielczości kroku.

Kluczowe cechy

Dostępne wersje dwubiegunowe lub jednobiegunowe
Konstrukcja hybrydowego krokówki
Dostępne w wersji jedno- lub podwójnie wału
Zgoda CE i RoHS
Dostępne na żądanie

Wymiary

Specyfikacje silnika

Kąt kroku	10,8°
Wielkość ramki	35 mm
Liczba faz	Faza 2
Prąd nominalny	1.0 A
Moment utrzymania	180 mNm
Odporność	60,8 ohm
Indukcyjność	10 mH
Inercja wirnika	180 g-cm2
Waga silnika	00,4 kg
Wskaźnik redukcji przekładni	19.2:1
Połączenie	Bipolarne

Specyfikacje operacyjne

Silnik

Kąt kroku	10,8°
Maksymalna temperatura	Maksymalnie 80°C
Temperatura otoczenia	-20 do 50°C
Temperatura przechowywania	-20°C do 100°C
Zakres wilgotności	Nie więcej niż 85%, nie kondensujące
Izolacja drutów magnetycznych	Klasa B 130°C
Odporność na izolację	100M Ohm przy 500 VDC
Siła dielektryczna	500 VDC przez 1 minutę

Skrzynka biegów

Materiały mieszkaniowe	Metal
łożyska przy wyjściu	Łożyska kulkowe
Maksymalne obciążenie promieniowe (12 mm od bramy)	≤ 80N
Maksymalne obciążenie osiowe wału	≤ 30N
Radiała rozgrywki wału (w pobliżu płaszczyzny)	≤ 0,06 m
Aksyjne odtwarzanie wału	≤ 0,3 mm
Odpowiedź w stanie braku obciążenia	≤1,5°

Podmodele

Długość silnika	Długość skrzynki biegów	Wskaźnik	Efektywność
26 mm
34 mm
40 mm	29.1 mm	3.71	90%
	360,8 mm	13.76	80%
	440,6 mm	51	70%
		71
		99.5
		139

Dostępne opcje

Koder

Zatrzymaj

Skrzynia biegów

Włócznik

Dostępne dostosowanie:Jeśli nasz standardowy silnik nie może spełnić Twoich potrzeb, możemy dostosować silnik zgodnie z Twoimi wymaganiami.wymiary instalacji, przewody ołowiowe o specjalnych wymaganiach, złącza itp.

Zdobądź cytat.
