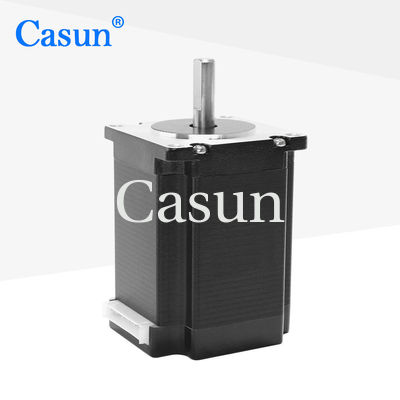

57SHD0805 1,8 stopnia NEMA 23 Stepper Motor Hybrid 76mm Body Micro Stepping Motor

57SHD0805 1,8 stopnia NEMA 23 Stepper Motor Hybrid 76mm Body Micro Stepping Motor

Nazwa marki:	Casun
Numer modelu:	57SHD0805-26BH
MOQ:	1 szt
Cena:	$3.14-$5
Warunki płatności:	D/A, T/T, L/C, D/P
Możliwość zaopatrzenia:	40000+szt.+miesiąc

Informacje szczegółowe

Opis produktu

Informacje szczegółowe

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE,ROHS,ISO

Krok anioła:

1,8°

Trzymanie momentu obrotowego:

1750mNm

Aktualny:

0,8A

Długość silnika:

76 mm

Wał:

Płaski wał frezujący o długości 26 mm

Dostosowane:

Silnik można zaprojektować i wyprodukować na zamówienie.

Szczegóły pakowania:

Karton: 36x29x14cm

Możliwość Supply:

40000+szt.+miesiąc

Podkreślić:

1.8 stopień Nema 23 silnik stopniowy

57SHD0805 NEMA 23 Silnik stopniowy

Hybrydowy silnik stopniowy NEMA 23

Opis produktu

57SHD0805 1.8-stopniowy silnik krokowy NEMA 23 Hybrydowy silnik krokowy z korpusem 76 mm

Wysokiej jakości hybrydowy silnik krokowy NEMA 23 76 mm z korpusem 1.8 stopnia dla Arduino

Seria hybrydowych silników krokowych 57 mm oferuje duży moment trzymający w różnych rozmiarach. Używaj ze sterownikiem mikrokrokowym, aby zmniejszyć wibracje i osiągnąć wyższą rozdzielczość kroków. Wybierz wersję podstawową lub zamów własną, spersonalizowaną konfigurację.

Kluczowe cechy

Wysoki moment obrotowy i wysoka precyzja
Dla sprzętu przemysłu zaawansowanych technologii i przemysłu elektronicznego
Nasi inżynierowie skontaktują się z Państwem w ciągu 48 godzin, aby zaproponować najlepsze rozwiązanie
Założona w Chinach 12 lat temu, obsłużyliśmy ponad 800 klientów

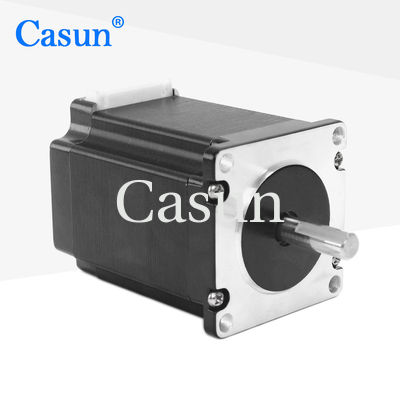

Wygląd

Wymiary

Specyfikacje silnika

Kąt kroku	1.8°
Rozmiar ramy	57 mm
Liczba faz	2 fazy
Prąd znamionowy	2.5 A
Moment trzymający	1750 mN.m
Rezystancja	2.4 om
Indukcyjność	9.0 mH
Moment bezwładności wirnika	460 g-cm²
Waga silnika	1 kg
Liczba przewodów	4
Połączenie	Bipolarne

Specyfikacje operacyjne

Kąt kroku: 1.8°
Maksymalna temperatura: 80°C maksymalnie
Temperatura otoczenia: od -20°C do 50°C
Temperatura przechowywania: od -20°C do 100°C
Zakres wilgotności: 85% lub mniej, bez kondensacji
Izolacja drutu magnetycznego: Klasa B 130°C
Rezystancja izolacji: 100M Ohm przy 500 VDC
Wytrzymałość dielektryczna: 500 VDC przez 1 min

Krzywe momentu obrotowego

Szczegółowe dane krzywych momentu obrotowego dostępne na życzenie.

Dostępne modele

Model	Moment trzymający	Kąt kroku	Długość	Typ wału	Prąd znamionowy
57SHD4013-21B	0.6N.m	1.8°	41mm	Wał typu D - 21mm	1.0A
57SHD4415-21B	1.1N.m	1.8°	54mm	Wał typu D - 21mm	3.0A
57SHD4816-21B	2.0N.m	1.8°	76mm	Wał typu D - 21mm	3.0A
57SHD4913-21B	2.5N.m	1.8°	83mm	Wał typu D - 21mm	3.0A
57SHD4934-20B	3.0N.m	1.8°	100mm	Wał typu D - 20mm	3.0A

Opcje personalizacji

Jeśli nasz standardowy silnik nie spełnia Państwa potrzeb, możemy dostosować silnik do Państwa wymagań.

Dostosowanie obejmuje między innymi specjalne wały, parametry uzwojenia, wymiary montażowe, przewody z specjalnymi wymaganiami, złącza itp.

Dostępne opcje

Enkoder

Hamulec

Przekładnia

Wał

Proszę kliknąć poniższy przycisk "Uzyskaj wycenę", aby podać nam swoje wymagania.
