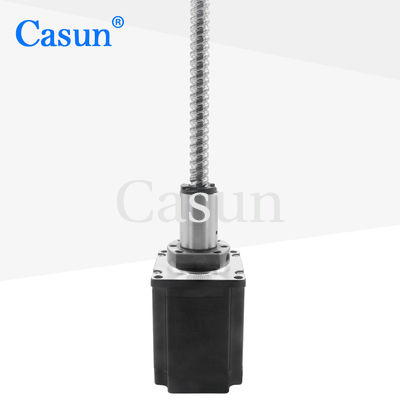

3A Nema 23 2,85 V kulkowy śrubokręt, hybrydowy silnik kroków, aktywator liniowy 575776 mm

3A Nema 23 2,85 V kulkowy śrubokręt, hybrydowy silnik kroków, aktywator liniowy 575776 mm

Nazwa marki:	Casun
Numer modelu:	57SHD4816-201GHH
MOQ:	1 szt
Cena:	$100-$102
Warunki płatności:	D/A, T/T, L/C, D/P
Możliwość zaopatrzenia:	40000+szt.+miesiąc

Informacje szczegółowe

Opis produktu

Informacje szczegółowe

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE,ROHS,ISO

Kolor:

Czarny

Trzymanie momentu obrotowego:

2000mNm

Kąt krokowy:

1,8 stopnia

Faza:

Napięcie znamionowe:

2,85 V

Prąd prąd:

Moment hamujący:

70mNm

Dostosowane:

Silnik można zaprojektować i wyprodukować na zamówienie.

Szczegóły pakowania:

Karton: 38x29x14m

Możliwość Supply:

40000+szt.+miesiąc

Podkreślić:

2.85V kulkowy śrubokrętowy silnik stopniowy

Silnik krokowy ze śrubą kulową NEMA 23

Hybrydowy silnik stopniowy z śrubą kuli

Opis produktu

3A Nema 23 2.85V Silnik krokowy z kulowym śrubą Liniowy aktuator 57x57x76mm

Casun 3A Nema 23 2.85V Silnik krokowy z kulowym śrubą Liniowy aktuator 57x57x76mm. Nema 23 Zewnętrzny silnik krokowy liniowy z kulowym śrubą 2000mNm 4.0A 76mm Średnica 24mm Długość śruby pociągowej 201mm dla 3D. Seria silników krokowych hybrydowych 42mm oferuje potężny moment trzymający w różnych rozmiarach. Używaj ze sterownikiem mikrokrokowym, aby zmniejszyć wibracje i osiągnąć wyższą rozdzielczość kroku. Wybierz wersję podstawową lub zamów własną, spersonalizowaną konfigurację.

Kluczowe cechy

Dostępne wersje bipolarne lub unipolarne
Hybrydowa konstrukcja silnika krokowego
Dostępne w wersjach z jednym lub podwójnym wałem
Certyfikat CE i RoHS
Dostosowania na życzenie

Wymiary

Specyfikacje silnika

Kąt kroku	1.8°
Rozmiar ramy	42 mm
Liczba faz	2 fazy
Prąd znamionowy	3A
Moment trzymający	2000 mN.m
Rezystancja	0.95 om
Indukcyjność	3.6 mH
Moment bezwładności wirnika	460 g·cm²
Waga silnika	1.4 kg
Śruba pociągowa	SPS01210-2.8
Połączenie	Bipolarne

Specyfikacje operacyjne

Kąt kroku: 1.8°

Maksymalna temperatura: 80°C maksymalnie

Temperatura otoczenia: od -20°C do 50°C

Temperatura przechowywania: od -20°C do 100°C

Zakres wilgotności: 85% lub mniej, bez kondensacji

Izolacja drutu magnetycznego: Klasa B 130°C

Rezystancja izolacji: 100M om przy 500 VDC

Wytrzymałość dielektryczna: 500 VDC przez 1 min

Luzy promieniowe wału: 0.02 Max. (obciążenie 450g)

Luzy osiowe wału: 0.08 Max. (obciążenie 450g)

Maks. siła promieniowa: 28N (20mm od kołnierza)

Maks. siła osiowa: 10N

Krzywe momentu obrotowego

Dostępne modele

Model	Moment trzymający	Kąt kroku	Długość silnika	Typ wału	Prąd znamionowy
42SHD4950	0.13 N.m	1.8°	20 mm	Wał D-20mm	1.0 A
42SHD4003	0.26 N.m	1.8°	34 mm	Wał D-20mm	0.4 A
42SHD0261	0.45 N.m	1.8°	40 mm	Wał D-20mm	1.68 A
42SHD4425	0.59 N.m	1.8°	48 mm	Wał D-24mm	2.0 A
42SHD4813	0.8 N.m	1.8°	60 mm	Wał D-24mm	2.1 A

Opcje dostosowania

Jeśli nasz standardowy silnik nie spełnia Twoich potrzeb, możemy dostosować silnik zgodnie z Twoimi wymaganiami. Dostosowywane treści obejmują między innymi specjalne wały, parametry uzwojenia, wymiary montażowe, przewody zasilające o specjalnych wymaganiach, złącza itp.

Dostępne opcje:
