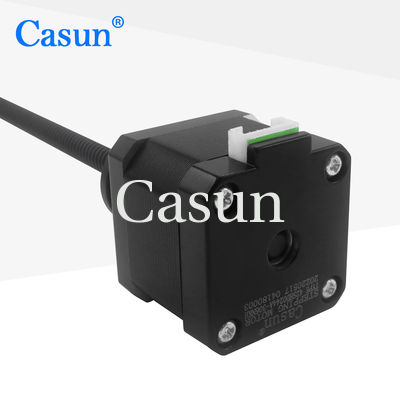

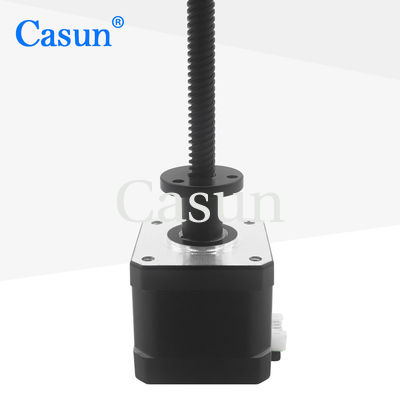

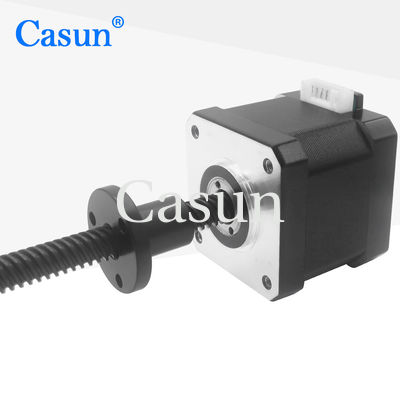

NEMA 17 Liniowy motor stopniowy pręt prętowy Pręt mikroaktywujący wiodąca śrubka Tr8 Zewnętrzna liniowa

NEMA 17 Liniowy motor stopniowy pręt prętowy Pręt mikroaktywujący wiodąca śrubka Tr8 Zewnętrzna liniowa

Nazwa marki:	Casun
Numer modelu:	42SHD0244A-306NLH
MOQ:	1 szt
Cena:	$12-$12.8
Warunki płatności:	D/A, T/T, L/C, D/P
Możliwość zaopatrzenia:	40000+szt.+miesiąc

Informacje szczegółowe

Opis produktu

Informacje szczegółowe

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE,ROHS,ISO

Ciało:

40mm

Aktualny:

2AMP

Trzymanie momentu obrotowego:

450mNm

Ołów:

Tr8*8

Dostosowane:

Silnik można zaprojektować i wyprodukować na zamówienie.

Dostosowane:

Silnik można zaprojektować i wyprodukować na zamówienie.

Szczegóły pakowania:

Karton: 38x29x14m

Możliwość Supply:

40000+szt.+miesiąc

Podkreślić:

NEMA 17 Silnik stopniowy liniowy

Silnik stopniowy z ołowiową śrubą

Opis produktu

Liniowy silnik krokowy NEMA 17 z gwintowanym prętem, mikro aktuator, śruba pociągowa zewnętrzna Tr8

W porównaniu do innych typów silników krokowych, silniki krokowe ze śrubą napędzaną zewnętrznie mogą mieć wyższą sprawność mechaniczną. Nadaje się do drukarek, maszyn grawerujących, drukarek 3D i robotów.

Kluczowe cechy

Dostępne wersje bipolarne lub unipolarne
Każdy model naszego silnika krokowego nadaje się do różnorodnych zastosowań
Dostępne w wersjach z jednym lub podwójnym wałem
Działając w Chinach od 12 lat, obsłużyliśmy ponad 800 klientów
Profesjonalne badania i rozwój, produkcja

Wymiary

Specyfikacje silnika

Specyfikacja	Wartość
Kąt kroku	1.8°
Rozmiar ramy	42 mm
Liczba faz	2 fazy
Prąd znamionowy	2 A
Moment trzymający	450 mN.m
Rezystancja	1.1 om
Indukcyjność	2.6 mH
Inercja wirnika	57g-cm²
Waga silnika	0.3 kg

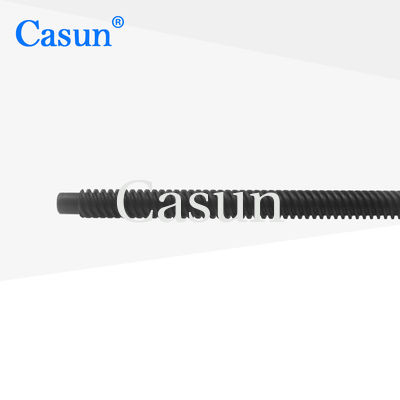

Śruba pociągowa	Tr8X4
Połączenie	Bipolarne

Specyfikacje operacyjne

Kąt kroku: 1.8°

Maksymalna temperatura: 80°C maksymalnie

Temperatura otoczenia: -20°C do 50°C

Temperatura przechowywania: -20°C do 100°C

Zakres wilgotności: 85% lub mniej, bez kondensacji

Izolacja drutu magnetycznego: Klasa B 130°C

Rezystancja izolacji: 100M om przy 500 VDC

Wytrzymałość dielektryczna: 500 VDC przez 1 min

Luzy promieniowe wału: 0.02 maks. (obciążenie 450g)

Luzy osiowe wału: 0.08 maks. (obciążenie 450g)

Maks. siła promieniowa: 28N (20mm od kołnierza)

Maks. siła osiowa: 10N

Dostępne modele

Model	Moment trzymający	Kąt kroku	Długość silnika	Typ wału	Prąd znamionowy
42SHD4950	0.13N.m	1.8°	20mm	Wał D-20mm	1.0A
42SHD4003	0.26N.m	1.8°	34mm	Wał D-20mm	0.4A
42SHD0261	0.45N.m	1.8°	40mm	Wał D-20mm	1.68A
42SHD4425	0.59N.m	1.8°	48mm	Wał D-24mm	2.0A
42SHD4813	0.8N.m	1.8°	60mm	Wał D-24mm	2.1A

Długość korpusu	Średnica śruby	Skok	Długość śruby
20 mm	5	2	20-1000 mm
34 mm	8	1.27	3.175
40 mm	6.35	6.35	6.5
48 mm	3	8	1
60 mm	6.35	8	12

Opcje dostosowywania

Jeśli nasz standardowy silnik nie spełnia Twoich potrzeb, możemy dostosować silnik do Twoich wymagań. Dostosowana zawartość obejmuje między innymi specjalne wały, parametry uzwojenia, wymiary montażowe, przewody o specjalnych wymaganiach, złącza itp.

Dostępne opcje

Enkoder

Hamulec

Przekładnia

Wał

Kliknij poniższy przycisk "Uzyskaj wycenę", aby podać nam swoje wymagania.
