5A NEMA 34 Zestaw silnika stopniowego z zamkniętą pętlą 4 Silnik 4 Kierowca 4 Zasilanie 1 Mach3

5A NEMA 34 Zestaw silnika stopniowego z zamkniętą pętlą 4 Silnik 4 Kierowca 4 Zasilanie 1 Mach3

Nazwa marki:	Casun
Numer modelu:	86HS12N+HB860H
MOQ:	1 szt
Cena:	$443-$450
Warunki płatności:	D/A, T/T, L/C, D/P
Możliwość zaopatrzenia:	40000+szt.+miesiąc

Informacje szczegółowe

Opis produktu

Informacje szczegółowe

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE,ROHS,ISO

Krok anioła:

1,2°

Trzymanie momentu obrotowego:

12Nm

Aktualny:

Długość silnika:

188 mm

Wał:

Długość 33mm

Dostosowane:

Silnik można zaprojektować i wyprodukować na zamówienie.

Szczegóły pakowania:

Karton: 36x29x14cm

Możliwość Supply:

40000+szt.+miesiąc

Podkreślić:

Nema 34 Silnik stopniowy o zamkniętej pętli

5A Silnik stopniowy z pętlą zamkniętą

Opis produktu

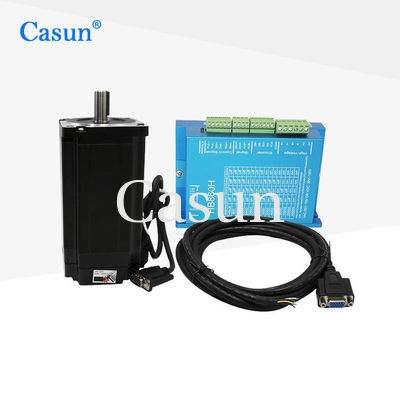

Zestaw silnika krokowego NEMA 34 z zamkniętą pętlą 5A - 4 silniki, 4 sterowniki, 4 zasilacze, 1 Mach3

Przegląd produktu

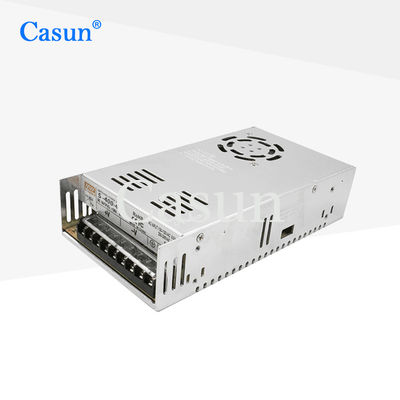

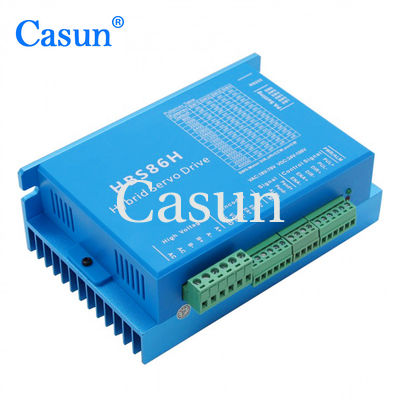

Zestaw silnika krokowego NEMA 34 z zamkniętą pętlą 5A 86×86×188mm zawierający 4 silniki, 4 sterowniki, 4 zasilacze i 1 kontroler Mach3.

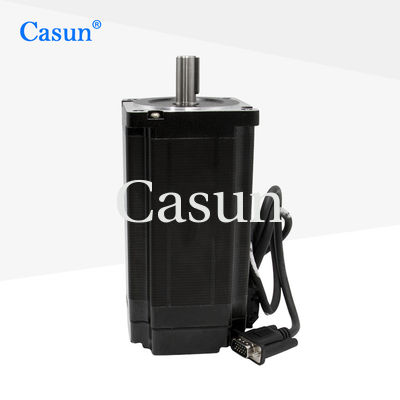

Silnik krokowy NEMA 34 z enkoderem magnetycznym (86×86×188mm, 5A) oferuje potężny moment trzymający w różnych rozmiarach. Używaj ze sterownikiem mikrokrokowym, aby zmniejszyć wibracje i osiągnąć wyższą rozdzielczość kroków. Dostępny w wersjach podstawowych lub niestandardowych konfiguracjach.

Wysoki moment obrotowy i wysoka precyzja
Idealny do sprzętu przemysłu zaawansowanych technologii i przemysłu elektronicznego
Dostępny w wersjach z pojedynczym lub podwójnym wałem
Założona w Chinach od 12 lat, obsłużono ponad 800 klientów
Profesjonalna produkcja badawczo-rozwojowa

Wygląd

Wymiary

Specyfikacje silnika

Kąt kroku	1,8°
Rozmiar ramy	86 mm
Liczba faz	2 fazy
Prąd znamionowy	5 A
Moment trzymający	12 N.m
Rezystancja	1,1 om
Indukcyjność	7,5 mH
Moment bezwładności wirnika	3600 g-cm²
Waga silnika	5,5 kg
Liczba przewodów	4
Połączenie	Bipolarne

Specyfikacje operacyjne

Kąt kroku: 1,8°

Maksymalna temperatura: 80°C maksymalnie

Temperatura otoczenia: -20°C do 50°C

Temperatura przechowywania: -20°C do 100°C

Zakres wilgotności: 85% lub mniej, bez kondensacji

Izolacja drutu magnetycznego: Klasa B 130°C

Rezystancja izolacji: 100M Ohm przy 500 VDC

Wytrzymałość dielektryczna: 500 VDC przez 1 min

Krzywe momentu obrotowego

Podmodele

Model	Moment trzymający	Prąd znamionowy	Rezystancja na fazę	Indukcyjność na fazę	Moment detent	Moment bezwładności wirnika	Przewód	Długość silnika
60SHD4201	650 mN.m	0,6 A	15 Ω	20 mH	50 mN.m	280 g.cm²	4	45 mm
60SHD4401	1500 mN.m	2,8 A	1 Ω	3,3 mH	70 mN.m	450 g.cm²	4	56 mm
60SHD4601	3200 mN.m	4,2 A	0,75 Ω	3,7 mH	120 mN.m	580 g.cm²	4	86 mm
60SHD6602	2500 mN.m	3 A	1,55 Ω	3,7 mH	120 mN.m	580 g.cm²	4

Opcje dostosowywania

Jeśli nasz standardowy silnik nie spełnia Twoich potrzeb, możemy dostosować silnik zgodnie z Twoimi wymaganiami.

Dostosowane treści obejmują między innymi specjalne wały, parametry uzwojenia, wymiary montażowe, przewody ze specjalnymi wymaganiami, złącza itp.

Enkoder

Hamulec

Przekładnia

Wał

Kliknij poniższy przycisk "Uzyskaj wycenę", aby podać nam swoje wymagania.
