NEMA 17 Hybrid Stepper Motor 42x42x48mm / 1.68A 4.2kg.Cm Bipolar Stepper do drukarki 3D

NEMA 17 Hybrid Stepper Motor 42x42x48mm / 1.68A 4.2kg.Cm Bipolar Stepper do drukarki 3D

Nazwa marki:	Casun
Numer modelu:	42SHD4438-24H
MOQ:	1 szt
Cena:	$3.14-$5
Warunki płatności:	D/A, T/T, L/C, D/P.
Możliwość zaopatrzenia:	40000+szt.+miesiąc

Informacje szczegółowe

Opis produktu

Informacje szczegółowe

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE,ROSH,ISO

Krok anioła:

1,8°

Trzymanie momentu obrotowego:

4,2 kg.cm

Aktualny:

1,68A

Długość silnika:

48 mm

Wał:

Okrągły wał o długości 24 mm

Dostosowane:

Silnik można zaprojektować i wyprodukować na zamówienie.

Szczegóły pakowania:

Karton: 36x29x14cm

Możliwość Supply:

40000+szt.+miesiąc

Podkreślić:

nema 17 hybrydowy silnik krokówkowy

Hybrydowy silnik stopniowy do drukarki 3D

1.68A Hybrydowy silnik krokany

Opis produktu

Silnik krokowy hybrydowy NEMA 17 42x42x48mm

Precyzyjny dwubiegunowy silnik krokowy 1,68A zapewniający moment trzymający 4,2 kg.cm do drukarek 3D, maszyn CNC i systemów automatyki.

Przegląd produktu

Seria silników krokowych hybrydowych 42 mm zapewnia duży moment trzymający przy kompaktowych wymiarach. W połączeniu ze sterownikami mikrokrokowymi redukuje wibracje i osiąga doskonałą rozdzielczość kroku dla płynnej kontroli ruchu.

Kluczowe specyfikacje

Model: Silnik krokowy hybrydowy NEMA 17
Rozmiar korpusu: 42x42x48mm
Kąt kroku: 1,8°
Prąd znamionowy: 1,68A/fazę
Moment trzymający: 4,2 kg.cm
Okablowanie: 4-żyłowe z kablem 1m i złączem o rastrze 2,54mm
Typ: dwubiegunowy silnik krokowy

Główne zastosowania

Drukarki 3D (wymiana i modernizacja)
Stacjonarne frezarki i obrabiarki CNC
Grawerki laserowe
Robotyka i systemy automatyki

Cechy silnika

Dostępne wersje dwubiegunowe lub jednobiegunowe
Opcje wału pojedynczego lub podwójnego
Usługi produkcji kontraktowej
Profesjonalne doświadczenie w badaniach i rozwoju oraz produkcji
12 lat obecności w Chinach, obsługa ponad 800 klientów

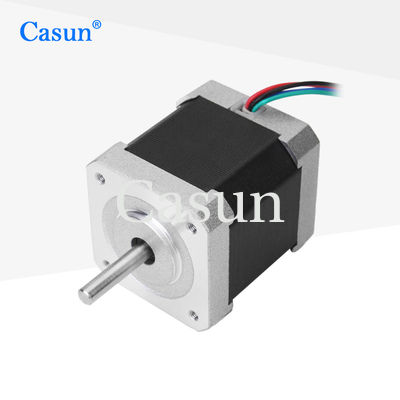

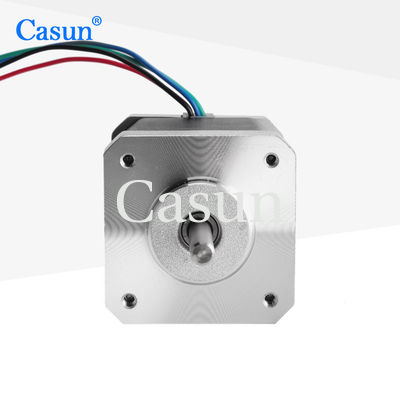

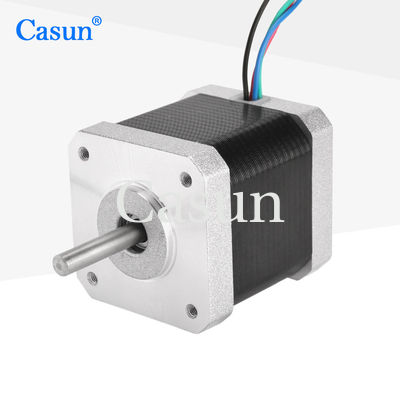

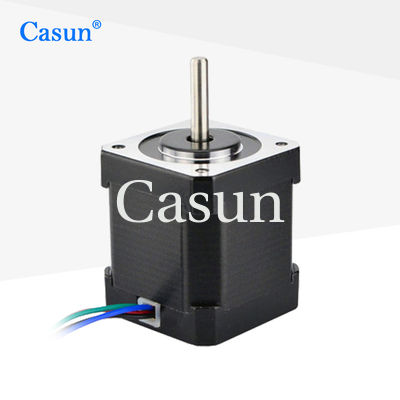

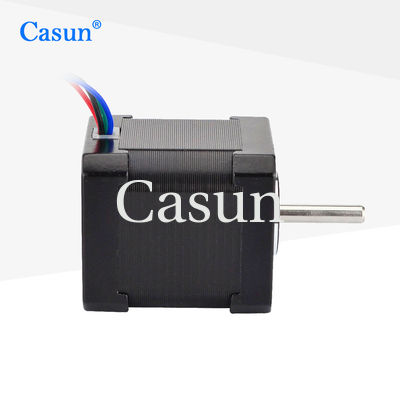

Wygląd silnika

Wymiary

Specyfikacje techniczne

Kąt kroku	1,8°
Rozmiar ramy	42 mm
Liczba faz	2 fazy
Prąd znamionowy	1,68 A
Moment trzymający	4,2 kg.cm
Rezystancja	1,65 om
Indukcyjność	37 mH
Moment bezwładności wirnika	72 g-cm²
Waga silnika	0,38 kg
Liczba przewodów	4
Połączenie	Dwubiegunowe

Specyfikacje operacyjne

Kąt kroku	1,8°
Maksymalna temperatura	Maksymalnie 80°C
Temperatura otoczenia	-20°C do 50°C
Temperatura przechowywania	-20°C do 100°C
Zakres wilgotności	85% lub mniej, bez kondensacji
Izolacja uzwojenia	Klasa B 130°C
Rezystancja izolacji	100M Ohm przy 500 VDC
Wytrzymałość dielektryczna	500 VDC przez 1 min

Dostępne modele

Model	Moment trzymający	Kąt kroku	Długość silnika	Typ wału	Prąd znamionowy
42SHD4950	0,13 N.m	1,8°	20mm	Wał typu D - 20mm	1,0A
42SHD4003	0,26 N.m	1,8°	34mm	Wał typu D - 20mm	0,4A
42SHD0261	0,45 N.m	1,8°	40mm	Wał typu D - 20mm	1,68A
42SHD4425	0,59 N.m	1,8°	48mm	Wał typu D - 24mm	2,0A
42SHD4813	0,8 N.m	1,8°	60mm	Wał typu D - 24mm	2,1A

Opcje dostosowywania

Jeśli nasze standardowe silniki nie spełniają Twoich wymagań, oferujemy kompleksowe usługi dostosowywania, w tym specjalne wały, parametry uzwojenia, wymiary montażowe, niestandardowe przewody i złącza.

Dostępne akcesoria

Enkoder

Hamulec

Przekładnia

Wał

Dlaczego warto wybrać ten silnik krokowy NEMA 17?

Zapewnia stabilny moment obrotowy, precyzyjną kontrolę ruchu i silną kompatybilność z popularnymi płytami sterującymi drukarek 3D i CNC. Standardowe wymiary montażowe NEMA 17 zapewniają łatwą instalację w różnych maszynach i projektach DIY.
