Casun Liniowy 42x42mm Tr8x8 Hybrid Stepper Motor Do Maszyny Fresowania CNC

Casun Liniowy 42x42mm Tr8x8 Hybrid Stepper Motor Do Maszyny Fresowania CNC

Nazwa marki:	Casun
Numer modelu:	42shd4217-100nkl1
MOQ:	1 szt
Cena:	$12-$18
Warunki płatności:	D/A, T/T, L/C, D/P
Możliwość zaopatrzenia:	40000+szt.+miesiąc

Informacje szczegółowe

Opis produktu

Informacje szczegółowe

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE,ROHS,ISO

Kolor:

Czarny

Aktualny:

1,5 AMP

Trzymanie momentu obrotowego:

400mNm

Dostosowane:

Silnik można zaprojektować i wyprodukować na zamówienie.

Dostosowane:

Silnik można zaprojektować i wyprodukować na zamówienie.

Szczegóły pakowania:

Karton: 38x29x14m

Możliwość Supply:

40000+szt.+miesiąc

Podkreślić:

Casun Linear Hybrid Stepper Motor

42x42mm hybrydowy silnik krokany

Opis produktu

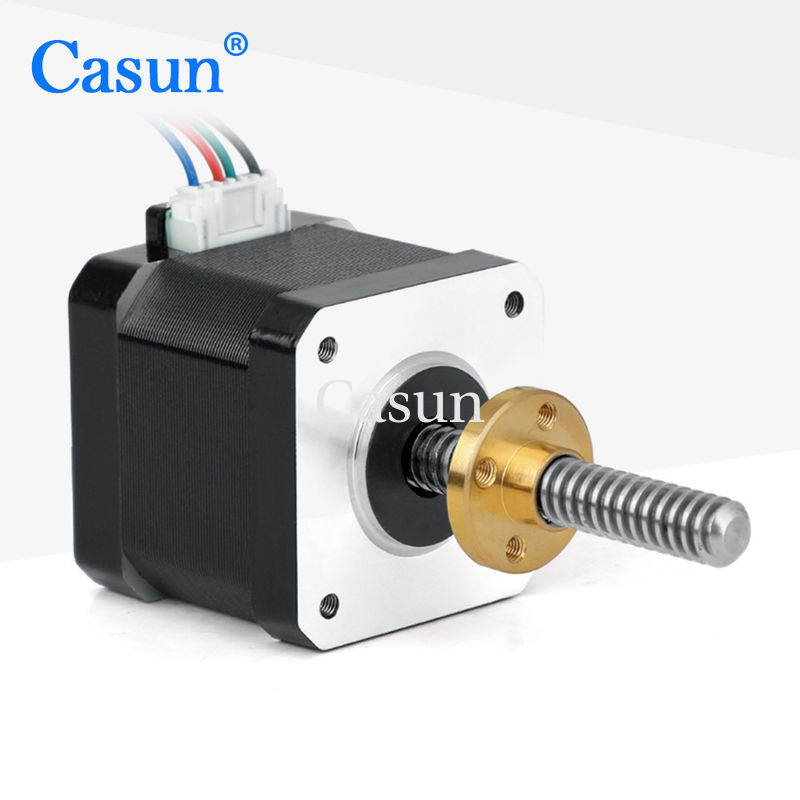

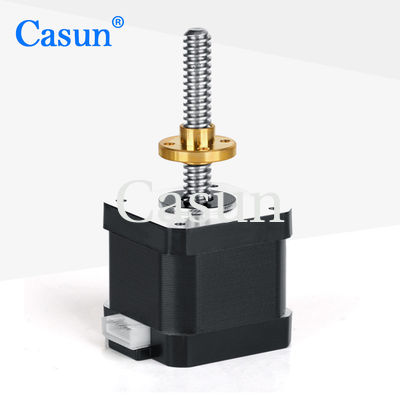

Casun Liniowy 42x42mm Tr8x8 Silnik Krokowy Hybrydowy do Frezarki CNC

Casun liniowy silnik krokowy 42x42mm tr8x8 hybrydowy silnik krokowy do frezarki CNC. Silnik krokowy Nema17 o wymiarach ramy 42mm x 42mm i śrubie pociągowej z nakrętką prowadzącą jest kolejną opcją dla frezarek CNC i innych zastosowań precyzyjnego sterowania ruchem, gdzie wymagany jest ruch liniowy. Ten silnik posiada nakrętkę prowadzącą, która porusza się liniowo, zapewniając precyzyjne i dokładne pozycjonowanie.

Podobnie jak inne silniki z serii hybrydowych silników krokowych 42mm, ten silnik oferuje potężny moment trzymający i może być używany ze sterownikiem mikrokrokowym w celu zmniejszenia wibracji i osiągnięcia wyższej rozdzielczości krokowej. Seria jest dostępna w różnych rozmiarach i może być dostosowana do Twoich specyficznych wymagań.

Cechy

Dostępne wersje bipolarne lub unipolarnie
Konstrukcja silnika krokowego hybrydowego
Dostępne w wersjach z jednym lub podwójnym wałem
Certyfikaty CE i RoHS
Dostosowania na życzenie

Wymiary

Specyfikacje silnika

Specyfikacja	Wartość
Kąt kroku	1.8°
Rozmiar ramy	42 mm
Liczba faz	2 fazy
Prąd znamionowy	1.2A
Moment trzymający	260mN.m
Rezystancja	2.5ohm
Indukcyjność	3.3mH
Moment bezwładności wirnika	38g-cm²
Waga silnika	0.2kg
Śruba pociągowa	Tr6.35X1
Połączenie	Bipolarne

Specyfikacje operacyjne

Parametr	Specyfikacja
Kąt kroku	1.8°
Maksymalna temperatura	Maksymalnie 80°C
Temperatura otoczenia	-20°C do 50°C
Temperatura przechowywania	-20°C do 100°C
Zakres wilgotności	85% lub mniej, bez kondensacji
Izolacja drutu uzwojenia	Klasa B 130°C
Rezystancja izolacji	100M Ohm przy 500 VDC
Wytrzymałość dielektryczna	500 VDC przez 1 min
Luzy promieniowe wału	0.02Max. (obciążenie 450g)
Luzy osiowe wału	0.08Max. (obciążenie 450g)
Maks. siła promieniowa	28N (20mm od kołnierza)
Maks. siła osiowa	10N

Podmodele

Model	Moment trzymający	Kąt kroku	Długość silnika	Typ wału	Prąd znamionowy
42SHD4950	0.13N.m	1.8°	20mm	Wał typu D - 20mm	1.0A
42SHD4003	0.26N.m	1.8°	34mm	Wał typu D - 20mm	0.4A
42SHD0261	0.45N.m	1.8°	40mm	Wał typu D - 20mm	1.68A
42SHD4425	0.59N.m	1.8°	48mm	Wał typu D - 24mm	2.0A
42SHD4813	0.8N.m	1.8°	60mm	Wał typu D - 24mm	2.1A

Dostępne opcje

Enkoder

Hamulec

Przekładnia

Wał

Opcje dostosowania

Jeśli nasze standardowe opcje silników nie spełniają Twoich specyficznych wymagań, możemy zaoferować niestandardowe rozwiązania, aby sprostać Twoim potrzebom. Nasze opcje dostosowania obejmują między innymi:

Specjalne wały: Możemy dostosować średnicę, długość, kształt i materiał wału do Twoich potrzeb.
Parametry uzwojenia: Możemy dostosować parametry uzwojenia, takie jak liczba biegunów, grubość drutu i wzór uzwojenia, aby spełnić Twoje specyficzne wymagania.
Wymiary montażowe: Możemy zmodyfikować wymiary montażowe silnika, aby dopasować je do ograniczeń przestrzennych Twojej aplikacji.
Przewody zasilające ze specjalnymi wymaganiami: Możemy dostosować długość, typ i liczbę przewodów zasilających, aby spełnić Twoje specyficzne potrzeby.
Złącza: Możemy dodać lub zmodyfikować złącza na silniku, aby dopasować je do wymagań Twojej aplikacji.

Posiadamy zespół doświadczonych inżynierów, którzy mogą współpracować z Tobą w celu opracowania niestandardowego rozwiązania, które spełni Twoje specyficzne potrzeby i wymagania. Zapraszamy do kontaktu w celu omówienia Twoich potrzeb w zakresie dostosowania.
