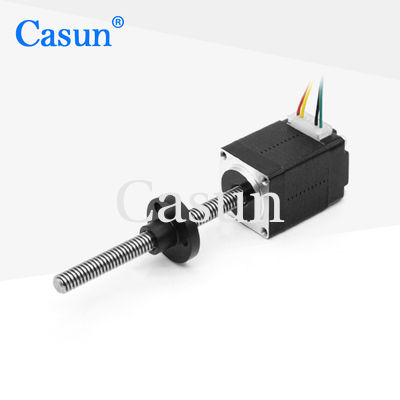

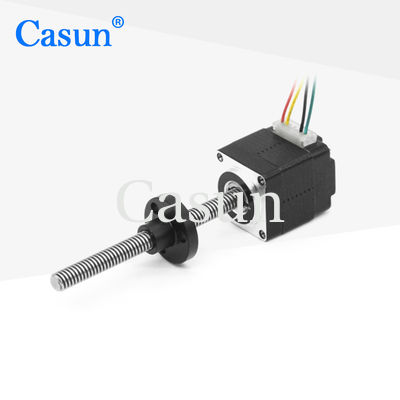

Casun Nema8 Nema11 Nme14 Hybrid Lead Screw Stepper Motor Tr5x2 Captive Screw Stepper Motor

Casun Nema8 Nema11 Nme14 Hybrid Lead Screw Stepper Motor Tr5x2 Captive Screw Stepper Motor

Nazwa marki:	Casun
Numer modelu:	28SHD4303-76NT
MOQ:	1 szt
Cena:	$9-$18
Warunki płatności:	D/A, T/T, L/C, D/P
Możliwość zaopatrzenia:	40000+szt.+miesiąc

Informacje szczegółowe

Opis produktu

Informacje szczegółowe

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE,ROHS,ISO

Kolor:

Czarny

Aktualny:

0,24A

Trzymanie momentu obrotowego:

13mNm

Dostosowane:

Silnik można zaprojektować i wyprodukować na zamówienie.

Szczegóły pakowania:

Karton: 38x29x14m

Możliwość Supply:

40000+szt.+miesiąc

Podkreślić:

Nema11 Ołów śruby stopniowy silnik

Nme14 Ołowiany śrubkowy silnik stopniowy

Opis produktu

Silnik krokowy hybrydowy Casun Nema8 Nema11 Nema14 z śrubą pociągową TR5x2 z wbudowaną śrubą

Silnik krokowy Nema 8 o wymiarach ramy 20 mm x 20 mm i wbudowanej śrubie liniowej jest przeznaczony do maszyn kosmetycznych i innych precyzyjnych zastosowań sterowania ruchem wymagających ruchu liniowego. Silnik ten posiada wbudowaną śrubę, która porusza się liniowo, zapewniając precyzyjne i dokładne pozycjonowanie.

Podobnie jak inne silniki z serii silników krokowych hybrydowych 20 mm, ten silnik oferuje duży moment trzymający i może być używany ze sterownikiem mikrokrokowym w celu zmniejszenia wibracji i osiągnięcia wyższej rozdzielczości kroku. Seria jest dostępna w różnych rozmiarach i może być dostosowana do konkretnych wymagań.

Cechy

Dostępne wersje bipolarne lub unipolarnie
Konstrukcja silnika krokowego hybrydowego
Dostępne w wersjach z jednym lub podwójnym wałem
Zatwierdzony przez CE i RoHS
Dostosowania na życzenie

Wymiary

Specyfikacje silnika

Specyfikacja	Wartość
Kąt kroku	1.8°
Rozmiar ramy	20 mm
Liczba faz	2 fazy
Prąd znamionowy	0.24A
Moment trzymający	13mN.m
Waga silnika	0.06kg
Śruba pociągowa	TR5x2
Połączenie	Bipolarne

Specyfikacje operacyjne

Kąt kroku: 1.8°

Maksymalna temperatura: 80°C maksymalnie

Temperatura otoczenia: od -20°C do 50°C

Temperatura przechowywania: od -20°C do 100°C

Zakres wilgotności: 85% lub mniej, bez kondensacji

Izolacja drutu magnetycznego: Klasa B 130°C

Rezystancja izolacji: 100M Ohm przy 500 VDC

Wytrzymałość dielektryczna: 500 VDC przez 1 min

Luzy promieniowe wału: 0.02Max. (obciążenie 450g)

Luzy osiowe wału: 0.08Max. (obciążenie 450g)

Maks. siła promieniowa: 28N (20mm od kołnierza)

Maks. siła osiowa: 10N

Podmodele

Model	Moment trzymający	Kąt kroku	Długość silnika	Typ wału	Prąd znamionowy
42SHD4950	0.13N.m	1.8°	20mm	Wał typu D - 20mm	1.0A
42SHD4003	0.26N.m	1.8°	34mm	Wał typu D - 20mm	0.4A
42SHD0261	0.45N.m	1.8°	40mm	Wał typu D - 20mm	1.68A
42SHD4425	0.59N.m	1.8°	48mm	Wał typu D - 24mm	2.0A
42SHD4813	0.8N.m	1.8°	60mm	Wał typu D - 24mm	2.1A

Dostępne opcje

Enkoder

Hamulec

Przekładnia

Wał

Usługi dostosowywania

Jeśli nasze standardowe opcje silników nie spełniają Twoich specyficznych wymagań, możemy zaoferować niestandardowe rozwiązania spełniające Twoje potrzeby. Nasze opcje dostosowywania obejmują między innymi:

Specjalne wały: Niestandardowa średnica, długość, kształt i materiał wału
Parametry uzwojenia: Niestandardowa liczba biegunów, grubość drutu i wzór uzwojenia
Wymiary montażowe: Zmodyfikowane, aby pasowały do ograniczeń przestrzennych Twojej aplikacji
Przewody zasilające o specjalnych wymaganiach: Niestandardowa długość, typ i liczba
Złącza: Dodane lub zmodyfikowane, aby pasowały do wymagań Twojej aplikacji

Nasz doświadczony zespół inżynierów może współpracować z Tobą w celu opracowania niestandardowych rozwiązań spełniających Twoje specyficzne potrzeby i wymagania.

Skontaktuj się z nami, aby omówić swoje specyficzne wymagania i potrzeby w zakresie dostosowywania.
