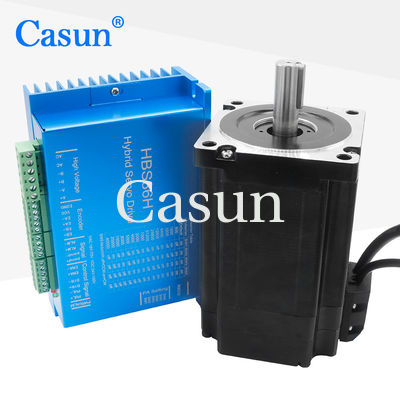

maszyna laserowa zestaw 86x86x107mm 4.5N.M NEMA 34 zamknięty pętlówka zestaw silnika stopniowego kierowca PSU Mach3

maszyna laserowa zestaw 86x86x107mm 4.5N.M NEMA 34 zamknięty pętlówka zestaw silnika stopniowego kierowca PSU Mach3

Nazwa marki:	Casun
Numer modelu:	86HSE4N+HBS860H
MOQ:	1 szt
Cena:	$100-$140
Warunki płatności:	D/A, T/T, L/C, D/P
Możliwość zaopatrzenia:	40000+szt.+miesiąc

Informacje szczegółowe

Opis produktu

Informacje szczegółowe

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE,ROHS,ISO

Krok anioła:

1,8°

Trzymanie momentu obrotowego:

4,5 Nm

Aktualny:

4.2A

Długość silnika:

107 mm

Wał:

Długość 33mm

Dostosowane:

Silnik można zaprojektować i wyprodukować na zamówienie.

Szczegóły pakowania:

Karton: 36x29x14cm

Możliwość Supply:

40000+szt.+miesiąc

Podkreślić:

Nema 34 Silnik stopniowy o zamkniętej pętli

4.5N.M. Silnik stopniowy o zamkniętej pętli

Opis produktu

Zestaw maszyny laserowej 86x86x107mm 4.5N.M NEMA 34 Zamknięta pętla silnika krokowego Zestaw sterownika zasilacza Mach3

Przegląd produktu

Zestaw silnika krokowego NEMA 34 4.5N.m z zamkniętą pętlą zawiera silnik krokowy, sterownik, zasilacz i zestaw CNC Mach3. Seria silników krokowych hybrydowych 86mm oferuje potężny moment trzymający w różnych rozmiarach. Używaj ze sterownikiem mikrokrokowym, aby zmniejszyć wibracje i osiągnąć wyższą rozdzielczość kroku.

Wysoki moment obrotowy i wysoka precyzja
Idealny do sprzętu przemysłu zaawansowanych technologii i przemysłu elektronicznego
Dostępny w wersjach z pojedynczym lub podwójnym wałem
12 lat doświadczenia w produkcji obsługujące ponad 800 klientów
Profesjonalne badania i rozwój produkcji

Zdjęcia produktu

Specyfikacje silnika

Kąt kroku	1.8°
Rozmiar ramy	86mm
Liczba faz	2 fazy
Prąd znamionowy	4.2 A
Moment trzymający	4.5N.m
Waga silnika	2.5 kg
Liczba przewodów	4
Połączenie	Bipolarne

Specyfikacje operacyjne

Kąt kroku: 1.8°

Maksymalna temperatura: 80°C maksymalnie

Temperatura otoczenia: od -20°C do 50°C

Temperatura przechowywania: od -20°C do 100°C

Zakres wilgotności: 85% lub mniej, bez kondensacji

Izolacja uzwojenia: Klasa B 130°C

Rezystancja izolacji: 100M Ohm przy 500 VDC

Wytrzymałość dielektryczna: 500 VDC przez 1 min

Krzywe momentu obrotowego

Podmodele

Model	Moment trzymający	Prąd znamionowy	Rezystancja na fazę	Indukcyjność na fazę	Moment zwalniający	Inercja wirnika	Przewód	Długość silnika
60SHD4201	650 mN.m	0.6 A	15 Ω	20 mH	50 mN.m	280 g.cm²	4	45 mm
60SHD4401	1500 mN.m	2.8 A	1 Ω	3.3 mH	70 mN.m	450 g.cm²	4	56 mm
60SHD4601	3200 mN.m	4.2 A	0.75 Ω	3.7 mH	120 mN.m	580 g.cm²	4	86 mm
60SHD6602	2500 mN.m	3 A	1.55 Ω	3.7 mH	120 mN.m	580 g.cm²	4	-

Zastosowania i opcje

Silniki krokowe z zamkniętą pętlą są szczególnie przydatne w zastosowaniach, gdzie precyzyjne pozycjonowanie jest kluczowe, takich jak maszyny CNC, drukarki 3D, robotyka i systemy automatyki. Oferują lepszą wydajność, wyższy moment obrotowy przy wysokich prędkościach i zmniejszone błędy pozycji w porównaniu do tradycyjnych silników krokowych z otwartą pętlą.

Enkoder

Hamulec

Przekładnia

Wał
