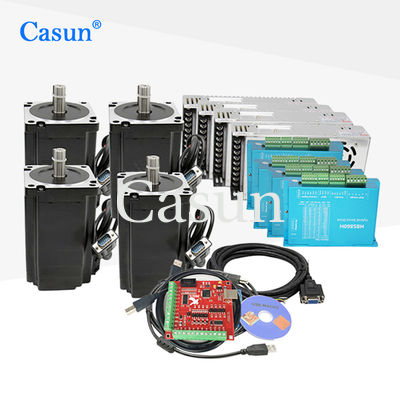

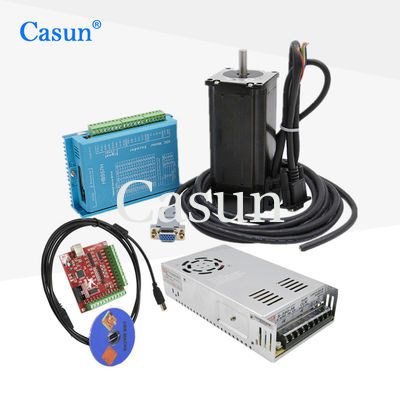

Gorąca sprzedaż NEMA 34 8.5N.m 3 osi zamkniętej pętli zestawy silników stopniowych z koderem magnetycznym dla maszyn CNC

Gorąca sprzedaż NEMA 34 8.5N.m 3 osi zamkniętej pętli zestawy silników stopniowych z koderem magnetycznym dla maszyn CNC

Nazwa marki:	Casun
Numer modelu:	86HS8N+HB860H
MOQ:	1 szt
Cena:	$120-$450
Warunki płatności:	D/A, T/T, L/C, D/P
Możliwość zaopatrzenia:	40000+szt.+miesiąc

Informacje szczegółowe

Opis produktu

Informacje szczegółowe

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE,ROHS,ISO

Krok anioła:

1,8°

Trzymanie momentu obrotowego:

8,5 Nm

Aktualny:

4,5A

Długość silnika:

112 mm

Wał:

Długość 33mm

Dostosowane:

Silnik można zaprojektować i wyprodukować na zamówienie.

Szczegóły pakowania:

Karton: 36x29x14cm

Możliwość Supply:

40000+szt.+miesiąc

Podkreślić:

3 osi silnik stopniowy z zamkniętą pętlą

Nema 34 Silnik stopniowy o zamkniętej pętli

Opis produktu

Gorąca sprzedaż NEMA 34 8.5N.m 3 osi zamkniętego pętla zestawy silników stopniowych z koderem magnetycznym dla maszyn CNC

NEMA 34 8,5N.m 3-osiowe zestawy silników stopniowych o zamkniętej pętli z koderem magnetycznym dla maszyn CNC zapewniają wydajne rozwiązania sterowania ruchem dla aplikacji produkcyjnych precyzyjnych.

Przegląd produktu

NEMA 34 odnosi się do standardowego rozmiaru silników kroków, z rozmiarem flanszy montażowej 3,4 cala (86 mm).który mierzy zdolność utrzymania pozycji pod wpływem sił zewnętrznych.

3-osiowy zestaw silników stopniowych o zamkniętym pętli z koderem magnetycznym jest przeznaczony do maszyn CNC (Computer Numerical Control).,monitorowanie pozycji wału silnika i przekazywanie informacji zwrotnych systemowi sterowania.Umożliwia to dokładniejsze pozycjonowanie i większą odporność na zatrzymanie lub utratę kroków w porównaniu z systemami kroków z otwartą pętlą.

Koder magnetyczny jest czujnikiem pozycji, który wykorzystuje magnesy i czujniki efektu Halla do wykrywania pozycji wału silnika.umożliwiające systemowi sterowania dokonywanie regulacji w czasie rzeczywistym i zapewnienie dokładnych ruchów.

Kluczowe cechy

Wysoki moment obrotowy i wysoka precyzja
Idealny do zastosowań w przemyśle high-tech i sprzęcie przemysłu elektronicznego
Dostępne w wersji jedno- lub podwójnie wału
12 lat doświadczenia w produkcji obsługujących ponad 800 klientów
Zdolności badawczo-rozwojowe zawodowe

Wymiar

Wymiary

Specyfikacje silnika

Kąt kroku	10,8°
Wielkość ramki	86 mm
Liczba faz	Faza 2
Prąd nominalny	4.5 A
Moment utrzymania	8.5N.m.
Odporność	1.1 ohm
Indukcyjność	70,5 mH
Inercja wirnika	3600 g-cm2
Waga silnika	10,6 kg
Liczba prowadnic	4
Połączenie	Bipolarne

Specyfikacje operacyjne

Kąt kroku	10,8°
Maksymalna temperatura	Maksymalnie 80°C
Temperatura otoczenia	-20 do 50°C
Temperatura przechowywania	-20°C do 100°C
Zakres wilgotności	Nie więcej niż 85%, nie kondensujące
Izolacja drutów magnetycznych	Klasa B 130°C
Odporność na izolację	100M Ohm przy 500 VDC
Siła dielektryczna	500 VDC przez 1 minutę

Krzywy momentu obrotowego

Podmodele

Model	Moment utrzymania	Prąd nominalny	Opór na fazę	Indukcja na fazę	Moment hamowania	Bezwładność wirnika	Włókna ołowiowe	Długość silnika
60SHD4201	650 mN.m	0.6 A	15 Ω	20 mH	50 mNm	280 g.cm2	4 Nie.	45 mm
60SHD4401	1500 mN.m	2.8 A	1 Ω	30,3 mH	70 mNm	450 g.cm2	4 Nie.	56 mm
60SHD4601	3200 mN.m	4.2 A	00,75 Ω	30,7 mH	120 mN.m	580 g.cm2	4 Nie.	86 mm
60SHD6602	2500 mN.m	3 A	10,55 Ω	30,7 mH	120 mN.m	580 g.cm2	4 Nie.

Dostępne dostosowanie

Jeśli nasz standardowy silnik nie może spełnić Twoich potrzeb, możemy dostosować silnik zgodnie z Twoimi wymaganiami.wymiary instalacji, przewody ołowiowe o specjalnych wymaganiach, złącza i wiele innych.

Dostępne opcje

Koder

Zatrzymaj

Skrzynia biegów

Włócznik

Zdobądź cytat.
