Nema 34 Stepper Motor Kit 3 Oś 12N.M CNC High Resolution Stepper Motor

Nema 34 Stepper Motor Kit 3 Oś 12N.M CNC High Resolution Stepper Motor

Nazwa marki:	Casun
Numer modelu:	86SHD4505-37B
MOQ:	1 szt
Cena:	$99.8-$323
Warunki płatności:	D/A, T/T, L/C, D/P
Możliwość zaopatrzenia:	40000+szt.+miesiąc

Informacje szczegółowe

Opis produktu

Informacje szczegółowe

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE,ROHS,ISO

Krok anioła:

1,8°

Trzymanie momentu obrotowego:

12Nm

Aktualny:

Długość silnika:

149 mm

Wał:

Długość 37 mm

Dostosowane:

Silnik można zaprojektować i wyprodukować na zamówienie.

Szczegóły pakowania:

Karton: 36x29x14cm

Możliwość Supply:

40000+szt.+miesiąc

Podkreślić:

Zestaw silników stopniowych Nema 34

Zestaw silników 3-osiowych

12N.M wysokiej rozdzielczości silnik stopniowy

Opis produktu

Zestaw silnika krokowego Nema 34, 3 osie, 12 Nm, CNC, silnik krokowy o wysokiej rozdzielczości

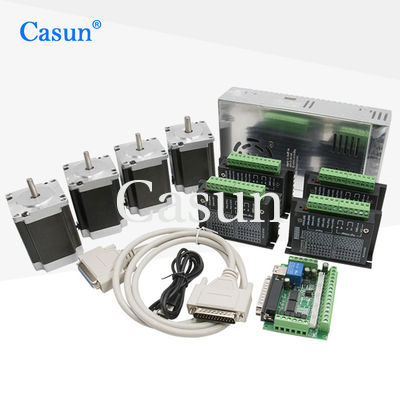

Zestaw silnika krokowego NEMA 34 12 Nm w pętli otwartej zawiera 4 silniki, 4 sterowniki, 4 zasilacze i 1 kontroler Mach3.

Elementy zestawu

Kable silnika krokowego: Podłącz silniki krokowe do sterowników silników, przesyłając sygnały zasilania i sterowania
Wyłączniki krańcowe: Ustaw fizyczne granice ruchu maszyny CNC i sygnalizuj osiągnięcie pozycji maksymalnej/minimalnej
Enkodery magnetyczne: Zapewniają informację zwrotną o pozycji silnika w celu utrzymania dokładności ruchu
Silnik wrzeciona (opcjonalnie): Steruje obrotem narzędzi tnących do zastosowań frezarskich lub trasowania
Układ chłodzenia (opcjonalnie): Zapobiega przegrzewaniu się sterowników silników i komponentów
Oprogramowanie: Zawiera oprogramowanie sterujące i programujące do generowania kodu G, symulacji ścieżki narzędzia i poleceń kontrolera CNC

Kluczowe cechy

Wysoki moment obrotowy i wysoka precyzja
Idealny do sprzętu przemysłu zaawansowanych technologii i przemysłu elektronicznego
Dostępny w wersjach z pojedynczym lub podwójnym wałem
12 lat doświadczenia w produkcji, obsłużono ponad 800 klientów
Profesjonalna produkcja badawczo-rozwojowa

Wizualizacje produktu

Specyfikacje silnika

Kąt kroku	1,8°
Rozmiar ramy	86 mm
Liczba faz	2 fazy
Prąd znamionowy	5 A
Moment trzymający	12 Nm
Rezystancja	1,1 om
Indukcyjność	7,5 mH
Moment bezwładności wirnika	3600 g-cm²
Waga silnika	5,5 kg
Liczba przewodów	4
Połączenie	Dwubiegunowe

Specyfikacje robocze

Maksymalna temperatura	Maksymalnie 80°C
Temperatura otoczenia	-20°C do 50°C
Temperatura przechowywania	-20°C do 100°C
Zakres wilgotności	85% lub mniej, bez kondensacji
Izolacja drutu magnetycznego	Klasa B 130°C
Rezystancja izolacji	100M Ohm przy 500 VDC
Wytrzymałość dielektryczna	500 VDC przez 1 min

Dane wydajnościowe

Dostępne modele

Model	Moment trzymający (mN.m)	Prąd znamionowy (A)	Rezystancja na fazę (Ω)	Indukcyjność na fazę (mH)	Moment detentowy (mN.m)	Moment bezwładności wirnika (g.cm²)	Przewód	Długość silnika (mm)
60SHD4201	650	0,6	15	20	50	280	4	45
60SHD4401	1500	2,8	1	3,3	70	450	4	56
60SHD4601	3200	4,2	0,75	3,7	120	580	4	86
60SHD6602	2500	3	1,55	3,7	120	580	4	-

Opcje dostosowywania

Jeśli nasz standardowy silnik nie spełnia Twoich potrzeb, możemy dostosować silnik zgodnie z Twoimi wymaganiami. Dostosowana zawartość obejmuje między innymi specjalne wały, parametry uzwojenia, wymiary montażowe, przewody z specjalnymi wymaganiami, złącza itp.

Enkoder

Hamulec

Przekładnia

Wał

Uzyskaj wycenę
