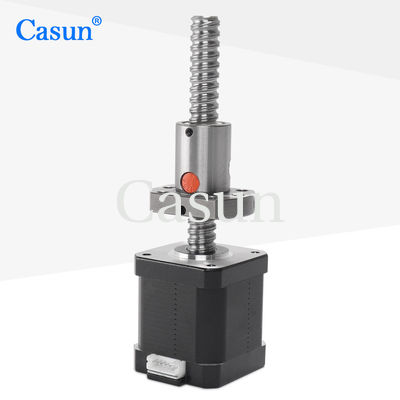

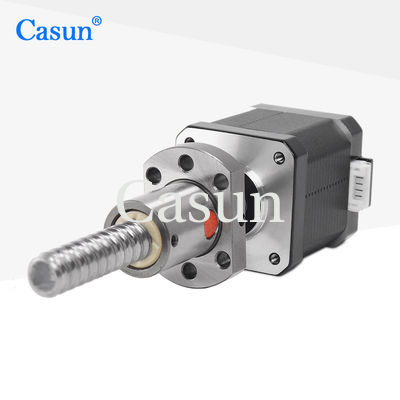

NEMA 17 Kulkowy śrubokrętowy silnik kroków 320mN.M Liniowy silnik kroków do automatyzacji

NEMA 17 Kulkowy śrubokrętowy silnik kroków 320mN.M Liniowy silnik kroków do automatyzacji

Nazwa marki:	Casun
Numer modelu:	42SHD00101-45GTH
MOQ:	1 szt
Cena:	$29.98-$34.98
Warunki płatności:	D/A, T/T, L/C, D/P
Możliwość zaopatrzenia:	40000+szt.+miesiąc

Informacje szczegółowe

Opis produktu

Informacje szczegółowe

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE,ROHS,ISO

Kolor:

Czarny

Aktualny:

1,68A

Waga:

0,25 kg

Dostosowane:

Silnik można zaprojektować i wyprodukować na zamówienie.

Szczegóły pakowania:

Karton: 38x29x14m

Możliwość Supply:

40000+szt.+miesiąc

Podkreślić:

NEMA 17 Silnik stopniowy z śrubą kulkową

Silnik stopniowy z śrubokrętem 320mN.M

Opis produktu

Silnik krokowy z kulowym śrubowym NEMA 17 320mN.M Liniowy silnik krokowy do automatyzacji

Silnik krokowy z kulowym śrubowym NEMA17 320mN.M Liniowy silnik krokowy do automatyzacji. Mechanizm śruby kulowej składa się z gwintowanego wału śrubowego i nakrętki z łożyskami kulkowymi, które toczą się między śrubą a nakrętką. Gdy śruba się obraca, nakrętka przesuwa się wzdłuż śruby, co skutkuje ruchem liniowym.

Cechy

Dostępne wersje bipolarne lub unipolarne
Hybrydowa konstrukcja silnika krokowego
Dostępne w wersjach z pojedynczym lub podwójnym wałem
Certyfikaty CE i RoHS
Indywidualne rozwiązania na życzenie

Wymiary

Specyfikacje silnika

Kąt kroku	1.8°
Rozmiar ramy	42mm
Liczba faz	2 fazy
Prąd znamionowy	1.68A
Moment trzymający	320mN.m
Rezystancja	1.50ohm
Indukcyjność	2.5mH
Moment bezwładności wirnika	38g-cm²
Waga silnika	0.2kg
Śruba pociągowa	45mm
Połączenie	Bipolarne

Specyfikacje operacyjne

Kąt kroku: 1.8°
Maksymalna temperatura: 80°C maksymalnie
Temperatura otoczenia: od -20°C do 50°C
Temperatura przechowywania: od -20°C do 100°C
Zakres wilgotności: 85% lub mniej, bez kondensacji
Izolacja drutu magnetycznego: Klasa B 130°C
Rezystancja izolacji: 100M Ohm przy 500 VDC
Wytrzymałość dielektryczna: 500 VDC przez 1 min
Luzy promieniowe wału: 0.02Max. (obciążenie 450g)
Luzy osiowe wału: 0.08Max. (obciążenie 450g)
Maks. siła promieniowa: 28N (20mm od kołnierza)
Maks. siła osiowa: 10N

Podmodele

Model	Moment trzymający	Kąt kroku	Długość silnika	Typ wału	Prąd znamionowy
42SHD4950	0.13N.m	1.8°	20mm	Wał D-20mm	1.0A
42SHD4003	0.26N.m	1.8°	34mm	Wał D-20mm	0.4A
42SHD0261	0.45N.m	1.8°	40mm	Wał D-20mm	1.68A
42SHD4425	0.59N.m	1.8°	48mm	Wał D-24mm	2.0A
42SHD4813	0.8N.m	1.8°	60mm	Wał D-24mm	2.1A

Indywidualne rozwiązania silnikowe

Jeśli nasze standardowe silniki nie spełniają Twoich potrzeb, możemy dostosować silnik do Twoich wymagań. Dostosowanie obejmuje między innymi specjalne wały, parametry uzwojenia, wymiary montażowe, przewody o specjalnych wymaganiach, złącza itp.

Opcje dostosowania
