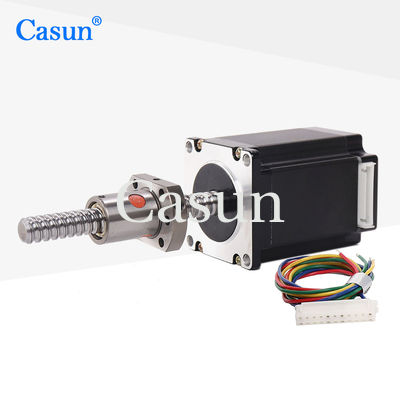

0.5Amp Nema 11 kulkowy śrubokrętowy krokowy silnik 32mN.M

0.5Amp Nema 11 kulkowy śrubokrętowy krokowy silnik 32mN.M

Nazwa marki:	Casun
Numer modelu:	28SHD4050-49GP
MOQ:	1 szt
Cena:	$8.98-$12.98
Warunki płatności:	D/A, T/T, L/C, D/P
Możliwość zaopatrzenia:	40000+szt.+miesiąc

Informacje szczegółowe

Opis produktu

Informacje szczegółowe

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE,ROHS,ISO

Kolor:

Czarny

Aktualny:

0,5 A

Waga:

0,23 kg

Dostosowane:

Silnik można zaprojektować i wyprodukować na zamówienie.

Szczegóły pakowania:

Karton: 38x29x14m

Podkreślić:

32mN.M. Szybki silnik śruby kulkowej

0.5Amp kulkowo-krętowy silnik stopniowy

Opis produktu

Nema11 kulkowy śrubokręgowy silnik stopniowy 32mN.M.

Silnik kroków z śrubokrętem kulkowym jest rodzajem silnika kroków, który zawiera mechanizm śrubokrętu kulkowego do ruchu liniowego.Łączy w sobie ruch obrotowy silnika krokowego z możliwościami ruchu liniowego śruby kulkowej w celu osiągnięcia precyzyjnych i kontrolowanych ruchów liniowych.

NEMA 11 to standardowy rozmiar ramy silnika zdefiniowany przez National Electrical Manufacturers Association (NEMA).Norma NEMA 11 określa wymiary fizyczne i układy montażu silnika, umożliwiając wymianę między różnymi producentami.

Charakterystyka:

Dostępne wersje dwubiegunowe lub jednobiegunowe
Konstrukcja hybrydowego krokówki
Dostępne w wersji jedno- lub podwójnie wału
Zgoda CE i RoHS
Dostosowanie na żądanie

Wymiary

Specyfikacje silnika

Ślubny anioł.	10,8 °
Rozmiar ramy	28 mm
Liczba faz	Faza 2
Prąd nominalny	0.5Amp
Moment utrzymania	32mN.m
Odporność	- Nie, nie.
Indukcyjność	mH
Inercja wirnika	g-cm2
Masa silnika	0.26kg
Śruby ołowiowe	49 mm
Połączenie	Bipolarne

Specyfikacje operacyjne

kąt kroku: 1,8°

Maksymalna temperatura: maksymalnie 80°C

Temperatura otoczenia: -20 °C do 50 °C

Temperatura przechowywania: -20 °C do 100 °C

Zakres wilgotności powietrza (%): 85% lub mniej, nie kondensujące

Izolacja drutu magnetycznego: klasa B 130°C

Oporność izolacyjna: 100 M Ohm przy 500 VDC

Siła dielektryczna: 500 VDC przez 1 min.

Radiał wiązki:0.02 Maks. (450 g obciążenia)

Aksyjne odtwarzanie wału:0.08 Maks. (450 g obciążenia)

Maksymalna siła promieniowa:28N (20 mm od kołnierza)

Maksymalna siła osiowa):10N

Krzywy momentu obrotowego

Podmodele

Model	Moment utrzymania	Kąt kroku	Długość silnika	Rodzaj wału	Prąd nominalny
42SHD4950	0.13N.m.	10,8°	20 mm	D wał 20 mm	1.0A
42SHD4003	0.26N.m.	10,8°	34 mm	D wał 20 mm	0.4A
42SHD0261	00,45 N.m.	10,8°	40 mm	D wał 20 mm	1.68A
42SHD4425	0.59N.m.	10,8°	48 mm	D Wał 24 mm	2.0A
42SHD4813	00,8 N.m.	10,8°	60 mm	D Wał 24 mm	2.1A

Długość ciała	Średnica śruby	Głupota	Długość śruby
20 mm 34 mm 40 mm 48 mm 60 mm	5	2	20-1000 mm
		8
	6.35	1.27
		3.175
		6.35
	6.5	3
		6.35
	8	1
		2
		4
		8
		12

Pobierz

Jeśli nasz standardowy silnik nie spełni Twoich potrzeb,

Możemy dostosować silnik do Twoich potrzeb.

Zawartość spersonalizowana obejmuje, między innymi, specjalne wały, parametry uzwojenia, wymiary instalacji, przewody ołowiowe o specjalnych wymaganiach, złącza itp.

Opcje:
Koder, hamulca, skrzynia biegów, wał.

0.5Amp Nema 11 kulkowy śrubokrętowy krokowy silnik 32mN.M 1

Proszę kliknąć "Zdobądź cytat." przycisk poniżej, aby powiedzieć nam o swoich wymaganiach.
