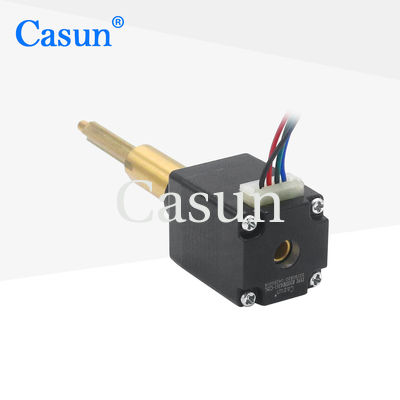

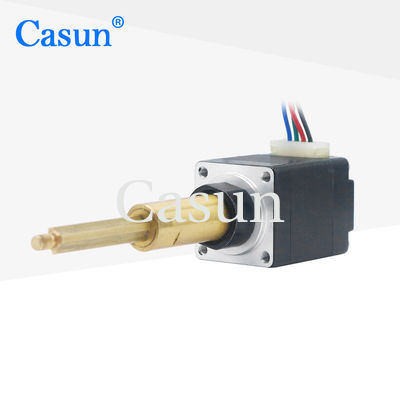

0.6Amp Nema 8 Ołów Przewodnik 19.05 Ołów śruby krokówki silnik Tr3.5x0.6096 Do maszyn medycznych

Motor stopniowy Nema 8 Prowadzenie 19.05 Prowadzenie śruby stopniowej Tr3.5x0.6096 Do maszyn medycznych

Do tworzenia siłownika liniowego często wykorzystuje się mikro silnik krokowy z śrubą ołowiową.Zapewnia precyzyjny i kontrolowany ruch liniowy poprzez przekształcenie ruchu obrotowego silnika krokowego w ruch liniowy poprzez mechanizm śruby.

1Pojemność obciążenia: pojemność obciążenia wynosi 25 N, co oznacza, że napęd liniowy może obsługiwać maksymalną siłę 25 Newtonów.Wskazuje to ilość masy lub siły, którą uruchomienie może skutecznie przenieść lub utrzymać bez narażania jej wydajnościWażne jest, aby wziąć pod uwagę wymagania obciążenia dla konkretnej aplikacji, aby upewnić się, że uruchomienie może go obsłużyć.


2Prędkość (200 ppm): Prędkość 200 ppm oznacza maksymalną częstotliwość impulsu, z jaką może obracać się silnik krokówkowy.Rzeczywista prędkość liniowa siłownika będzie zależała od przodu śruby i konkretnej konfiguracji systemu.


3.NEMA 8 Silnik krokowy: Oznaczenie NEMA 8 określa rozmiar i wymiary montażu silnika krokowego.Silniki NEMA 8 są kompaktowe i zazwyczaj mają mniejszy rozmiar ramy i niższy moment obrotowy w porównaniu z większymi silnikami NEMASą powszechnie stosowane w zastosowaniach, w których przestrzeń jest ograniczona.

Charakterystyka:

• Dostępne wersje dwubiegunowe lub jednobiegunowe

• Konstrukcja hybrydowego krokówki

• Dostępne w wersji jedno- lub podwójnie wału

• Zgoda CE i RoHS

• Dostosowanie na żądanie

Specyfikacje silnika

Specyfikacje operacyjne

kąt kroku: 1,8°

Maksymalna temperatura: maksymalnie 80°C

Temperatura otoczenia: -20 °C do 50 °C

Temperatura przechowywania: -20 °C do 100 °C

Zakres wilgotności powietrza (%): 85% lub mniej, nie kondensujące

Izolacja drutu magnetycznego: klasa B 130°C

Oporność izolacyjna: 100 M Ohm przy 500 VDC

Siła dielektryczna: 500 VDC przez 1 min.

Radiał wiązki:0.02 Maks. (450 g obciążenia)

Aksyjne odtwarzanie wału:0.08 Maks. (450 g obciążenia)

Maksymalna siła promieniowa:28N (20 mm od kołnierza)

Maksymalna siła osiowa):10N

Krzywy momentu obrotowego

Podmodele

Pobierz

Jeśli nasz standardowy silnik nie spełni Twoich potrzeb,

Możemy dostosować silnik do Twoich potrzeb.

Zawartość spersonalizowana obejmuje, między innymi, specjalne wały, parametry uzwojenia, wymiary instalacji, przewody ołowiowe o specjalnych wymaganiach, złącza itp.

Opcje:
Koder, hamulca, skrzynia biegów, wał.

Proszę kliknąć "Zdobądź cytat." przycisk poniżej, aby powiedzieć nam o swoich wymaganiach.
