1000ppr 4N.M 60x100mm Zamknięty pętlonowy silnik stopniowy Nema 24 Encoder Stepper Motor do maszyn laserowych

1000ppr 4N.M 60x100mm Zamknięty pętlonowy silnik stopniowy Nema 24 Encoder Stepper Motor do maszyn laserowych

Nazwa marki:	Casun
Numer modelu:	57SHD0410-21Q
MOQ:	1 szt
Cena:	$19.9-$39.99
Warunki płatności:	D/A, T/T, L/C, D/P
Możliwość zaopatrzenia:	40000+szt.+miesiąc

Informacje szczegółowe

Opis produktu

Informacje szczegółowe

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE,ROHS,ISO

Krok anioła:

1,8°

Trzymanie momentu obrotowego:

1n.m

Aktualny:

Długość silnika:

T/T, akredytywa, D/A, D/P, Western Union, MoneyGram

Wał:

Długość 24mm

Dostosowane:

Silnik można zaprojektować i wyprodukować na zamówienie.

Szczegóły pakowania:

Karton: 36x29x14cm

Możliwość Supply:

40000+szt.+miesiąc

Podkreślić:

Silnik stopniowy o pętli zamkniętej 4N.M.

Nema 24 silnik stopniowy w pętli zamkniętej

Opis produktu

Silnik krokowy z zamkniętą pętlą 1000ppr 4N.M 60x100mm Nema 24 z enkoderem do maszyn laserowych

Przegląd produktu

Zestawy silnika krokowego NEMA 24 4N.m z zamkniętą pętlą 1000PPR z enkoderem magnetycznym do maszyn laserowych. System silnika krokowego z zamkniętą pętlą wykorzystuje sprzężenie zwrotne, aby zapewnić dokładne pozycjonowanie. System ten zawiera enkoder magnetyczny, który dostarcza sprzężenie zwrotne pozycji do sterownika silnika, umożliwiając monitorowanie i regulację pozycji silnika w czasie rzeczywistym w celu minimalizacji błędów i poprawy ogólnej dokładności.

Specyfikacja 1000PPR (impulsów na obrót) wskazuje rozdzielczość enkodera magnetycznego, generującego 1000 impulsów na każdy pełny obrót wału silnika. Ta wysoka rozdzielczość umożliwia precyzyjną kontrolę i pozycjonowanie w maszynach laserowych i innych zastosowaniach wymagających dokładnego ruchu.

Kluczowe cechy

Wysoki moment obrotowy i wysoka precyzja
Nadaje się do sprzętu przemysłu zaawansowanych technologii i przemysłu elektronicznego
Dostępny w wersjach z pojedynczym lub podwójnym wałem
Profesjonalne badania i rozwój produkcji

Zdjęcia produktu

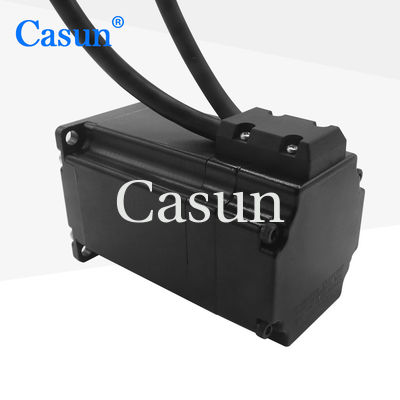

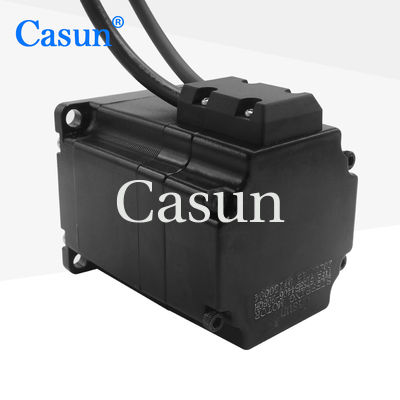

Wygląd silnika

Wymiary silnika

Specyfikacje silnika

Kąt kroku	1.8°
Rozmiar ramy	60mm
Liczba faz	2 fazy
Prąd znamionowy	3A
Moment trzymający	4N.m
Rezystancja	1.5ohm
Indukcyjność	15 mH
Moment bezwładności wirnika	260 g-cm²
Waga silnika	1.4 kg
Liczba przewodów	4
Połączenie	Bipolarne

Specyfikacje operacyjne

Maksymalna temperatura	Maksymalnie 80°C
Temperatura otoczenia	-20°C do 50°C
Temperatura przechowywania	-20°C do 100°C
Zakres wilgotności	85% lub mniej, bez kondensacji
Izolacja uzwojenia silnika	Klasa B 130°C
Rezystancja izolacji	100M Ohm przy 500 VDC
Wytrzymałość dielektryczna	500 VDC przez 1 min

Krzywe wydajności

Krzywa momentu obrotowego

Charakterystyka wydajności

Dostępne modele

Model	Moment trzymający	Prąd znamionowy	Rezystancja na fazę	Indukcyjność na fazę	Moment zrywania	Moment bezwładności wirnika	Przewód	Długość silnika
60SHD4201	650 mN.m	0.6 A	15 Ω	20 mH	50 mN.m	280 g.cm²	4 szt.	45 mm
60SHD4401	1500 mN.m	2.8 A	1 Ω	3.3 mH	70 mN.m	450 g.cm²	4 szt.	56 mm
60SHD4601	3200 mN.m	4.2 A	0.75 Ω	3.7 mH	120 mN.m	580 g.cm²	4 szt.	86 mm
60SHD6602	2500 mN.m	3 A	1.55 Ω	3.7 mH	120 mN.m	580 g.cm²	4 szt.	-

Opcje dostosowywania

Jeśli nasz standardowy silnik nie spełnia Twoich potrzeb, możemy dostosować silnik do Twoich wymagań. Dostosowana zawartość obejmuje między innymi specjalne wały, parametry uzwojenia, wymiary montażowe, przewody z specjalnymi wymaganiami, złącza itp.

Enkoder

Hamulec

Przekładnia

Wał

Kliknij poniższy przycisk "Uzyskaj wycenę", aby podać nam swoje wymagania.
