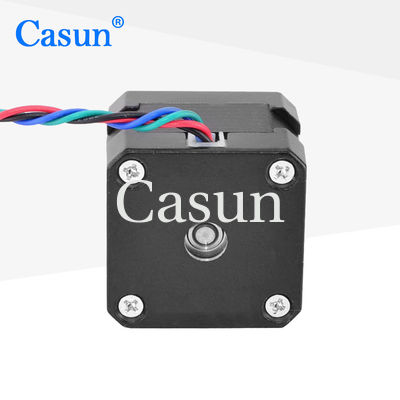

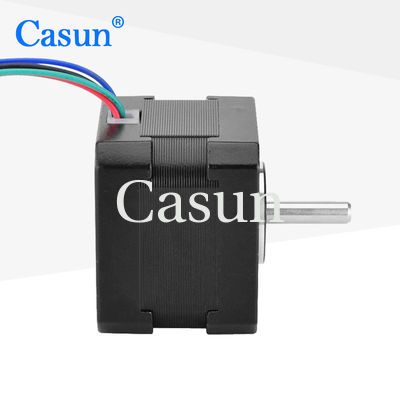

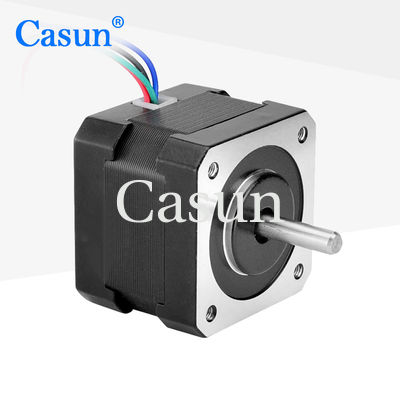

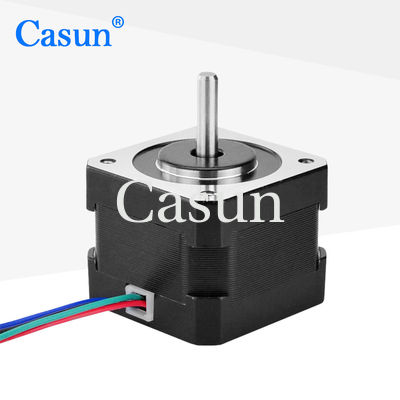

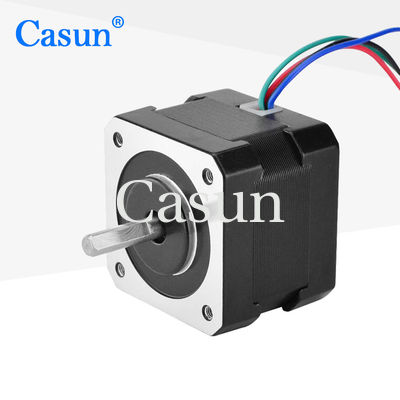

1.8 stopnia NEMA 17 silnik stopniowy DC 24V wysokiej precyzji 4 przewodów

1.8 stopnia NEMA 17 silnik stopniowy DC 24V wysokiej precyzji 4 przewodów

Nazwa marki:	Casun
Numer modelu:	42SHD4077-24BH
MOQ:	1 szt
Cena:	$3.14-$5
Warunki płatności:	D/A, T/T, L/C, D/P
Możliwość zaopatrzenia:	40000+szt.+miesiąc

Informacje szczegółowe

Opis produktu

Informacje szczegółowe

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE,ROHS,ISO

Krok anioła:

1,8°

Trzymanie momentu obrotowego:

192mNm

Aktualny:

0,24A

Długość silnika:

34 MM

Wał:

Płaski wał frezujący o długości 24 mm

Dostosowane:

Silnik można zaprojektować i wyprodukować na zamówienie.

Szczegóły pakowania:

Karton: 36x29x14cm

Podkreślić:

1.8 stopnia nema 17 silnik krokówkowy

Silnik stopniowy wysokiej precyzji NEMA 17

Opis produktu

1.8 stopnia NEMA17 silnik stopniowy DC 24V wysokiej precyzji 4 przewodów

Silniki stopniowe 42 mm mają zalety w zastosowaniach o wysokich kosztach i złożoności.

Sterowanie silnikami krokowymi jest stosunkowo proste, zwykle wymaga jedynie sygnału impulsowego do sterowania liczbą kroków rotacyjnych i prędkością.

Charakterystyka:

Dostępne wersje dwubiegunowe lub jednobiegunowe
Dostarczanie "wielokrotnych międzynarodowych certyfikacji" dla urządzeń przemysłu wysokiej technologii i elektroniki
Koncentruje się na rozwiązaniach dla układu napędowego
Profesjonalne badania i rozwój
Dostosowane opcje usług

Wymiar

1.8 stopnia NEMA 17 silnik stopniowy DC 24V wysokiej precyzji 4 przewodów 0

Wymiary

1.8 stopnia NEMA 17 silnik stopniowy DC 24V wysokiej precyzji 4 przewodów 1

Specyfikacje silnika

Ślubny anioł.	10,8 °
Rozmiar ramy	42 mm
Liczba faz	Faza 2
Prąd nominalny	0.24 A
Moment utrzymania	192 mN.m
Odporność	50 ohm
Indukcyjność	55 mH
Inercja wirnika	38 g-cm2
Masa silnika	0.2 kg
Liczba potencjalnych klientów	4
Połączenie	Bipolarne

Specyfikacje operacyjne

kąt kroku: 1,8°

Maksymalna temperatura: maksymalnie 80°C

Temperatura otoczenia: -20 °C do 50 °C

Temperatura przechowywania: -20 °C do 100 °C

Zakres wilgotności powietrza (%): 85% lub mniej, nie kondensujące

Izolacja drutu magnetycznego: klasa B 130°C

Oporność izolacyjna: 100 M Ohm przy 500 VDC

Siła dielektryczna: 500 VDC przez 1 min.

Krzywy momentu obrotowego

Podmodele

Model	Moment utrzymania	Kąt kroku	Długość silnika	Rodzaj wału	Prąd nominalny
42SHD4950	0.13N.m.	10,8°	20 mm	D wał 20 mm	1.0A
42SHD4003	0.26N.m.	10,8°	34 mm	D wał 20 mm	0.4A
42SHD0261	00,45 N.m.	10,8°	40 mm	D wał 20 mm	1.68A
42SHD4425	0.59N.m.	10,8°	48 mm	D Wał 24 mm	2.0A
42SHD4813	00,8 N.m.	10,8°	60 mm	D Wał 24 mm	2.1A

Pobierz

Jeśli nasz standardowy silnik nie spełni Twoich potrzeb,

Możemy dostosować silnik do Twoich potrzeb.

Zawartość spersonalizowana obejmuje, między innymi, specjalne wały, parametry uzwojenia, wymiary instalacji, przewody ołowiowe o specjalnych wymaganiach, złącza itp.

Opcje:

Koder	Zatrzymaj	Skrzynia biegów	Włócznik

Proszę kliknąć "Zdobądź cytat." przycisk poniżej, aby powiedzieć nam o swoich wymaganiach.
