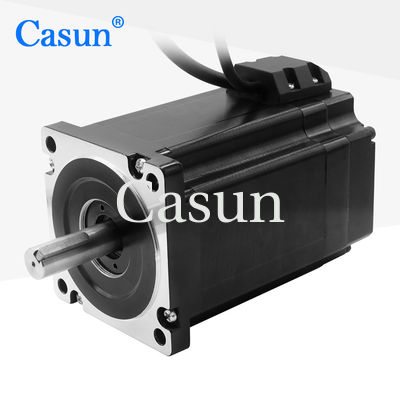

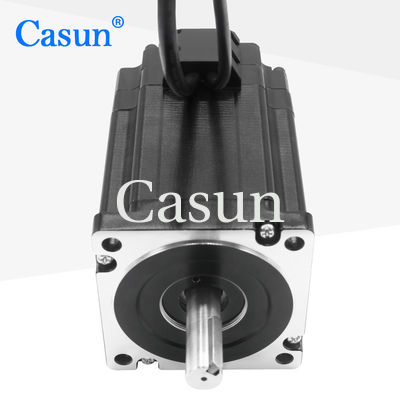

NEMA 34 Encoder Step Motor 12N.M Duży moment przytrzymujący Motor stopniowy z zamkniętą pętlą do CNC

NEMA 34 Encoder Step Motor 12N.M Duży moment przytrzymujący Motor stopniowy z zamkniętą pętlą do CNC

Nazwa marki:	Casun
Numer modelu:	86SHD4509-34Q
MOQ:	1 szt
Cena:	$29.9-$39.99
Warunki płatności:	D/A, T/T, L/C, D/P
Możliwość zaopatrzenia:	40000+szt.+miesiąc

Informacje szczegółowe

Opis produktu

Informacje szczegółowe

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE,ROHS,ISO

Krok anioła:

1,8°

Trzymanie momentu obrotowego:

12Nm

Aktualny:

Długość silnika:

149 mm

Wał:

Długość 34mm

Dostosowane:

Silnik można zaprojektować i wyprodukować na zamówienie.

Szczegóły pakowania:

Karton: 36x29x14cm

Możliwość Supply:

40000+szt.+miesiąc

Podkreślić:

NEMA 34 Encoder Step Motor

Duży silnik stopniowy z koderem momentu obrotu

Opis produktu

NEMA 34 Encoder Step Motor 12N.M Duży moment przytrzymujący Motor stopniowy z zamkniętą pętlą do CNC

Przegląd produktu

NEMA 34 12N.m zestawy silników stopniowych 1000PPR o zamkniętej pętli z koderem magnetycznym do maszyn warstwowych i aplikacji CNC.

System stopniowego silnika z zamkniętą pętlą wykorzystuje informacje zwrotne w celu zapewnienia dokładnego pozycjonowania.Ten sprzęg zwrotny pozwala sterownikowi monitorować i regulować pozycję silnika w czasie rzeczywistym, minimalizując potencjalne błędy i zwiększając ogólną dokładność.

Specyfikacja 1000PPR (Pulses Per Revolution) wskazuje rozdzielczość kodera magnetycznego.Ta wysoka rozdzielczość umożliwia precyzyjne sterowanie i pozycjonowanie w maszynach warstwowych lub w każdym innym zastosowaniu, które wymagają dokładnego ruchu.

Wysoki moment obrotowy i wysoka precyzja
Do urządzeń przemysłu zaawansowanego technologicznie i przemysłu elektronicznego
Dostępne w wersji jedno- lub podwójnie wału
W Chinach od 12 lat i obsługuje ponad 800 klientów
Profesjonalne badania i rozwój

Wymiar

Wymiary

Specyfikacje silnika

Kąt kroku	10,8°
Wielkość ramki	60 mm
Liczba faz	Faza 2
Prąd nominalny	6A
Moment utrzymania	12N.m
Odporność	1.5 ohm
Indukcyjność	7.2 mH
Inercja wirnika	3600g-cm2
Waga silnika	50,15 kg
Liczba prowadnic	4
Połączenie	Bipolarne

Specyfikacje operacyjne

Kąt kroku	10,8°
Maksymalna temperatura	Maksymalnie 80°C
Temperatura otoczenia	-20 do 50°C
Temperatura przechowywania	-20°C do 100°C
Zakres wilgotności	Nie więcej niż 85%, nie kondensujące
Izolacja drutów magnetycznych	Klasa B 130 stopni C
Odporność na izolację	100M Ohm przy 500 VDC
Siła dielektryczna	500 VDC przez 1 minutę

Krzywy momentu obrotowego

Podmodele

Model	Moment utrzymania	Prąd nominalny	Opór na fazę	Indukcja na fazę	Moment hamowania	Bezwładność wirnika	Włókna ołowiowe	Długość silnika
60SHD4201	650 mN.m	0.6 A	15 Ω	20 mH	50 mNm	280 g.cm2	4 Nie.	45 mm
60SHD4401	1500 mN.m	2.8 A	1 Ω	30,3 mH	70 mNm	450 g.cm2	4 Nie.	56 mm
60SHD4601	3200 mN.m	4.2 A	00,75 Ω	30,7 mH	120 mN.m	580 g.cm2	4 Nie.	86 mm
60SHD6602	2500 mN.m	3 A	10,55 Ω	30,7 mH	120 mN.m	580 g.cm2	4 Nie.	-

Opcje dostosowywania

Jeśli nasz standardowy silnik nie spełnia Twoich potrzeb, możemy dostosować silnik do Twoich wymagań.

Zawartość spersonalizowana obejmuje, między innymi, specjalne wały, parametry uzwojenia, wymiary instalacji, przewody ołowiowe o specjalnych wymaganiach, złącza itp.

Koder

Zatrzymaj

Skrzynia biegów

Włócznik

Zdobądź cytat.
