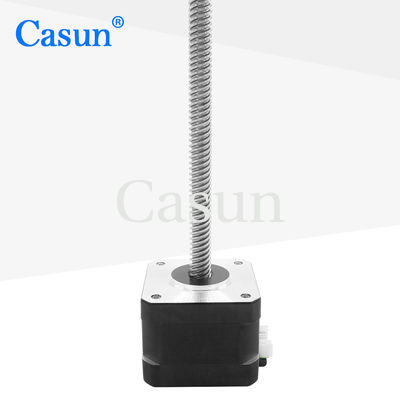

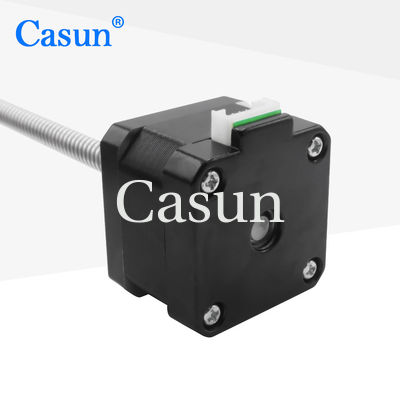

Wypęd zewnętrzny, śrubkowy silnik liniowy NEMA 17 z CE ROHS dla automatyki laboratoryjnej

Wypęd zewnętrzny, śrubkowy silnik liniowy NEMA 17 z CE ROHS dla automatyki laboratoryjnej

Nazwa marki:	Casun
Numer modelu:	42SHD0003-200NKH
MOQ:	1 szt
Warunki płatności:	D/A, T/T, L/C, D/P
Możliwość zaopatrzenia:	40000+szt.+miesiąc

Informacje szczegółowe

Opis produktu

Informacje szczegółowe

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE,ROHS,ISO

Kąt krokowy:

1,8 stopnia

Aktualny:

0,4A

Trzymanie momentu obrotowego:

280mNm

Długość śruby:

200mm

Dostosowane:

Silnik można zaprojektować i wyprodukować na zamówienie.

Szczegóły pakowania:

Karton: 38x29x14m

Podkreślić:

NEMA 17 Wkrętowy silnik liniowy

Automatyka Laboratory Screw Linear Motor

CE ROHS Wkrętowy silnik liniowy

Opis produktu

Umożliwienie silnikowi sterowania uderzeniem dokładniejszymi krokami poprawia dokładność sterowania ruchem.

Automatyka laboratoryjna, przetwarzanie półprzewodników, sprzęt transportowy.

Charakterystyka:

Dostępne wersje dwubiegunowe lub jednobiegunowe
Specjalizujemy się w usługach na miarę.
Dostępne w wersji jedno- lub podwójnie wału
Dziesięcioletnia gwarancja i zakup z ufnością
Nasi inżynierowie będą w kontakcie w ciągu 48 godzin, aby zapewnić najlepsze rozwiązanie.

Wymiary

Specyfikacje silnika

Ślubny anioł.	10,8 °
Rozmiar ramy	42 mm
Liczba faz	Faza 2
Prąd nominalny	0.4Amp
Moment utrzymania	280 mNm
Odporność	30 ohm
Indukcyjność	37mH
Inercja wirnika	38 g-cm2
Masa silnika	00,2 kg
Śruby ołowiowe	Tr8X8
Połączenie	Bipolarne

Specyfikacje operacyjne

kąt kroku: 1,8°

Maksymalna temperatura: maksymalnie 80°C

Temperatura otoczenia: -20 °C do 50 °C

Temperatura przechowywania: -20 °C do 100 °C

Zakres wilgotności powietrza (%): 85% lub mniej, nie kondensujące

Izolacja drutu magnetycznego: klasa B 130°C

Oporność izolacyjna: 100 M Ohm przy 500 VDC

Siła dielektryczna: 500 VDC przez 1 min.

Radiał wiązki:0.02 Maks. (450 g obciążenia)

Aksyjne odtwarzanie wału:0.08 Maks. (450 g obciążenia)

Maksymalna siła promieniowa:28N (20 mm od kołnierza)

Maksymalna siła osiowa):10N

Krzywy momentu obrotowego

Podmodele

Model	Moment utrzymania	Kąt kroku	Długość silnika	Rodzaj wału	Prąd nominalny
42SHD4950	0.13N.m.	10,8°	20 mm	D wał 20 mm	1.0A
42SHD4003	0.26N.m.	10,8°	34 mm	D wał 20 mm	0.4A
42SHD0261	00,45 N.m.	10,8°	40 mm	D wał 20 mm	1.68A
42SHD4425	0.59N.m.	10,8°	48 mm	D Wał 24 mm	2.0A
42SHD4813	00,8 N.m.	10,8°	60 mm	D Wał 24 mm	2.1A

Długość ciała	Średnica śruby	Głupota	Długość śruby
20 mm 34 mm 40 mm 48 mm 60 mm	5	2	20-1000 mm
		8
	6.35	1.27
		3.175
		6.35
	6.5	3
		6.35
	8	1
		2
		4
		8
		12

Pobierz

Jeśli nasz standardowy silnik nie spełni Twoich potrzeb,

Możemy dostosować silnik do Twoich potrzeb.

Zawartość spersonalizowana obejmuje, między innymi, specjalne wały, parametry uzwojenia, wymiary instalacji, przewody ołowiowe o specjalnych wymaganiach, złącza itp.

Opcje:
Koder, hamulca, skrzynia biegów, wał.

Wypęd zewnętrzny, śrubkowy silnik liniowy NEMA 17 z CE ROHS dla automatyki laboratoryjnej 1

Proszę kliknąć "Zdobądź cytat." przycisk poniżej, aby powiedzieć nam o swoich wymaganiach.
