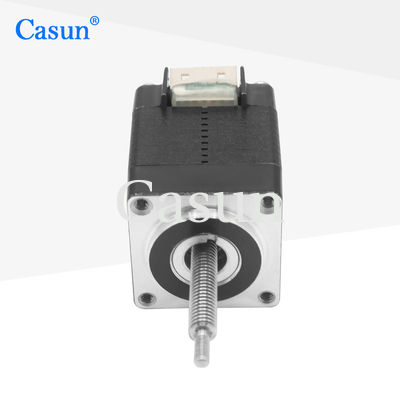

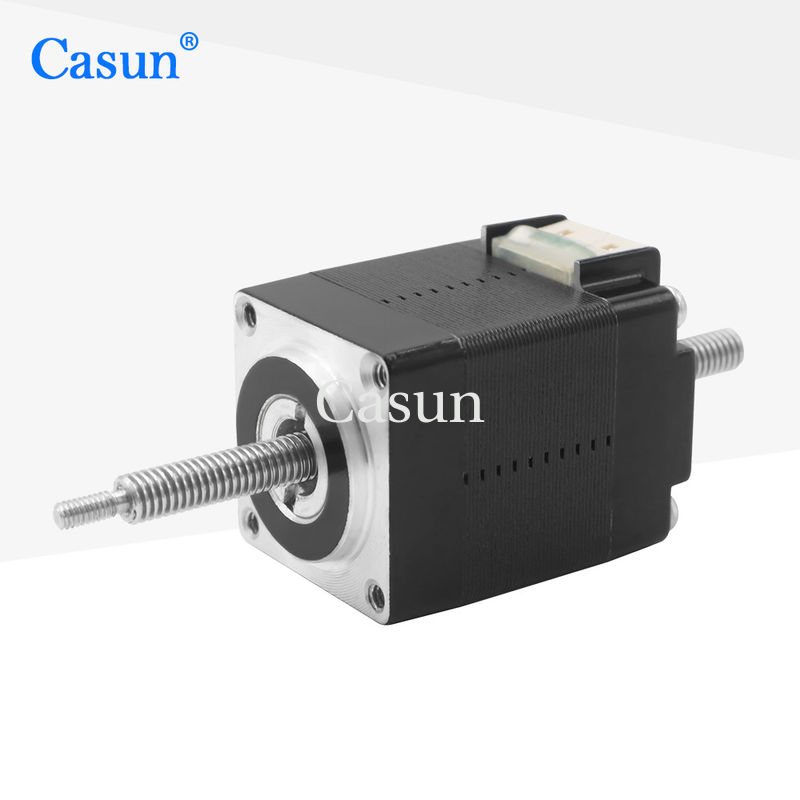

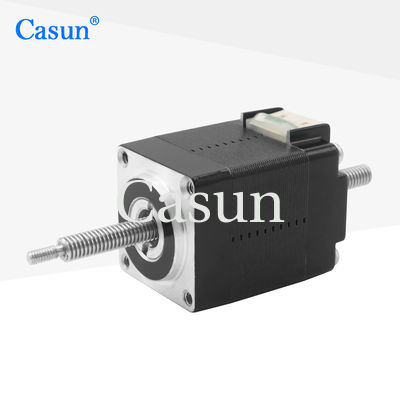

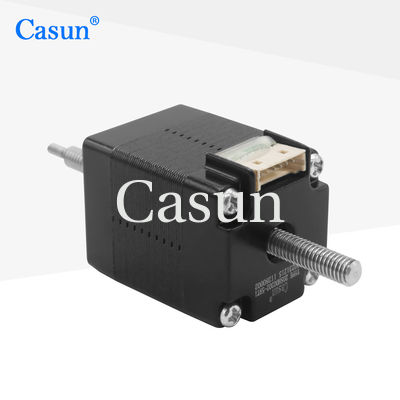

NEMA 8 Motor stopniowy niewłączony do 15mN.m robotów edukacyjnych

NEMA 8 Motor stopniowy niewłączony do 15mN.m robotów edukacyjnych

Nazwa marki:	Casun
Numer modelu:	20SHD0302-59T1
MOQ:	1 szt
Cena:	$13-$13.5
Warunki płatności:	D/A, T/T, L/C, D/P
Możliwość zaopatrzenia:	40000+szt.+miesiąc

Informacje szczegółowe

Opis produktu

Informacje szczegółowe

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE,ROHS,ISO

Aktualny:

0,5 A

Trzymanie momentu obrotowego:

15mNm

Kąt krokowy:

1,8 stopnia

Faza:

Moment hamujący:

2mNm

Dostosowane:

Silnik można zaprojektować i wyprodukować na zamówienie.

Szczegóły pakowania:

Karton: 38x29x14m

Podkreślić:

Roboty edukacyjne

15mN.m.

Opis produktu

Poprzez kontrolę sygnałów impulsowych łatwo osiągnąć złożone trajektorie ruchu.

Nawet przy niskich prędkościach silniki stopniowe mogą utrzymywać wysoki moment obrotowy, co sprawia, że nadają się do sytuacji o wysokich wymaganiach dotyczących mocy i dokładności.

Charakterystyka:

Dostępne wersje dwubiegunowe lub jednobiegunowe
Konstrukcja hybrydowego krokówki
Działa od 12 lat w Chinach, obsługując ponad 800 klientów
Dostarczanie licznych międzynarodowych certyfikacji dla zaawansowanych technologii i sprzętu przemysłu elektronicznego.
Dostosowanie na żądanie

Wymiary

Specyfikacje silnika

Ślubny anioł.	10,8 °
Rozmiar ramy	20 mm
Liczba faz	Faza 2
Prąd nominalny	0.5Amp
Moment utrzymania	15mN.m
Odporność	5.1 ohm
Indukcyjność	1.5mH
Inercja wirnika	2g-cm2
Masa silnika	00,08 kg
Śruby ołowiowe	Tr3.35X0.6096
Połączenie	Bipolarne

Specyfikacje operacyjne

kąt kroku: 1,8°

Maksymalna temperatura: maksymalnie 80°C

Temperatura otoczenia: -20 °C do 50 °C

Temperatura przechowywania: -20 °C do 100 °C

Zakres wilgotności powietrza (%): 85% lub mniej, nie kondensujące

Izolacja drutu magnetycznego: klasa B 130°C

Oporność izolacyjna: 100 M Ohm przy 500 VDC

Siła dielektryczna: 500 VDC przez 1 min.

Radiał wiązki:0.02 Maks. (450 g obciążenia)

Aksyjne odtwarzanie wału:0.08 Maks. (450 g obciążenia)

Maksymalna siła promieniowa:28N (20 mm od kołnierza)

Maksymalna siła osiowa):10N

Krzywy momentu obrotowego

Podmodele

Model	Moment utrzymania	Kąt kroku	Długość silnika	Rodzaj wału	Prąd nominalny
42SHD4950	0.13N.m.	10,8°	20 mm	D wał 20 mm	1.0A
42SHD4003	0.26N.m.	10,8°	34 mm	D wał 20 mm	0.4A
42SHD0261	00,45 N.m.	10,8°	40 mm	D wał 20 mm	1.68A
42SHD4425	0.59N.m.	10,8°	48 mm	D Wał 24 mm	2.0A
42SHD4813	00,8 N.m.	10,8°	60 mm	D Wał 24 mm	2.1A

Długość ciała	Średnica śruby	Głupota	Długość śruby
20 mm 34 mm 40 mm 48 mm 60 mm	5	2	20-1000 mm
		8
	6.35	1.27
		3.175
		6.35
	6.5	3
		6.35
	8	1
		2
		4
		8
		12

Pobierz

Jeśli nasz standardowy silnik nie spełni Twoich potrzeb,

Możemy dostosować silnik do Twoich potrzeb.

Zawartość spersonalizowana obejmuje, między innymi, specjalne wały, parametry uzwojenia, wymiary instalacji, przewody ołowiowe o specjalnych wymaganiach, złącza itp.

Opcje:
Koder, hamulca, skrzynia biegów, wał.

NEMA 8 Motor stopniowy niewłączony do 15mN.m robotów edukacyjnych 1

Proszę kliknąć "Zdobądź cytat." przycisk poniżej, aby powiedzieć nam o swoich wymaganiach.
