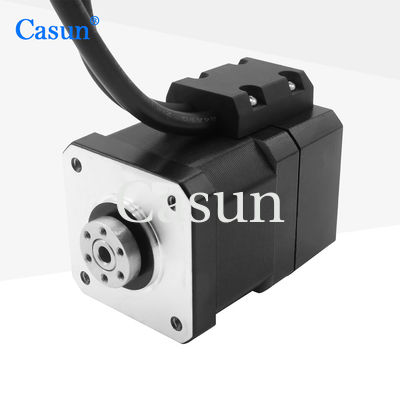

NEMA 17 Skrzynia biegów 5:1 Motor stopniowy z kodem 2.0A dla urządzeń automatycznych

NEMA 17 Skrzynia biegów 5:1 Motor stopniowy z kodem 2.0A dla urządzeń automatycznych

Nazwa marki:	Casun
Numer modelu:	42SHD4217-7SKQH
MOQ:	1 szt
Cena:	$23.3-$26.3
Warunki płatności:	D/A, T/T, L/C, D/P
Możliwość zaopatrzenia:	40000+szt.+miesiąc

Informacje szczegółowe

Opis produktu

Informacje szczegółowe

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE,ROHS,ISO

Ciało:

40mm

Kąt kroku (stopnie):

1,8 stopnia

Liczba impulsów:

1000

Aktualny:

1,5a

Waga:

0,4 kg

Dostosowane:

Silnik można zaprojektować i wyprodukować na zamówienie.

Szczegóły pakowania:

Karton: 36x29x14cm

Możliwość Supply:

40000+szt.+miesiąc

Podkreślić:

Silnik krokowy skrzyni biegów

2.0A Silnik stopniowy

Silnik stopniowy kodera

Opis produktu

Silnik krokowy NEMA 17 ze skrzynią biegów 5:1 z enkoderem 2.0A do urządzeń automatyki

Silniki z enkoderami mogą osiągnąć bardziej złożoną kontrolę ruchu, taką jak precyzyjna regulacja prędkości i pozycji. Połączenie silnika krokowego i reduktora zapewnia precyzyjną kontrolę ruchu.

Kluczowe cechy

Dostępne wersje bipolarne lub unipolarnie
Oferujemy usługi dostosowane do potrzeb klienta i zapraszamy do produkcji kontraktowej
Dziesięcioletnia gwarancja dla pewności zakupu
Nasz zespół inżynierów skontaktuje się z Państwem w ciągu 48 godzin, aby dostarczyć optymalne rozwiązanie
Specjalizacja w badaniach i rozwoju oraz produkcji

Wymiary

Specyfikacje silnika

Kąt kroku	1.8°
Rozmiar ramy	42 mm
Liczba faz	2 fazy
Prąd znamionowy	1.5 A
Moment trzymający	450 mN.m
Rezystancja	2.2 om
Indukcyjność	5.0 mH
Moment bezwładności wirnika	57 g-cm²
Waga silnika	0.4 kg
Liczba impulsów	1000
Połączenie	Bipolarne

Specyfikacje robocze

Silnik

Kąt kroku	1.8°
Maksymalna temperatura	Maksymalnie 80°C
Temperatura otoczenia	-20°C do 50°C
Temperatura przechowywania	-20°C do 100°C
Zakres wilgotności	85% lub mniej, bez kondensacji
Izolacja uzwojenia	Klasa B 130°C
Rezystancja izolacji	100M Ohm przy 500 VDC
Wytrzymałość dielektryczna	500 VDC przez 1 min

Skrzynia biegów

Materiał obudowy	Metal
Łożysko na wyjściu	Łożyska kulkowe
Maks. obciążenie promieniowe (12 mm od kołnierza)	≤80N
Maks. obciążenie osiowe wału	≤30N
Luźność promieniowa wału (blisko kołnierza)	≤0.06mm
Luźność osiowa wału	≤0.3mm
Luźność bez obciążenia	1.5°

Krzywe momentu obrotowego

Dane krzywych momentu obrotowego dostępne na życzenie.

Podmodele

Długość silnika	Długość skrzyni biegów	Przełożenie	Sprawność
34 mm	27.2 mm	3.71	90%
40 mm		5.18	90%
48 mm		13.76	80%
60 mm		19.2	80%
35 mm	42.7 mm	51	70%
		71	70%
		99.5	70%
		139	70%

Pobierz

Dokumentacja techniczna i specyfikacje dostępne do pobrania.

Opcje dostosowania

Jeśli nasz standardowy silnik nie spełnia Państwa potrzeb, możemy dostosować silnik do Państwa wymagań. Dostosowanie obejmuje między innymi specjalne wały, parametry uzwojenia, wymiary montażowe, przewody zasilające o specjalnych wymaganiach, złącza itp.

Enkoder

Hamulec

Skrzynia biegów Gearbox option for NEMA 17 stepper motor

Wał

Proszę kliknąć poniższy przycisk "Uzyskaj wycenę", aby podać nam swoje wymagania.

Uzyskaj wycenę
