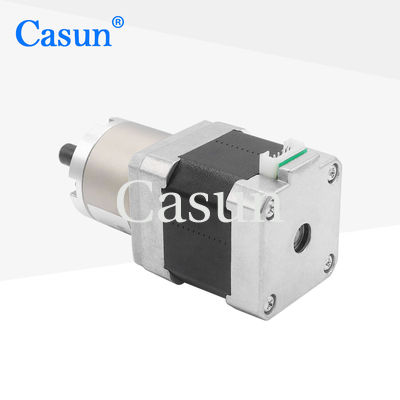

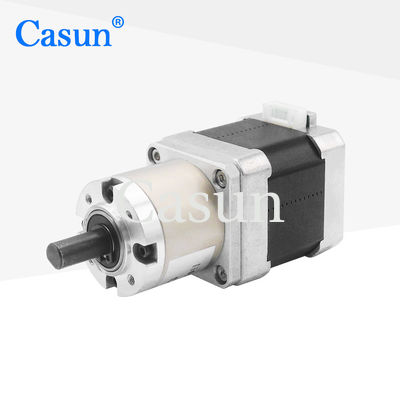

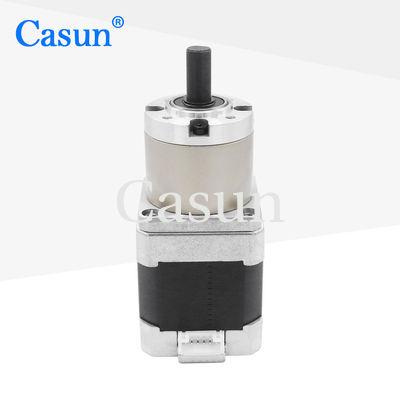

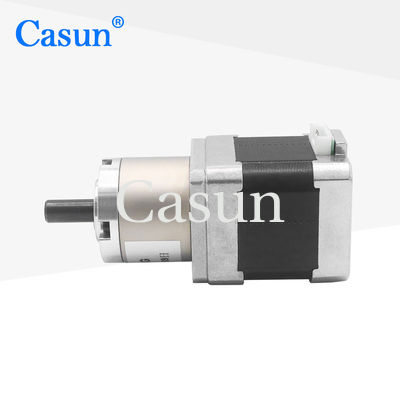

Wysoki moment obrotowy NEMA 17 Economy Planetary 424248mm Stepper Motor Gear Ratio 1:13

Wysoki moment obrotowy NEMA 17 Economy Planetary 424248mm Stepper Motor Gear Ratio 1:13

Nazwa marki:	Casun
Numer modelu:	42SHD0404-13G
MOQ:	1 szt
Cena:	$16.49-$24.14
Warunki płatności:	D/A, T/T, L/C, D/P
Możliwość zaopatrzenia:	40000+szt.+miesiąc

Informacje szczegółowe

Opis produktu

Informacje szczegółowe

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE,ROHS,ISO

Wyjściowy moment obrotowy:

3,2 nm

Długość:

48 mm

Prąd znamionowy:

1,5a

Napięcie znamionowe:

12 V

Współczynnik redukcji przekładni:

1:13

Dostosowane:

Silnik można zaprojektować i wyprodukować na zamówienie.

Szczegóły pakowania:

Karton: 36x29x14cm

Możliwość Supply:

40000+szt.+miesiąc

Podkreślić:

Silnik stopniowy planetarny

424248mm Planetary Stepper Motor

Silnik planetarny z wysokim momentem obrotowym

Opis produktu

Silnik krokowy NEMA 17 z przekładnią planetarną o wysokim momencie obrotowym, ekonomiczny, 42x42x48mm, przełożenie 1:13

Przekładnia może zmniejszyć liczbę kroków silnika, tym samym zmniejszając kątowe przemieszczenie każdego kroku i poprawiając dokładność pozycjonowania. Zastosowanie w sprzęcie medycznym obejmuje pozycjonowanie precyzyjnych narzędzi chirurgicznych i regulację platform podtrzymujących pacjenta.

Kluczowe cechy

Dostępne wersje bipolarne lub unipolarne
Usługi dostosowywania i produkcja kontraktowa
12 lat działalności w Chinach z ponad 800 obsłużonymi klientami
Profesjonalny specjalista od rozwiązań napędowych
Dostosowania na życzenie

Wymiary

Specyfikacje silnika

Kąt kroku	1,8°
Rozmiar ramy	42 mm
Liczba faz	2 fazy
Prąd znamionowy	1,5 A
Moment obrotowy wyjściowy (ref.)	3,2 Nm (przy 10 obr./min)
Rezystancja	1,65 Ω
Indukcyjność	2,8 mH
Moment bezwładności wirnika	38 g·cm²
Masa silnika	0,56 kg
Przełożenie przekładni	1:13
Połączenie	Bipolarne

Specyfikacje operacyjne

Silnik

Kąt kroku	1,8°
Maksymalna temperatura	Maksymalnie 80°C
Temperatura otoczenia	-20°C do 50°C
Temperatura przechowywania	-20°C do 100°C
Zakres wilgotności	85% lub mniej, bez kondensacji
Izolacja uzwojenia	Klasa B 130°C
Rezystancja izolacji	100 MΩ przy 500 VDC
Wytrzymałość dielektryczna	500 VDC przez 1 min

Przekładnia

Materiał obudowy	Metal
Łożysko na wyjściu	Łożyska kulkowe
Maks. obciążenie promieniowe (12 mm od kołnierza)	≤80N
Maks. obciążenie osiowe wału	≤30N
Luzy promieniowe wału (blisko kołnierza)	≤0,06 mm
Luzy osiowe wału	≤0,3 mm
Luz powrotny przy braku obciążenia	1,5°

Podmodele

Długość silnika	Długość przekładni	Przełożenie	Sprawność
34 mm	27,2 mm	3,71	90%
40 mm		5,18	35 mm
48 mm		13,76
60 mm		19,2
	26,8	42,7 mm	51
			71
			99,5
			139

Opcje dostosowywania

Jeśli nasz standardowy silnik nie spełnia Twoich potrzeb, możemy dostosować silnik do Twoich wymagań. Dostosowywana zawartość obejmuje między innymi specjalne wały, parametry uzwojenia, wymiary montażowe, przewody zasilające o specjalnych wymaganiach, złącza itp.

Enkoder

Hamulec

Przekładnia

Wał

Kliknij poniższy przycisk "Uzyskaj wycenę", aby podać nam swoje wymagania.
