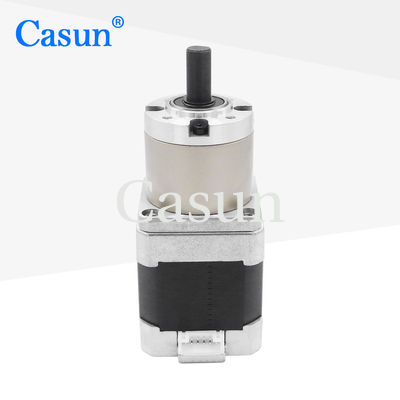

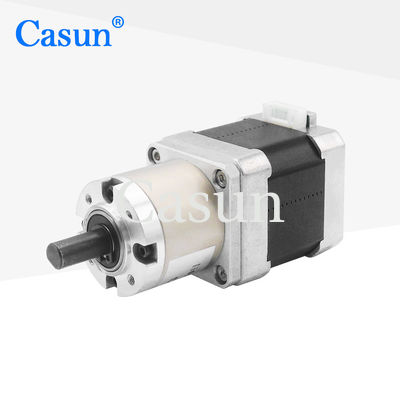

NEMA 17 424248mm skrzynia biegów silnik krokany 1,5A stosunek biegów 1:19.2

NEMA 17 424248mm skrzynia biegów silnik krokany 1,5A stosunek biegów 1:19.2

Nazwa marki:	Casun
Numer modelu:	42SHD0404-19G
MOQ:	1 szt
Cena:	$16.49-$24.14
Warunki płatności:	D/A, T/T, L/C, D/P
Możliwość zaopatrzenia:	40000+szt.+miesiąc

Informacje szczegółowe

Opis produktu

Informacje szczegółowe

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE,ROHS,ISO

Wyjściowy moment obrotowy:

3,2 nm

Długość:

48 mm

Prąd znamionowy:

1,5a

Napięcie znamionowe:

12 V

Współczynnik redukcji przekładni:

1:19.2

Dostosowane:

Silnik można zaprojektować i wyprodukować na zamówienie.

Szczegóły pakowania:

Karton: 36x29x14cm

Podkreślić:

NEMA 17 Silnik stopniowy z skrzynią biegów

12V NEMA 17 skrzynia biegów silnik stopniowy

1.5A NEMA 17 Szybki silnik biegów

Opis produktu

Silnik stopniowy o przyspieszeniu 42 mm jest szeroko stosowany w różnych zastosowaniach przemysłowych, takich jak sprzęt automatyczny, precyzyjne systemy pozycjonowania, sprzęt elektroniczny itp.

Konstrukcja skrzynki biegów może poprawić trwałość i niezawodność silnika oraz wydłużyć jego żywotność.

Charakterystyka:

Dostępne wersje dwubiegunowe lub jednobiegunowe
Oferujemy dostosowane usługi i serdecznie witamy produkcję kontraktową
Posiadamy doświadczenie w rozwiązaniach dla układów napędowych
Specjalista ds. rozwiązań dla układu napędowego
Aktywnie poszukuje się dilerów

Wymiary

Specyfikacje silnika

Ślubny anioł.	10,8 °
Rozmiar ramy	42 mm
Liczba faz	Faza 2
Prąd nominalny	1.5 A
Prędkość obrotowa	4.1N.m (w 10 obrotów na minutę)
Odporność	1.65 mm
Indukcyjność	20,8 mH
Inercja wirnika	38 g-cm2
Masa silnika	00,85 kg
Wskaźnik redukcji przekładni	1:19.2
Połączenie	Bipolarne

Specyfikacje operacyjne

Silnik

kąt kroku: 1,8°

Maksymalna temperatura: maksymalnie 80°C

Temperatura otoczenia: -20 °C do 50 °C

Temperatura przechowywania: -20 °C do 100 °C

Zakres wilgotności powietrza (%): 85% lub mniej, nie kondensujące

Izolacja drutu magnetycznego: klasa B 130°C

Oporność izolacyjna: 100 M Ohm przy 500 VDC

Siła dielektryczna: 500 VDC przez 1 min.

Skrzynka biegów

Materiał obudowy:Metal
łożyska przy wyjściu: łożyska kulkowe
Maks.Obciążenie promieniowe ((12 mm od kołnierza): ≤ 80N
Maks.Obciążenie osiowe wału: ≤ 30N
Wykrycie promieniowe wału (w pobliżu paska): ≤ 0,06 mm
Odtwarzanie osi wału: ≤ 0,3 mm
Odpowiedź w miejscu bez ładunku:10,5°

Krzywy momentu obrotowego

Podmodele

Długość silnika	Długość skrzynki biegów	Raio	Efektywność
34 mm 40 mm 48 mm 60 mm	27.2 mm	3.71	90%
		5.18
	35 mm	13.76	80%
		19.2
		26.8
	420,7 mm	51	70%
		71
		99.5
		139

Pobierz

Jeśli nasz standardowy silnik nie spełni Twoich potrzeb,

Możemy dostosować silnik do Twoich potrzeb.

Zawartość spersonalizowana obejmuje, między innymi, specjalne wały, parametry uzwojenia, wymiary instalacji, przewody ołowiowe o specjalnych wymaganiach, złącza itp.

Opcje:
Koder, hamulca, skrzynia biegów, wał.

NEMA 17 42*42*48mm skrzynia biegów silnik krokany 1,5A stosunek biegów 1:19.2 1

Proszę kliknąć "Zdobądź cytat." przycisk poniżej, aby powiedzieć nam o swoich wymaganiach.
