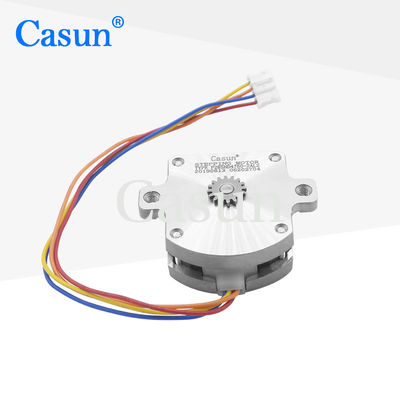

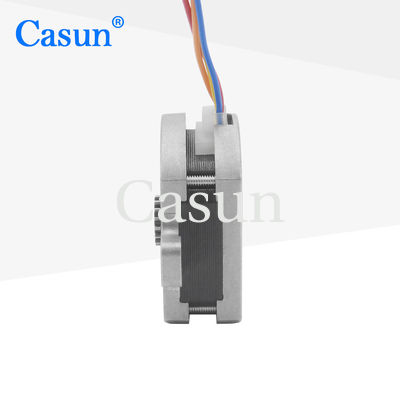

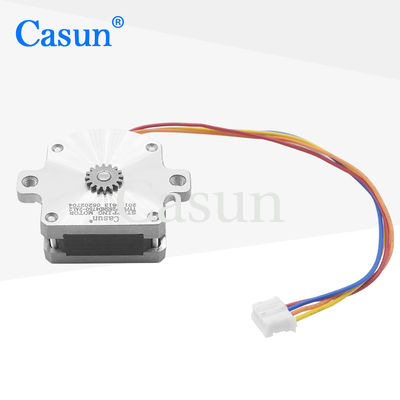

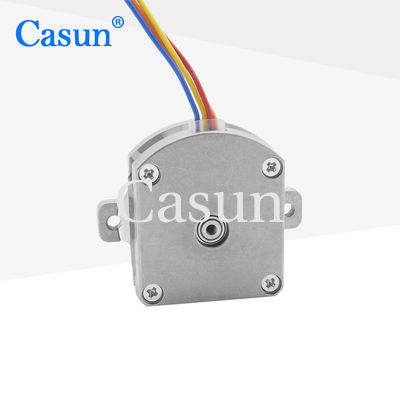

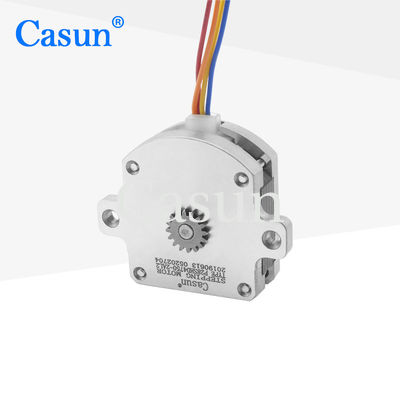

Pancake Stepper Motor 1,8 stopnia 2 fazy 1,55 V 13mm Gniazdo biegów dla maszyny SMT

Pancake Stepper Motor 1,8 stopnia 2 fazy 1,55 V 13mm Gniazdo biegów dla maszyny SMT

Nazwa marki:	Casun
Numer modelu:	P28SHD4750-2AL2
MOQ:	1 szt
Cena:	$12.3-$13.8
Warunki płatności:	D/A, T/T, L/C, D/P
Możliwość zaopatrzenia:	40000+szt.+miesiąc

Informacje szczegółowe

Opis produktu

Informacje szczegółowe

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE,ROHS,ISO

Aktualny:

0,5A

Masa:

40g

Waga:

0,5 kg

Kąt krokowy:

1,8 stopnia

Faza:

Liczba zębów:

Dostosowane:

Silnik można zaprojektować i wyprodukować na zamówienie.

Szczegóły pakowania:

Karton: 36x29x14cm

Możliwość Supply:

40000+szt.+miesiąc

Podkreślić:

13mm Gniazdo biegów Pancake Stepper

1.55 V Pancake Stepper Motor

1.8 stopnia Pancake Stepper Motor

Opis produktu

Silnik krokowy płaski 1.8 stopnia 2-fazowy 1.55 V z wałem zębatym 13 mm do maszyny SMT

Silniki krokowe płaskie charakteryzują się lekką konstrukcją, która zmniejsza wagę sprzętu i tworzy bardziej kompaktową ogólną strukturę. Silniki te są przeznaczone do zastosowań wymagających precyzyjnego pozycjonowania w produkcji półprzewodników, instrumentach optycznych i sprzęcie medycznym.

Kluczowe cechy

Dostępne wersje bipolarne lub unipolarne
Konsultacje inżynierskie w ciągu 48 godzin w celu uzyskania optymalnych rozwiązań
Każdy model można dostosować do różnych scenariuszy zastosowań
Certyfikat CE i RoHS
Dostępne niestandardowe rozwiązania na życzenie

Wymiary

Specyfikacje silnika

Kąt kroku	1.8°
Rozmiar ramy	28 mm
Liczba faz	2 fazy
Prąd znamionowy	0.5A
Moment trzymający	25 mN.m
Rezystancja	3.1 Ω
Indukcyjność	0.95mH
Moment bezwładności wirnika	2 g-cm²
Waga silnika	40g
Liczba przewodów	4
Połączenie	Bipolarne

Specyfikacje robocze

Kąt kroku	1.8°
Maksymalna temperatura	Maksymalnie 80°C
Temperatura otoczenia	-20°C do 50°C
Temperatura przechowywania	-20°C do 100°C
Zakres wilgotności	85% lub mniej, bez kondensacji
Izolacja uzwojenia wirnika	Klasa B 130°C
Rezystancja izolacji	100M Ω przy 500 VDC
Wytrzymałość dielektryczna	500 VDC przez 1 min

Dostępne modele

Model	Długość silnika	Prąd	Moment trzymający
P28SHD4611	9.5mm	0.5A	16mN.m
P28SHD4701	10.6mm	0.5A	20mN.m
P28SHD4750	13-15mm	0.5A	25mN.m
P28SHD4950	17.9mm	0.5A	35mN.m

Dostępne niestandardowe rozwiązania

Jeśli nasze standardowe modele silników nie spełniają Twoich specyficznych wymagań, możemy dostosować silniki do Twoich dokładnych specyfikacji. Opcje dostosowywania obejmują specjalne wały, parametry uzwojenia, wymiary montażowe, specjalistyczne przewody, złącza i inne.

Enkoder

Hamulec

Przekładnia

Wał
