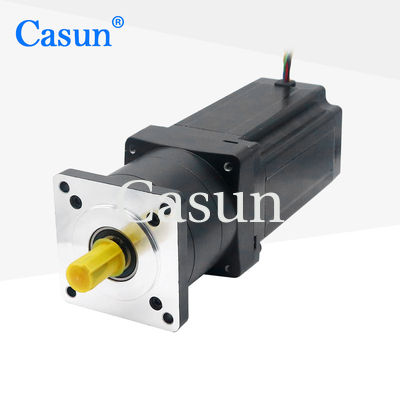

149 mm Nema 34 z napędem krokowym z dużym współczynnikiem redukcji 10 1 Planetary Gearbox

149 mm Nema 34 z napędem krokowym z dużym współczynnikiem redukcji 10 1 Planetary Gearbox

Nazwa marki:	Casun
Numer modelu:	86SHD8503-10GH
MOQ:	1 szt
Cena:	$68.15-$71.15
Warunki płatności:	D/A, T/T, L/C, D/P
Możliwość zaopatrzenia:	40000+szt.+miesiąc

Informacje szczegółowe

Opis produktu

Informacje szczegółowe

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE,ROHS,ISO

Słowa kluczowe:

motoreduktor krokowy

Woltaż:

5,04 V prądu stałego

Waga:

5,0 kg

Kąt kroku (stopnie):

1,8 stopnia

Stosunek:

10,562:1

Dostosowane:

Silnik można zaprojektować i wyprodukować na zamówienie.

Szczegóły pakowania:

Karton: 36x29x14cm

Podkreślić:

149 mm Nema 34 z napędem biegówkowym

Large Reduction Geared Stepper Motor

Opis produktu

Silniki z reduktorami umożliwiają bardziej złożone sterowanie ruchem, takie jak precyzyjne regulacje prędkości i pozycji.

Połączenie wysokiej precyzji silników kroków z funkcją zwiększania momentu obrotowego reduktorów zapewnia większą wydajność i elastyczność.

Charakterystyka:

Dostępne wersje dwubiegunowe lub jednobiegunowe
Konstrukcja hybrydowego krokówki
Dostępne w wersji jedno- lub podwójnie wału
Szukamy dilerów!
Oferujemy niestandardowe usługi i akceptujemy produkcję kontraktową

Wymiary

Specyfikacje silnika

Ślubny anioł.	10,8 °
Rozmiar ramy	86 mm
Liczba faz	Faza 2
Prąd nominalny	2.8Amp
Moment utrzymania	100,6 N.m.
Odporność	1.68 ohm
Indukcyjność	180,8 mH
Inercja wirnika	3600g-cm2
Masa silnika	50,0 kg
Wskaźnik redukcji przekładni	10.562:1
Połączenie	Bipolarne

Specyfikacje operacyjne

Silnik

kąt kroku: 1,8°

Maksymalna temperatura: maksymalnie 80°C

Temperatura otoczenia: -20 °C do 50 °C

Temperatura przechowywania: -20 °C do 100 °C

Zakres wilgotności powietrza (%): 85% lub mniej, nie kondensujące

Izolacja drutu magnetycznego: klasa B 130°C

Oporność izolacyjna: 100 M Ohm przy 500 VDC

Siła dielektryczna: 500 VDC przez 1 min.

Skrzynka biegów

Materiał obudowy:Metal
łożyska przy wyjściu: łożyska kulkowe
Maks.Obciążenie promieniowe ((12 mm od kołnierza): ≤ 80N
Maks.Obciążenie osiowe wału: ≤ 30N
Wykrycie promieniowe wału (w pobliżu paska): ≤ 0,06 mm
Odtwarzanie osi wału: ≤ 0,3 mm
Odpowiedź w miejscu bez ładunku:10,5°

Krzywy momentu obrotowego

Podmodele

Długość silnika	Długość skrzynki biegów	Raio	Efektywność
34 mm 40 mm 48 mm 60 mm	27.2 mm	3.71	90%
		5.18
	35 mm	13.76	80%
		19.2
		26.8
	420,7 mm	51	70%
		71
		99.5
		139

Pobierz

Jeśli nasz standardowy silnik nie spełni Twoich potrzeb,

Możemy dostosować silnik do Twoich potrzeb.

Zawartość spersonalizowana obejmuje, między innymi, specjalne wały, parametry uzwojenia, wymiary instalacji, przewody ołowiowe o specjalnych wymaganiach, złącza itp.

Opcje:
Koder, hamulca, skrzynia biegów, wał.

149 mm Nema 34 z napędem krokowym z dużym współczynnikiem redukcji 10 1 Planetary Gearbox 1

Proszę kliknąć "Zdobądź cytat." przycisk poniżej, aby powiedzieć nam o swoich wymaganiach.
