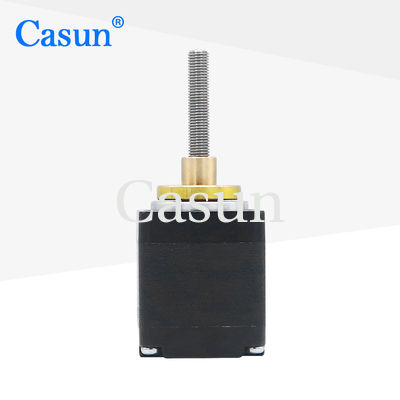

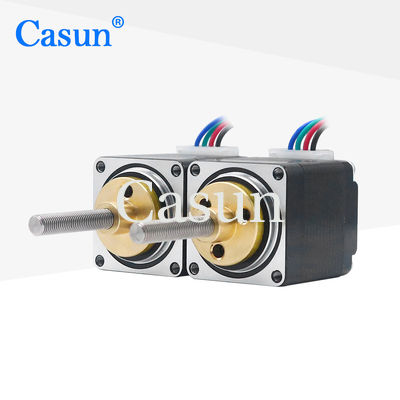

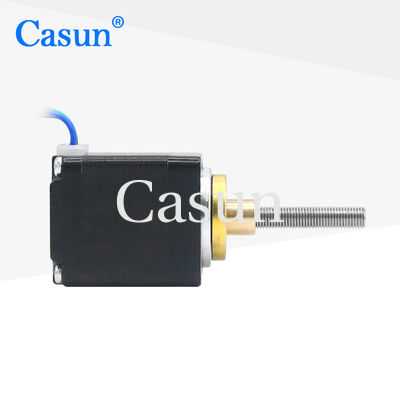

Mini silnik liniowy 1,8 stopnia NEMA 11 Kaptywny silnik napędowy liniowy hybrydowy

Mini silnik liniowy 1,8 stopnia NEMA 11 Kaptywny silnik napędowy liniowy hybrydowy

Nazwa marki:	Casun
Numer modelu:	28SHD4202-36NM
MOQ:	1 szt
Cena:	$10.94 - $14.94
Warunki płatności:	D/A, T/T, L/C, D/P
Możliwość zaopatrzenia:	40000+szt.+miesiąc

Informacje szczegółowe

Opis produktu

Informacje szczegółowe

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE,ROHS,ISO

Kolor:

Czarny

Aktualny:

0,67A

Trzymanie momentu obrotowego:

60mN.m

Waga:

0,12 kg

Ciało:

32mm

Dostosowane:

Silnik można zaprojektować i wyprodukować na zamówienie.

Szczegóły pakowania:

Karton: 38x29x14m

Podkreślić:

1.8 stopnia Aktuator liniowy

Hybrydowy silnik stopniowy aktuator liniowy

nema 11 silnik napędowy liniowy

Opis produktu

Silnik stopniowy z linijnym odpychaczem nie posiada skomplikowanego systemu sterowania, dlatego ma wysoką niezawodność.

Zazwyczaj składa się z rotacyjnego silnika krokówkowego i pewnego rodzaju systemu transmisji liniowej

Charakterystyka:

Nasz zespół inżynierów skontaktuje się z nami w ciągu 48 godzin, aby dostarczyć optymalne rozwiązanie.
Konstrukcja hybrydowego krokówki
Dostępne w wersji jedno- lub podwójnie wału
Działa od 12 lat w Chinach, obsługując ponad 800 klientów
Dostosowanie na żądanie

Wymiary

Specyfikacje silnika

Ślubny anioł.	10,8 °
Rozmiar ramy	28 mm
Liczba faz	Faza 2
Prąd nominalny	0.67Amp
Moment utrzymania	60 mNm
Odporność	50,6 ohm
Indukcyjność	30,4 mH
Inercja wirnika	9g-cm2
Masa silnika	0.12 kg
Śruby ołowiowe	Tr4.76X0.635
Połączenie	Bipolarne

Specyfikacje operacyjne

kąt kroku: 1,8°

Maksymalna temperatura: maksymalnie 80°C

Temperatura otoczenia: -20 °C do 50 °C

Temperatura przechowywania: -20 °C do 100 °C

Zakres wilgotności powietrza (%): 85% lub mniej, nie kondensujące

Izolacja drutu magnetycznego: klasa B 130°C

Oporność izolacyjna: 100 M Ohm przy 500 VDC

Siła dielektryczna: 500 VDC przez 1 min.

Radiał wiązki:0.02 Maks. (450 g obciążenia)

Aksyjne odtwarzanie wału:0.08 Maks. (450 g obciążenia)

Maksymalna siła promieniowa:28N (20 mm od kołnierza)

Maksymalna siła osiowa):10N

Krzywy momentu obrotowego

Podmodele

Model	Moment utrzymania	Kąt kroku	Długość silnika	Rodzaj wału	Prąd nominalny
42SHD4950	0.13N.m.	10,8°	20 mm	D wał 20 mm	1.0A
42SHD4003	0.26N.m.	10,8°	34 mm	D wał 20 mm	0.4A
42SHD0261	00,45 N.m.	10,8°	40 mm	D wał 20 mm	1.68A
42SHD4425	0.59N.m.	10,8°	48 mm	D Wał 24 mm	2.0A
42SHD4813	00,8 N.m.	10,8°	60 mm	D Wał 24 mm	2.1A

Długość ciała	Średnica śruby	Głupota	Długość śruby
20 mm 34 mm 40 mm 48 mm 60 mm	5	2	20-1000 mm
		8
	6.35	1.27
		3.175
		6.35
	6.5	3
		6.35
	8	1
		2
		4
		8
		12

Pobierz

Jeśli nasz standardowy silnik nie spełni Twoich potrzeb,

Możemy dostosować silnik do Twoich potrzeb.

Zawartość spersonalizowana obejmuje, między innymi, specjalne wały, parametry uzwojenia, wymiary instalacji, przewody ołowiowe o specjalnych wymaganiach, złącza itp.

Opcje:
Koder, hamulca, skrzynia biegów, wał.

Mini silnik liniowy 1,8 stopnia NEMA 11 Kaptywny silnik napędowy liniowy hybrydowy 1

Proszę kliknąć "Zdobądź cytat." przycisk poniżej, aby powiedzieć nam o swoich wymaganiach.
