Silnik stopniowy NEMA 11 o wysokim momentzie obrotowym 282845mm 0,67A z kodem 10 1 stosunek redukcji

Silnik stopniowy NEMA 11 o wysokim momentzie obrotowym 282845mm 0,67A z kodem 10 1 stosunek redukcji

Nazwa marki:	Casun
Numer modelu:	28SHD4401-19GQ
MOQ:	1 szt
Cena:	$27.23-$30.23
Warunki płatności:	D/A, T/T, L/C, D/P
Możliwość zaopatrzenia:	40000+szt.+miesiąc

Informacje szczegółowe

Opis produktu

Informacje szczegółowe

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE,ROHS,ISO

Słowa kluczowe:

motoreduktor krokowy

Woltaż:

4,56 V prądu stałego

Kąt kroku (stopnie):

1,8 stopnia

Dostosowane:

Silnik można zaprojektować i wyprodukować na zamówienie.

Współczynnik przekładni:

19:1

Trzymanie momentu obrotowego:

95mNm

Szczegóły pakowania:

Karton: 36x29x14cm

Możliwość Supply:

40000+szt.+miesiąc

Podkreślić:

Silnik stopniowy NEMA 11 o wysokim momentzie obrotowym

silnik stopniowy NEMA 11 o pojemności 282845 mm

Opis produktu

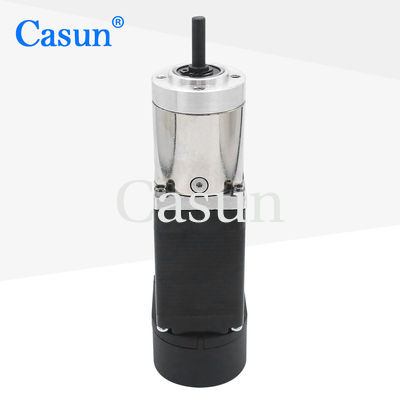

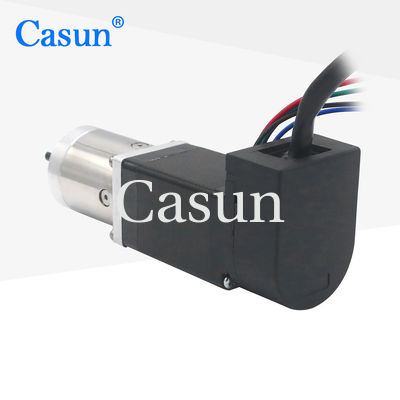

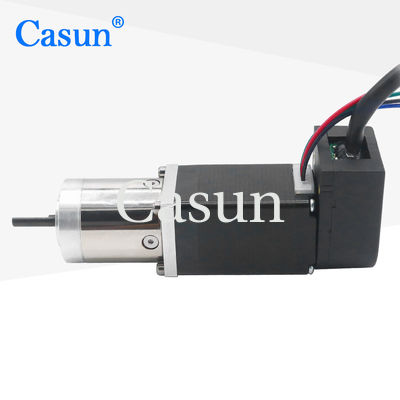

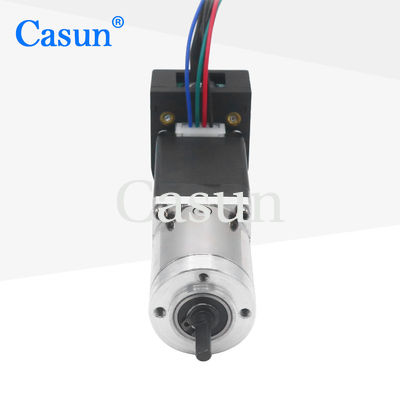

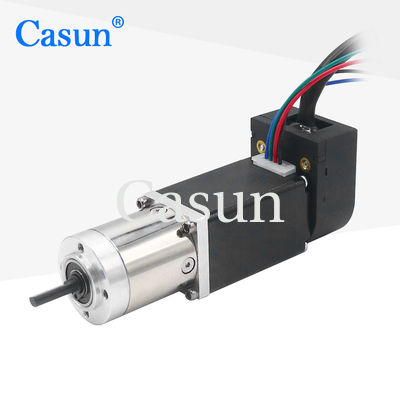

Silnik krokowy NEMA 11 o wysokim momencie obrotowym 28x28x45mm 0.67A z enkoderem i przekładnią redukcyjną 10:1

Łączy precyzyjną kontrolę silnika krokowego i możliwość sprzężenia zwrotnego enkodera, zwiększając jednocześnie moment obrotowy dzięki reduktorowi. Enkoder zapewnia sprzężenie zwrotne pozycji w czasie rzeczywistym, co może dodatkowo poprawić dokładność pozycjonowania silnika.

Cechy

Dostępne wersje bipolarne lub unipolarne
Konstrukcja hybrydowego silnika krokowego
Dostępne w wersjach z jednym lub podwójnym wałem
Każdy model silnika krokowego można dostosować do różnych zastosowań
Poszukujemy dystrybutorów!

Wymiary

Specyfikacje silnika

Parametr	Wartość
Kąt kroku	1.8°
Rozmiar ramy	28mm
Liczba faz	2 Fazy
Prąd znamionowy	0.67Ampera
Moment trzymający	95mN.m
Rezystancja	6.8ohm
Indukcyjność	4.9mH
Moment bezwładności wirnika	9g-cm²
Waga silnika	0.16kg
Przekładnia redukcyjna	19.2:1
Połączenie	Bipolarne

Specyfikacje operacyjne

Silnik

Kąt kroku: 1.8°
Maksymalna temperatura: 80°C
Temperatura otoczenia: od -20°C do 50°C
Temperatura przechowywania: od -20°C do 100°C
Zakres wilgotności: 85% lub mniej, bez kondensacji
Izolacja uzwojenia: Klasa B 130°C
Rezystancja izolacji: 100M Ohm przy 500 VDC
Wytrzymałość dielektryczna: 500 VDC przez 1 min

Przekładnia

Materiał obudowy: Metal
Łożysko na wyjściu: Łożyska kulkowe
Maks. obciążenie promieniowe (12mm od kołnierza): ≤80N
Maks. obciążenie osiowe wału: ≤30N
Bicie promieniowe wału (w pobliżu kołnierza): ≤0.06mm
Bicie osiowe wału: ≤0.3mm
Luz na biegu jałowym: 1.5°

Podmodele

Długość silnika	Długość przekładni	Stosunek	Sprawność
34 mm	27.2 mm	3.71	90%
40 mm		5.18	90%
48 mm		13.76	80%
60 mm		19.2	80%
26.8 mm	42.7 mm	51	70%
42.7 mm	42.7 mm	71	70%
42.7 mm	42.7 mm	99.5	70%
42.7 mm	42.7 mm	139	70%

Opcje dostosowywania

Jeśli nasz standardowy silnik nie spełnia Twoich potrzeb, możemy dostosować silnik zgodnie z Twoimi wymaganiami. Dostosowanie obejmuje między innymi specjalne wały, parametry uzwojenia, wymiary montażowe, przewody zasilające o specjalnych wymaganiach, złącza itp.

Enkoder

Hamulec

Przekładnia

Wał
