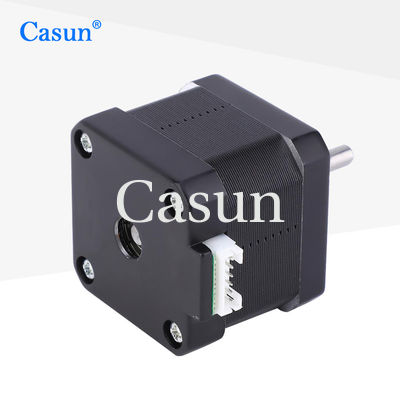

40 mm 2 fazy 12V NEMA 17 silnik krokówkowy o temperaturze otoczenia od -20 do 50 stopni Celsjusza

40 mm 2 fazy 12V NEMA 17 silnik krokówkowy o temperaturze otoczenia od -20 do 50 stopni Celsjusza

Nazwa marki:	Casun
Numer modelu:	42SHD0231-24
MOQ:	1 szt
Cena:	$4-$8
Warunki płatności:	D/A, T/T, L/C, D/P
Możliwość zaopatrzenia:	40000+szt.+miesiąc

Informacje szczegółowe

Opis produktu

Informacje szczegółowe

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE,ROSH,ISO

Krok anioła:

1,8°

Trzymanie momentu obrotowego:

300 mNm

Aktualny:

0,6A

Długość silnika:

40mm

Wał:

Długość 24mm

Woltaż:

6 V

Dostosowane:

Silnik można zaprojektować i wyprodukować na zamówienie.

Bezwładność wirnika:

57 g-cm^2

Napięcie znamionowe:

6 V

Waga:

0,24 kg

Moment hamujący:

15mNm

Długość wału:

24 mm

Liczba leadów:

Faza:

Prąd znamionowy:

0,6 A

Indukcyjność fazowa:

20 mH

Średnica wału:

5 mm

Kąt kroku:

1,8 stopnia

Szczegóły pakowania:

Karton: 36x29x14cm

Możliwość Supply:

40000+szt.+miesiąc

Podkreślić:

40 mm NEMA 17 silnik stopniowy

silnik stopniowy 12V lub 17V

2 faza NEMA 17 silnik stopniowy

Opis produktu

40 mm 2 fazy 12V NEMA 17 silnik krokówkowy

Hybrydowy silnik krokany 42 mm oferuje silny moment obrotowy w różnych rozmiarach. Stosowanie z sterownikiem mikrostepingowym w celu zmniejszenia drgań i osiągnięcia wyższej rozdzielczości stopnia. Wybierz wersję podstawową lub poproś o własną konfigurację.

Kluczowe cechy

Dostępne wersje dwubiegunowe lub jednobiegunowe
Konstrukcja hybrydowego krokówki
Dostępne w wersji jedno- lub podwójnie wału
Zgoda CE i RoHS
Dostosowanie na żądanie

Wymiar

Wymiary

Specyfikacje silnika

Kąt kroku	10,8°
Wielkość ramki	40 mm
Liczba faz	Faza 2
Prąd nominalny	0.6 A
Moment utrzymania	300 mNm
Odporność	10 ohmów
Indukcyjność	20 mH
Inercja wirnika	57 g-cm2
Waga silnika	00,24 kg
Liczba prowadnic	4
Połączenie	Jednobiegunowa

Specyfikacje operacyjne

Kąt kroku

1.2°

Maksymalna temperatura

Maksymalnie 80°C

Temperatura otoczenia

-20 do 50°C

Temperatura przechowywania

-20°C do 100°C

Zakres wilgotności

Nie więcej niż 85%, nie kondensujące

Izolacja drutów magnetycznych

Klasa B 130°C

Odporność na izolację

100M Ohm przy 500 VDC

Siła dielektryczna

500 VDC przez 1 minutę

Podmodele

Model	Moment utrzymania	Kąt kroku	Długość silnika	Rodzaj wału	Prąd nominalny
42SHD4950	0.13N.m.	10,8°	20 mm	D wał 20 mm	1.0A
42SHD4003	0.26N.m.	10,8°	34 mm	D wał 20 mm	0.4A
42SHD0261	00,45 N.m.	10,8°	40 mm	D wał 20 mm	1.68A
42SHD4425	0.59N.m.	10,8°	48 mm	D Wał 24 mm	2.0A
42SHD4813	00,8 N.m.	10,8°	60 mm	D Wał 24 mm	2.1A

Opcje dostosowywania

Jeśli nasz standardowy silnik nie spełnia Twoich potrzeb, możemy dostosować silnik do Twoich wymagań. Zawartość dostosowana obejmuje, ale nie ogranicza się do, specjalnych wałów, parametrów uzwojenia, wymiarów instalacji, przewody ołowiane o specjalnych wymaganiach, złącza itp.

Dostępne opcje

Koder

Zatrzymaj

Skrzynia biegów

Włócznik
