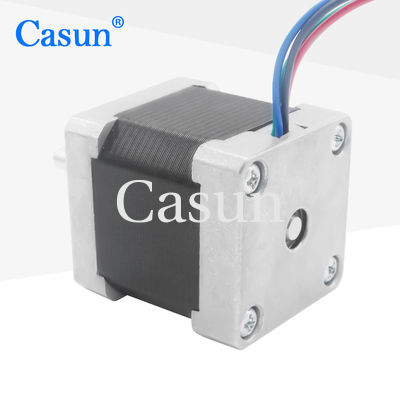

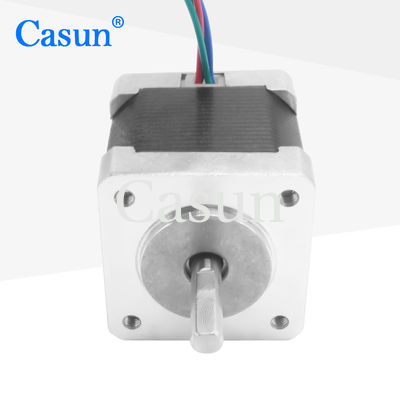

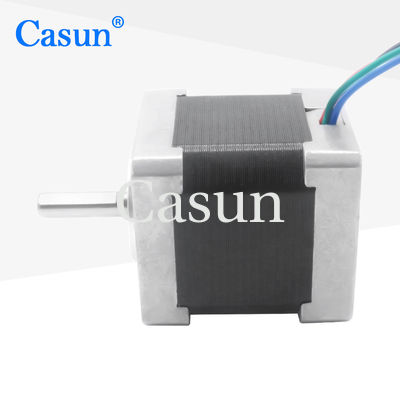

220mN.m Hybrydowy silnik stopniowy 1,0A 5V 1,8 stopnia czterodrukowy

220mN.m Hybrydowy silnik stopniowy 1,0A 5V 1,8 stopnia czterodrukowy

Nazwa marki:	Casun
Numer modelu:	35SHD4807-20Z
MOQ:	1 szt
Cena:	$23.94-$28.34
Warunki płatności:	D/A, T/T, L/C, D/P
Możliwość zaopatrzenia:	40000+szt.+miesiąc

Informacje szczegółowe

Opis produktu

Informacje szczegółowe

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE,ROHS,ISO

Kąt kroku:

1,8°

Napięcie znamionowe:

5 V

Moment hamujący:

18mNm

Prąd znamionowy:

1,0 A

Trzymanie momentu obrotowego:

220mNm

Masa:

0,21 kg

Szczegóły pakowania:

Karton: 38x29x14m

Możliwość Supply:

40000+szt.+miesiąc

Podkreślić:

1.0A Hybrydowy silnik krokany

1.8 stopnia hybrydowy silnik krokówkowy

220mN.m hybrydowy silnik krokany

Opis produktu

Silnik hybrydowy krokowy 220mN.m 1.0A 5V 1.8 stopnia, czteroprzewodowy

Silnik hybrydowy krokowy Nema14 35x35MM

Seria silników hybrydowych krokowych 35mm oferuje duży moment trzymający w różnych rozmiarach. Używaj ze sterownikiem mikrokrokowym, aby zmniejszyć wibracje i uzyskać wyższą rozdzielczość kroku. Wybierz wersję podstawową lub zamów własną, spersonalizowaną konfigurację.

Kluczowe cechy

Dostępne wersje bipolarne lub unipolarne
Konstrukcja hybrydowa krokowego
Dostępne w wersjach z jednym lub podwójnym wałem
Certyfikaty CE i RoHS
Personalizacja na życzenie

Wymiary

Specyfikacje silnika

Kąt kroku	1.8°
Rozmiar ramy	35mm
Liczba faz	2 fazy
Prąd znamionowy	1Amper
Moment trzymający	220mN.m
Rezystancja na fazę	5Ω
Indukcyjność	6.5mH
Moment bezwładności wirnika	18g-cm²
Waga silnika	0.21kg
Moment zatrzymania	18mN.m
Klasa izolacji	Klasa B

Specyfikacje robocze

Kąt kroku	1.8°
Maksymalna temperatura	80°C maksymalnie
Temperatura otoczenia	-20°C do 50°C
Temperatura przechowywania	-20°C do 100°C
Zakres wilgotności	85% lub mniej, bez kondensacji
Izolacja drutu magnetycznego	Klasa B 130°C
Rezystancja izolacji	100M Ohm przy 500 VDC
Wytrzymałość dielektryczna	500 VDC przez 1 min
Luzy promieniowe wału	0.02Max. (obciążenie 450g)
Luzy osiowe wału	0.08Max. (obciążenie 450g)
Maks. siła promieniowa	28N (20mm od kołnierza)
Maks. siła osiowa	10N

Dostępne podmodele

Długość korpusu	Maksymalny moment obrotowy
20 mm	80mN.m
23 mm	120mN.m
26 mm	160mN.m
27 mm	220mN.m
30 mm	220mN.m
34 mm	250mN.m
40 mm	280mN.m
50 mm	330mN.m

Usługi personalizacji

Jeśli nasz standardowy silnik nie spełnia Twoich potrzeb, możemy dostosować silnik do Twoich wymagań. Zawartość personalizacji obejmuje między innymi specjalne wały, parametry uzwojenia, wymiary montażowe, przewody z specjalnymi wymaganiami, złącza itp.

Dostępne opcje

Enkoder

Hamulec

Przekładnia Stepper motor gearbox option

Wał

Kliknij poniższy przycisk "Uzyskaj wycenę", aby podać nam swoje wymagania.
