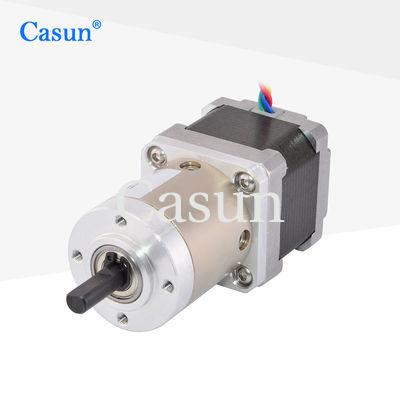

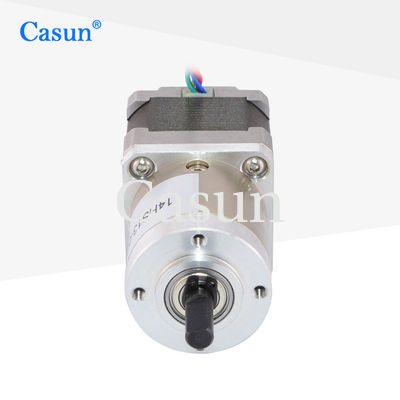

NEMA 14 Podwójny wał stopniowy z przekładnią 19/1 353528mm

NEMA 14 Podwójny wał stopniowy z przekładnią 19/1 353528mm

Nazwa marki:	Casun

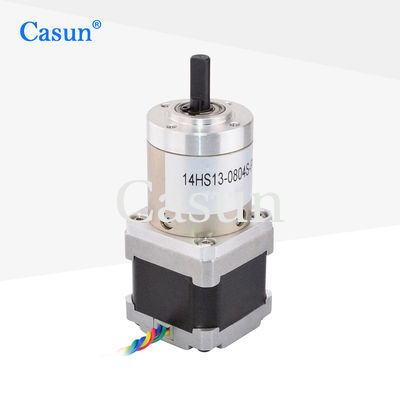

Numer modelu:	14HS13-0804S-PG19
MOQ:	1 szt
Cena:	$18.9-$24
Warunki płatności:	D/A, T/T, L/C, D/P
Możliwość zaopatrzenia:	40000+szt.+miesiąc

Informacje szczegółowe

Opis produktu

Informacje szczegółowe

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE,ROHS,ISO

Współczynnik przekładni:

1:19,2

Trzymanie momentu obrotowego:

180mNm

Drut ołowiany:

4 przewody

Prąd znamionowy:

1,0 A

Kąt kroku:

1,8°

Waga:

0,36 kg

Dostosowane:

Silnik można zaprojektować i wyprodukować na zamówienie.

Szczegóły pakowania:

Karton: 38x29x18cm

Podkreślić:

Dwukrotny wał NEMA 14 silnik stopniowy

Zastosowalny silnik NEMA 14

1.0A NEMA 14 Silnik stopniowy

Opis produktu

Silnik stopniowy spowolnienia może poruszać się pod stałym kątem stopnia w celu osiągnięcia precyzyjnego sterowania pozycjonowaniem.

silnik stopniowy spowolnienia może zapewniać płynne właściwości przyspieszenia i opóźnienia podczas startu i zatrzymania,unikanie natychmiastowych sił uderzeniowych i ochrona struktury mechanicznej i obciążenia.

Charakterystyka:

Dostępne wersje dwubiegunowe lub jednobiegunowe
Akceptacja kontraktu produkcji
Dostępne w wersji jedno- lub podwójnie wału
W ciągu 48 godzin, jeden z naszych inżynierów skontaktuje się z tobą z najlepszą opcją.
Mamy sprawdzony rekord sukcesu, obsługując ponad 800 klientów w Chinach przez ostatnie 12 lat

Wymiary

Specyfikacje silnika

Ślubny anioł.	10,8 °
Rozmiar ramy	35 mm
Liczba faz	Faza 2
Prąd nominalny	1.0 A
Moment utrzymania	180 mNm
Odporność	6.8 hm
Indukcyjność	10 mH
Inercja wirnika	180 g-cm2
Masa silnika	00,4 kg
Wskaźnik redukcji przekładni	19.2:1
Połączenie	Bipolarne

Specyfikacje operacyjne

Silnik

kąt kroku: 1,8°

Maksymalna temperatura: maksymalnie 80°C

Temperatura otoczenia: -20 °C do 50 °C

Temperatura przechowywania: -20 °C do 100 °C

Zakres wilgotności powietrza (%): 85% lub mniej, nie kondensujące

Izolacja drutu magnetycznego: klasa B 130°C

Oporność izolacyjna: 100 M Ohm przy 500 VDC

Siła dielektryczna: 500 VDC przez 1 min.

Skrzynka biegów

Materiał obudowy:Metal

łożyska przy wyjściu: łożyska kulkowe

Maks.Obciążenie promieniowe ((12 mm od kołnierza): ≤ 80N

Maks.Obciążenie osiowe wału: ≤ 30N

Wydzielony odcinek (w pobliżu bramy): ≤ 0,06 m

Odtwarzanie osi wału: ≤ 0,3 mm

Odpowiedź przeciwna przy braku obciążenia: ≤1,5°

Krzywy momentu obrotowego

Podmodele

Długość silnika	Długość skrzynki biegów	Raio	Efektywność
26 mm 34 mm 40 mm	29.1 mm	3.71	90%
		5.18
	360,8 mm	13.76	80%
		19.2
		26.8
	440,6 mm	51	70%
		71
		99.5
		139

Pobierz

Jeśli nasz standardowy silnik nie spełni Twoich potrzeb,

Możemy dostosować silnik do Twoich potrzeb.

Zawartość spersonalizowana obejmuje, między innymi, specjalne wały, parametry uzwojenia, wymiary instalacji, przewody ołowiowe o specjalnych wymaganiach, złącza itp.

Opcje:
Koder, hamulca, skrzynia biegów, wał.

NEMA 14 Podwójny wał stopniowy z przekładnią 19/1 35*35*28mm 1

Proszę kliknąć "Zdobądź cytat." przycisk poniżej, aby powiedzieć nam o swoich wymaganiach.
