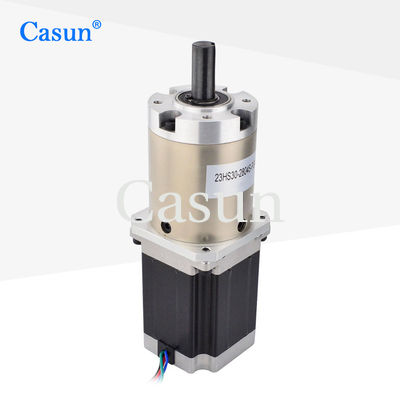

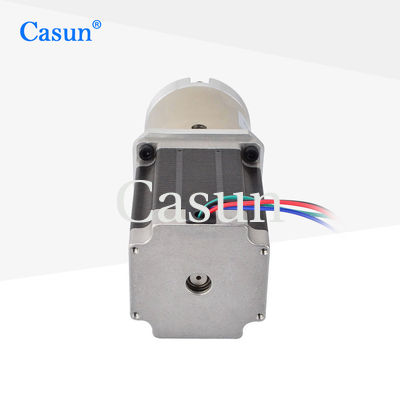

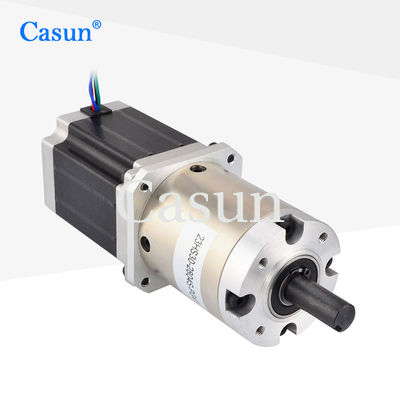

NEMA 23 Planetary Gearbox Stepper Motor Z 72mm 1/47 Gearbox Do Automatyzacji Urządzenia domowe Urządzenia medyczne

NEMA 23 Planetary Gearbox Stepper Motor Z 72mm 1/47 Gearbox Do Automatyzacji Urządzenia domowe Urządzenia medyczne

Nazwa marki:	Casun
Numer modelu:	23HS30-2804S-PG47
MOQ:	1 szt
Cena:	$24.89-$33.13
Warunki płatności:	D/A, T/T, L/C, D/P
Możliwość zaopatrzenia:	40000+szt.+miesiąc

Informacje szczegółowe

Opis produktu

Informacje szczegółowe

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE,ROSH,ISO

Dostosowane:

Silnik można zaprojektować i wyprodukować na zamówienie.

Ciało:

76 mm

Współczynnik redukcji:

1:47

Szczegóły pakowania:

Karton: 38x29x18cm

Możliwość Supply:

40000+szt.+miesiąc

Podkreślić:

Zindywidualizowany planetarny zestaw biegów

72 mm Planetary Gearbox Stepper Motor

Automatyka Planetary Gearbox Stepper Motor

Opis produktu

Silnik krokowy z przekładnią planetarną NEMA 23 z przekładnią 72 mm 1/47

Gdy silnik krokowy z redukcją pracuje przy niskich prędkościach, wyjście jest płynniejsze dzięki działaniu reduktora, co pozwala uniknąć możliwych wibracji lub utraty kroków silnika krokowego przy niskich prędkościach. Szeroko stosowany w automatyce przemysłowej, robotyce, sprzęcie medycznym, sprzęcie AGD i innych dziedzinach.

Kluczowe cechy

Dostępne wersje unipolarnie lub bipolarnie
Dostarczamy wiele międzynarodowych certyfikatów dla urządzeń elektrycznych i zaawansowanych technologicznie
Dostępne w wersjach z jednym lub podwójnym wałem
Nasze produkty objęte są dziesięcioletnią gwarancją, zapewniając spokój ducha
Specjalizujemy się w niestandardowych rozwiązaniach

Wymiary

Specyfikacje silnika

Kąt kroku	1,8°
Rozmiar ramy	57 mm
Liczba faz	2 fazy
Prąd znamionowy	2,8 A
Moment trzymający	1,89 Nm
Rezystancja	1,13 Ohm
Indukcyjność	5,6 mH
Moment bezwładności wirnika	460 g-cm²
Waga silnika	1,4 kg
Przekładnia zębata	46,66:1
Połączenie	Bipolarne

Specyfikacje operacyjne

Silnik

Kąt kroku	1,8°
Maksymalna temperatura	Maksymalnie 80°C
Temperatura otoczenia	-20°C do 50°C
Temperatura przechowywania	-20°C do 100°C
Zakres wilgotności	85% lub mniej, bez kondensacji
Izolacja uzwojenia	Klasa B 130°C
Rezystancja izolacji	100M Ohm przy 500 VDC
Wytrzymałość dielektryczna	500 VDC przez 1 min

Przekładnia

Materiał obudowy	Metal
Łożysko na wyjściu	Łożyska kulkowe
Maks. obciążenie promieniowe (12 mm od kołnierza)	≤250N
Maks. obciążenie osiowe wału	≤100N
Luzy promieniowe wału (blisko kołnierza)	≤0,08m
Luzy osiowe wału	≤0,4mm
Luzy na biegu jałowym	≤2,5°

Podmodele

Długość silnika	Długość przekładni	Przełożenie	Sprawność
41 mm	48 mm	3,6	90%
54 mm		4,25	60 mm
76 mm		12,96		80%
83 mm		15,3
100 mm		18,1
Różne	72 mm	46,66	70%
Różne	Różne	55,08	Różne
Różne	Różne	65,025	Różne
Różne	Różne	76,77	Różne

Dostępne rozwiązania niestandardowe

Jeśli nasz standardowy silnik nie spełnia Twoich potrzeb, możemy dostosować silnik do Twoich wymagań. Dostosowanie obejmuje między innymi specjalne wały, parametry uzwojenia, wymiary montażowe, przewody zasilające o specjalnych wymaganiach, złącza itp.

Dostępne opcje

Enkoder

Hamulec

Przekładnia

Wał
