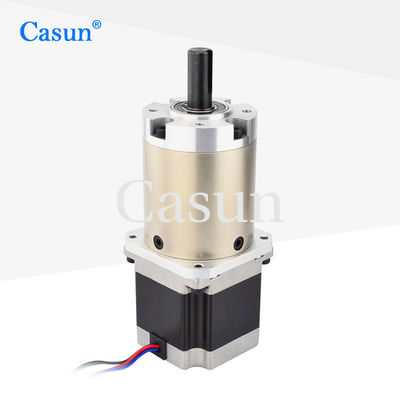

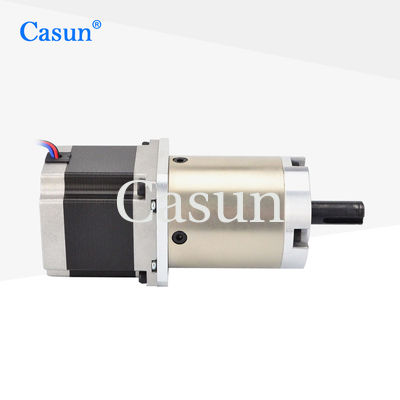

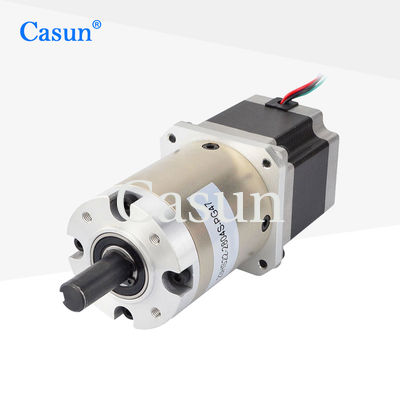

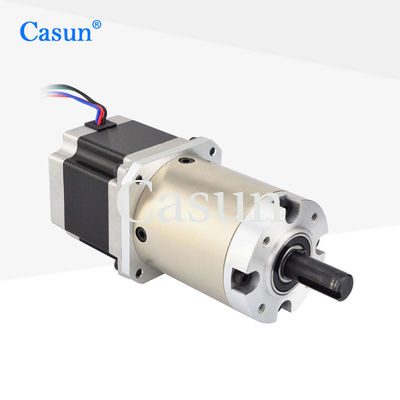

NEMA 23 Planetary Gearbox Stepper Motor Gear Reduction Ratio 47/1 Do maszyn medycznych CNC Robotic Arm

NEMA 23 Planetary Gearbox Stepper Motor Gear Reduction Ratio 47/1 Do maszyn medycznych CNC Robotic Arm

Nazwa marki:	Casun
Numer modelu:	57SHD4425-46G
MOQ:	1 szt
Cena:	$22.49-$27
Warunki płatności:	D/A, T/T, L/C, D/P
Możliwość zaopatrzenia:	40000+szt.+miesiąc

Informacje szczegółowe

Opis produktu

Informacje szczegółowe

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE,ROSH,ISO

Dostosowane:

Silnik można zaprojektować i wyprodukować na zamówienie.

Współczynnik redukcji:

1:47

Ciało:

54 mm

Prąd elektryczny:

2.8A

Szczegóły pakowania:

Karton: 38x29x18cm

Możliwość Supply:

40000+szt.+miesiąc

Podkreślić:

Maszyna CNC

zestaw biegów planetarnych

silnik krokany

Opis produktu

Silnik krokowy z przekładnią planetarną NEMA 23, przełożenie 47/1, do maszyn CNC, urządzeń medycznych, ramion robotycznych

Silnik z przekładnią NEMA 23 zmniejsza prędkość i zwiększa moment obrotowy dzięki mechanizmowi redukcji, który może generować większy moment obrotowy przy niskich prędkościach i jest odpowiedni do sytuacji wymagających wysokiego momentu obrotowego. Szeroko stosowany w takich dziedzinach jak obrabiarki, zautomatyzowane linie produkcyjne, drukarki 3D i inne.

Kluczowe cechy

Dostępny w wersjach unipolarnych lub bipolarnych
Wiele międzynarodowych certyfikatów dla urządzeń elektrycznych i zaawansowanych technologicznie
Dostępne usługi niestandardowe i produkcja kontraktowa
Zapraszamy do współpracy z dystrybutorami
Dostępne dostosowania na życzenie

Wymiary

Specyfikacje silnika

Specyfikacja	Wartość
Kąt kroku	1,8°
Rozmiar ramy	57 mm
Liczba faz	2 fazy
Prąd znamionowy	2,8 A
Moment trzymający	1250 mN.m
Rezystancja	0,9 Ω
Indukcyjność	2,5 mH
Moment bezwładności wirnika	260 g-cm²
Waga silnika	1,1 kg
Przełożenie przekładni	46,66:1
Połączenie	Bipolarne

Specyfikacje robocze

Silnik

Kąt kroku	1,8°
Maksymalna temperatura	Maksymalnie 80°C
Temperatura otoczenia	-20°C do 50°C
Temperatura przechowywania	-20°C do 100°C
Zakres wilgotności	85% lub mniej, bez kondensacji
Izolacja uzwojenia	Klasa B 130°C
Rezystancja izolacji	100 MΩ przy 500 VDC
Wytrzymałość dielektryczna	500 VDC przez 1 min

Przekładnia

Materiał obudowy	Metal
Łożysko na wyjściu	Łożyska kulkowe
Maks. obciążenie promieniowe (12 mm od kołnierza)	≤250N
Maks. obciążenie osiowe wału	≤100N
Luzy promieniowe wału (blisko kołnierza)	≤0,08 mm
Luzy osiowe wału	≤0,4 mm
Luzy na biegu jałowym	≤2,5°

Dostępne podmodele

Długość silnika	Długość przekładni	Przełożenie	Sprawność
41 mm	48 mm	3,6	90%
54 mm		4,25	90%
76 mm		60 mm	12,96	80%
83 mm		15,3	80%
100 mm		18,1	80%
Różne	72 mm	46,66	70%
Różne	72 mm	55,08	70%
Różne	72 mm	65,025	70%
Różne	72 mm	76,77	70%

Opcje dostosowania

Jeśli nasz standardowy silnik nie spełnia Twoich potrzeb, możemy dostosować silnik zgodnie z Twoimi wymaganiami. Dostosowanie obejmuje między innymi specjalne wały, parametry uzwojenia, wymiary montażowe, przewody zasilające ze specjalnymi wymaganiami, złącza i inne.

Enkoder

Hamulec

Przekładnia

Wał

Kliknij poniższy przycisk, aby podać nam swoje wymagania i otrzymać spersonalizowaną wycenę.

Uzyskaj wycenę
