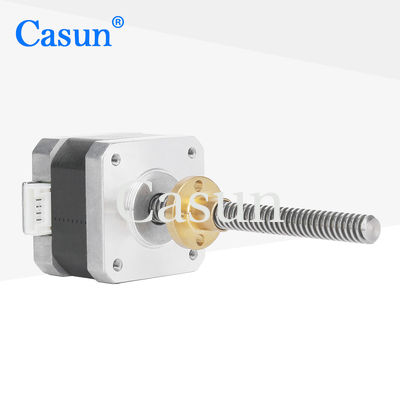

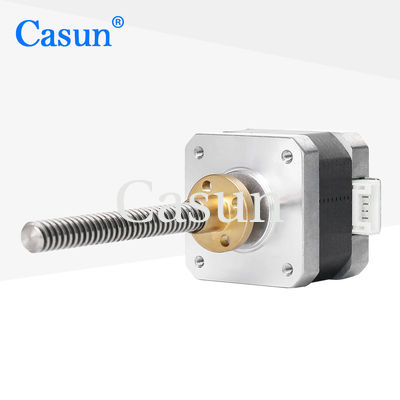

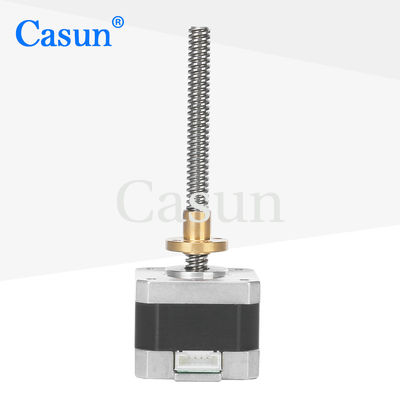

Liniowy Nema 17 42SHD0003-85NK Stepper Motor z 4 ołowianymi śrubokrętami Kaptive 2 Phase dla lasera CNC i drukarki 3D

Liniowy Nema 17 42SHD0003-85NK Stepper Motor z 4 ołowianymi śrubokrętami Kaptive 2 Phase dla lasera CNC i drukarki 3D

Nazwa marki:	Casun
Numer modelu:	42SHD0003-85NK
MOQ:	1 szt
Cena:	$12.8-$15
Warunki płatności:	L/C, D/A, D/P, T/T
Możliwość zaopatrzenia:	40000+szt.+miesiąc

Informacje szczegółowe

Opis produktu

Informacje szczegółowe

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE,ROHS,ISO

Kąt kroku:

Trzymanie momentu obrotowego:

260mNm

Aktualny:

Długość silnika:

42 mm

Wał śrubowy o długości 85 mm

Faza:

Napięcie znamionowe:

Moment hamujący:

12mNm

Dostosowane:

Silnik można zaprojektować i wyprodukować na zamówienie.

Szczegóły pakowania:

Karton: 210 x 190 x 70 mm

Możliwość Supply:

40000+szt.+miesiąc

Podkreślić:

42SHD0003-85NK Szybki silnik z ołowianym śruby

Liniowy motor stopniowy Nema 17

2 fazowy silnik stopniowy z ołowianą śrubą

Opis produktu

Silnik krokowy Nema 17 42SHD0003-85NK z wbudowanym śrubą pociągową

Ten 2-fazowy silnik krokowy jest specjalnie zaprojektowany do zastosowań CNC, laserowych i drukarek 3D, wyposażony we wbudowaną śrubę pociągową do bezpośredniej konwersji ruchu liniowego.

Przegląd produktu

Silnik krokowy Casun NEMA 17 z wbudowaną śrubą pociągową o wymiarach 42x42x34mm dostarcza prąd 0,4A i moment trzymający 0,26N.m z certyfikatem CE. Ta seria hybrydowych silników krokowych zapewnia potężny moment trzymający w kompaktowej obudowie, idealnej do zastosowań z ograniczoną przestrzenią, przy jednoczesnym zachowaniu wysokiej dokładności pozycjonowania.

Kluczowe cechy

Dostępne wersje bipolarne lub unipolarnie
Hybrydowa konstrukcja silnika krokowego dla niezawodnej pracy
Standardowa obudowa NEMA 17 dla łatwej integracji
Dostępne w wersjach z jedną lub dwiema osiami
Wbudowana śruba pociągowa eliminuje zewnętrzne części transmisyjne
Certyfikat bezpieczeństwa CE i zgodność z RoHS
Konfigurowalne długości śruby i skoku
Wsparcie techniczne dostępne w ciągu 48 godzin

Wymiary

Specyfikacje silnika

Kąt kroku	1,8°
Rozmiar ramy	42 mm
Liczba faz	2 fazy
Prąd znamionowy	0,4 A
Moment trzymający	260 mN.m
Rezystancja	30 omów
Indukcyjność	37 mH
Moment bezwładności wirnika	38 g-cm²
Waga silnika	0,2 kg
Liczba przewodów	4
Połączenie	Bipolarne

Specyfikacje operacyjne

Maksymalna temperatura	80°C maksymalnie
Temperatura otoczenia	-20°C do 50°C
Temperatura przechowywania	-20°C do 100°C
Zakres wilgotności	85% lub mniej, bez kondensacji
Izolacja drutu magnetycznego	Klasa B 130°C
Rezystancja izolacji	100M Ohm przy 500 VDC
Wytrzymałość dielektryczna	500 VDC przez 1 min
Luzy promieniowe wału	0,02 Maks. (obciążenie 450g)
Luzy osiowe wału	0,08 Maks. (obciążenie 450g)
Maks. siła promieniowa	28N (20mm od kołnierza)
Maks. siła osiowa	10N

Dostępne konfiguracje

Silnik jest dostępny w różnych długościach korpusu (41mm, 54mm, 76mm, 83mm, 100mm) z wieloma opcjami średnicy śruby, skoku i długości, aby sprostać specyficznym wymaganiom aplikacji.

Jeśli nasz standardowy silnik nie spełnia Twoich potrzeb, możemy dostosować silnik do Twoich wymagań. Dostosowana zawartość obejmuje specjalne wały, parametry uzwojenia, wymiary montażowe, przewody zasilające o specjalnych wymaganiach, złącza i inne.

Opcjonalne akcesoria

Enkoder

Hamulec

Przekładnia

Wał

Kliknij poniższy przycisk "Uzyskaj wycenę", aby podać nam swoje wymagania
