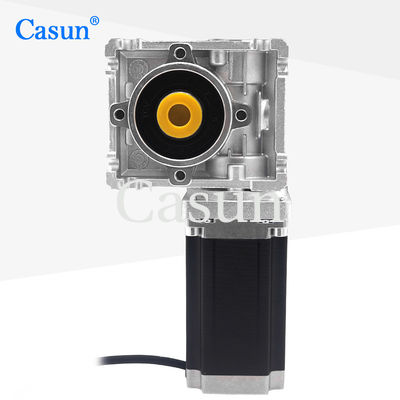

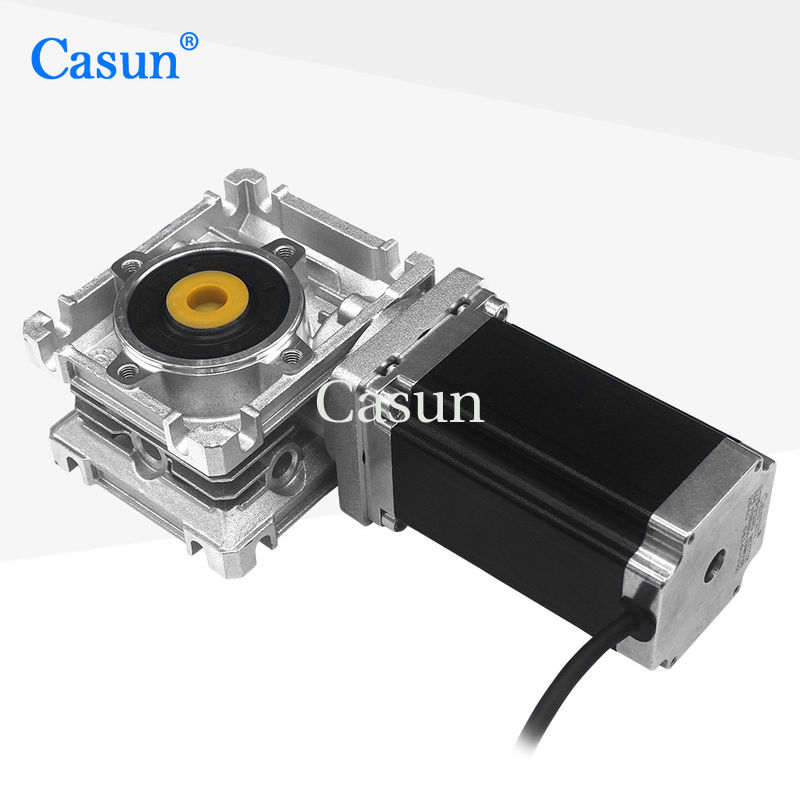

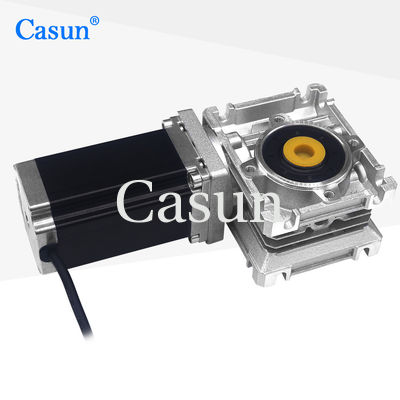

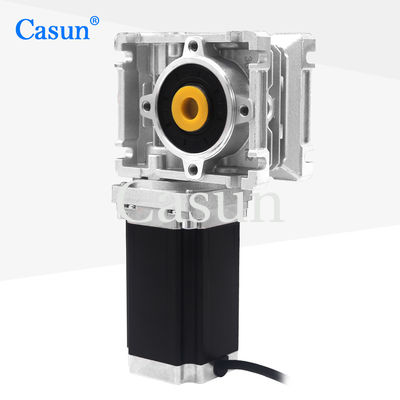

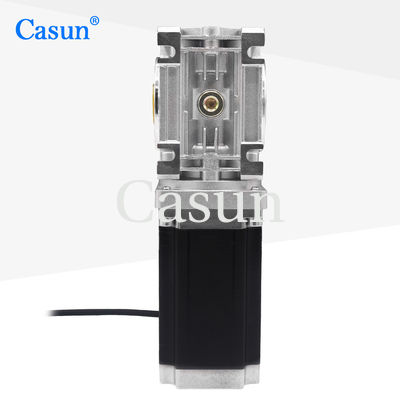

Nema 23 Hybrydowy silnik krokowy z silnikiem worm gear 56x100mm

Nazwa marki:	Casun
Numer modelu:	57SHD4934-20NMRV030
MOQ:	1 szt
Cena:	$34-$28
Warunki płatności:	L/C, D/A, D/P, T/T
Możliwość zaopatrzenia:	40000+szt.+miesiąc

Informacje szczegółowe

Opis produktu

Informacje szczegółowe

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE,ROHS,ISO

Dostosowane:

Silnik można zaprojektować i wyprodukować na zamówienie.

Długość silnika:

55 mm

Nazwa produktu:

silnik krokowy z przekładnią

Prąd / faza:

3,0 A

Szczegóły pakowania:

Karton: 36x29x14cm

Podkreślić:

Nema 23 silnik krokówkowy z przyrządem roboczym

56x100 mm hybrydowy silnik krokówkowy

Silnik krokowy z przekładnią NEMA 23

Opis produktu

Wysokiej jakości Casun NEMA 23 z napędem bieżnikowym silniki stopniowe do maszyn drukarskich z CE ISO ROHS

Zmiany w silniku biegowym NEMA 23 3.0N 1KG

56 mm Hybrid Stepper Motor Series oferuje silny moment obrotowy w różnych rozmiarach.

Stosowanie z sterownikiem mikrostepingowym w celu zmniejszenia drgań i osiągnięcia wyższej rozdzielczości stopnia.

Wybierz wersję podstawową lub poproś o własną konfigurację.

Charakterystyka:

Dostępne wersje dwubiegunowe lub jednobiegunowe
Konstrukcja hybrydowego krokówki
Dostępne w wersji jedno- lub podwójnie wału
Zgoda CE i RoHS
Dostosowanie na żądanie

Wymiary

Specyfikacje silnika

Ślubny anioł.	10,8 °
Rozmiar ramy	57 mm
Liczba faz	Faza 2
Prąd nominalny	30,0 Ampera
Moment utrzymania	30,0 N.m.
Odporność	2.8 om
Indukcyjność	11mH
Inercja wirnika	650 g/cm2
Masa silnika	10,4 kg
Wskaźnik redukcji przekładni	20:1
Połączenie	Bipolarne

Specyfikacje operacyjne

Silnik

kąt kroku: 1,8°

Maksymalna temperatura: maksymalnie 80°C

Temperatura otoczenia: -20 °C do 50 °C

Temperatura przechowywania: -20 °C do 100 °C

Zakres wilgotności powietrza (%): 85% lub mniej, nie kondensujące

Izolacja drutu magnetycznego: klasa B 130°C

Oporność izolacyjna: 100 M Ohm przy 500 VDC

Siła dielektryczna: 500 VDC przez 1 min.

Skrzynka biegów

Materiał obudowy:Metal
łożyska przy wyjściu: łożyska kulkowe
Maks.Obciążenie promieniowe ((12 mm od kołnierza): ≤ 80N
Maks.Obciążenie osiowe wału: ≤ 30N
Wykrycie promieniowe wału (w pobliżu paska): ≤ 0,06 mm
Odtwarzanie osi wału: ≤ 0,3 mm
Odpowiedź w miejscu bez ładunku:10,5°

Krzywy momentu obrotowego

Podmodele

Długość silnika	Długość skrzynki biegów	Raio	Efektywność
34 mm 40 mm 48 mm 60 mm	27.2 mm	3.71	90%
		5.18
	35 mm	13.76	80%
		19.2
		26.8
	420,7 mm	51	70%
		71
		99.5
		139

Pobierz

Jeśli nasz standardowy silnik nie spełni Twoich potrzeb,

Możemy dostosować silnik do Twoich potrzeb.

Zawartość spersonalizowana obejmuje, między innymi, specjalne wały, parametry uzwojenia, wymiary instalacji, przewody ołowiowe o specjalnych wymaganiach, złącza itp.

Opcje:
Koder, hamulce, skrzynia biegów, wał.

Nema 23 Hybrydowy silnik krokowy z silnikiem worm gear 56x100mm 1

Proszę kliknąć "Zdobądź cytat." przycisk poniżej, aby powiedzieć nam o swoich wymaganiach.
